59
Français
6. Fonctionnement du levier de verrouillage par came rapide
Si les angles d’onglet requis ne sont PAS l’un
des neuf crans positifs, la table de scie à onglet
peut être verrouillée à n’importe quel angle
entre ces crans positifs au moyen du bouton de
verrouillage des crans positifs et de la poignée
de verrouillage d’onglet.
Déverrouiller la table de scie à onglet en
soulevant la poignée de verrouillage d’onglet,
saisir la poignée et appuyer sur le bouton de
verrouillage des crans positifs pour déplacer la
table sur l’angle désiré, puis relâcher le bouton.
Enfoncer la poignée de verrouillage d’onglet
pour verrouiller la table en position.

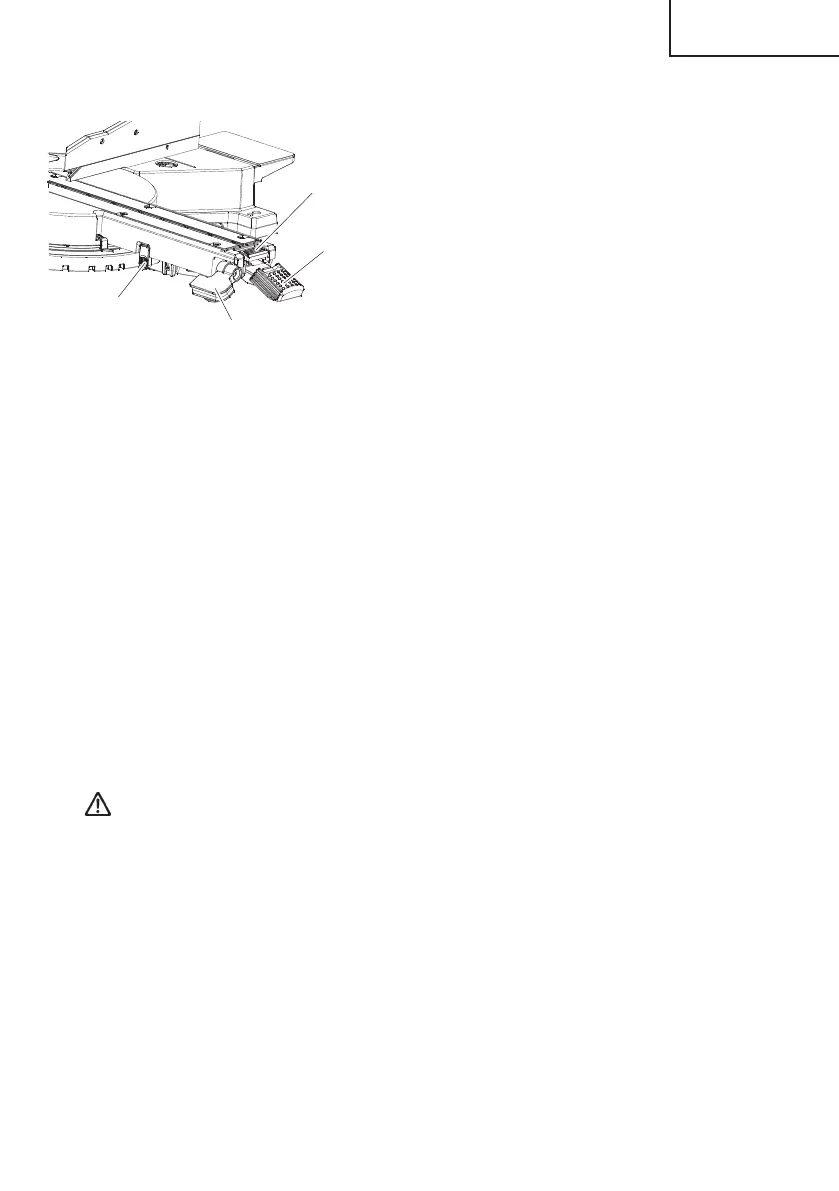

7. Bouton de contournement d’encliquetage de la table (Fig. 14)
Ce bouton permet de régler avec une grande précision la table et de déverrouiller la fonction
d’arrêt d’encliquetage à contact positif. Quand un angle d’onglet requis est proche d’un
arrêt d’encliquetage à contact positif, ce contournement empêche la cale sur le bras de la
scie à onglet de glisser dans la fente du cran sur le socle.
(1) Déverrouiller la table en soulevant la poignée de verrouillage d’onglet.
(2) Enfoncer le bouton de verrouillage des crans positifs et appuyer sur le bouton de
contournement d’encliquetage de la table, puis libérer le bouton de verrouillage des
crans positifs tout en enfonçant le bouton de contournement d’encliquetage de la
table. Le contournement d’encliquetage est maintenant activé.
(3) Tourner la table à l’angle désirée, sécuriser la table à l’angle désiré en appuyant sur la
poignée de verrouillage d’onglet.
(4) Pour désactiver le bouton de contournement d’encliquetage de la table, enfoncer à
nouveau le bouton de verrouillage des crans positifs.
8. Réglage de l’angle en biseau 90° (0°)
AVERTISSEMENT: Pour assurer des coupes précises, l’alignement devrait
être inspecté et les ajustements faits avant utilisation.
(1) Desserrer la poignée de verrouillage d’angle en biseau en la soulevant et en inclinant
le bras de coupe tout en poussant la goupille de réglage (A) contre la butée de l’angle
en biseau 0°. Se reporter aux Fig. 15-a et 15-b. Serrer la poignée de verrouillage
d’angle en biseau.
(2) Placer une équerre combinée sur la table de scie à onglet avec la règle contre la table
et le coin de l’équerre contre la lame de scie comme illustré à la Fig. 15-a.
(3) Si la lame n’est pas à 0° par rapport à la table de scie à onglet, desserrer les trois
boulons de réglage à l’arrière de l’appareil avec une clé hexagonale de 4 mm. Se
reporter à la Fig. 15-c. Déverrouiller la poignée de verrouillage d’angle en biseau
et ajuster le bras de coupe à zéro degré par rapport à la table. Après obtention de
l’alignement, serrer les trois boulons de réglage et enfoncer la poignée de verrouillage
d’angle en biseau pour sécuriser la tête de coupe.
Bouton de
verrouillage des
crans positifs
Bouton de
contournement
d’encliquetage
de la table
Poignée de verrouillage
d’angle en biseau
Poignée de
verrouillage
d’onglet
Fig. 14
