Français
Équerre
combinée
Poignée de
verrouillage
d’onglet
Poignée de verrouillage
d’angle en biseau
Goupille de
réglage (A)
Vis de l’index
de biseaux
Indicateur
(Pour l’échelle de
biseau)
Boulons de réglage

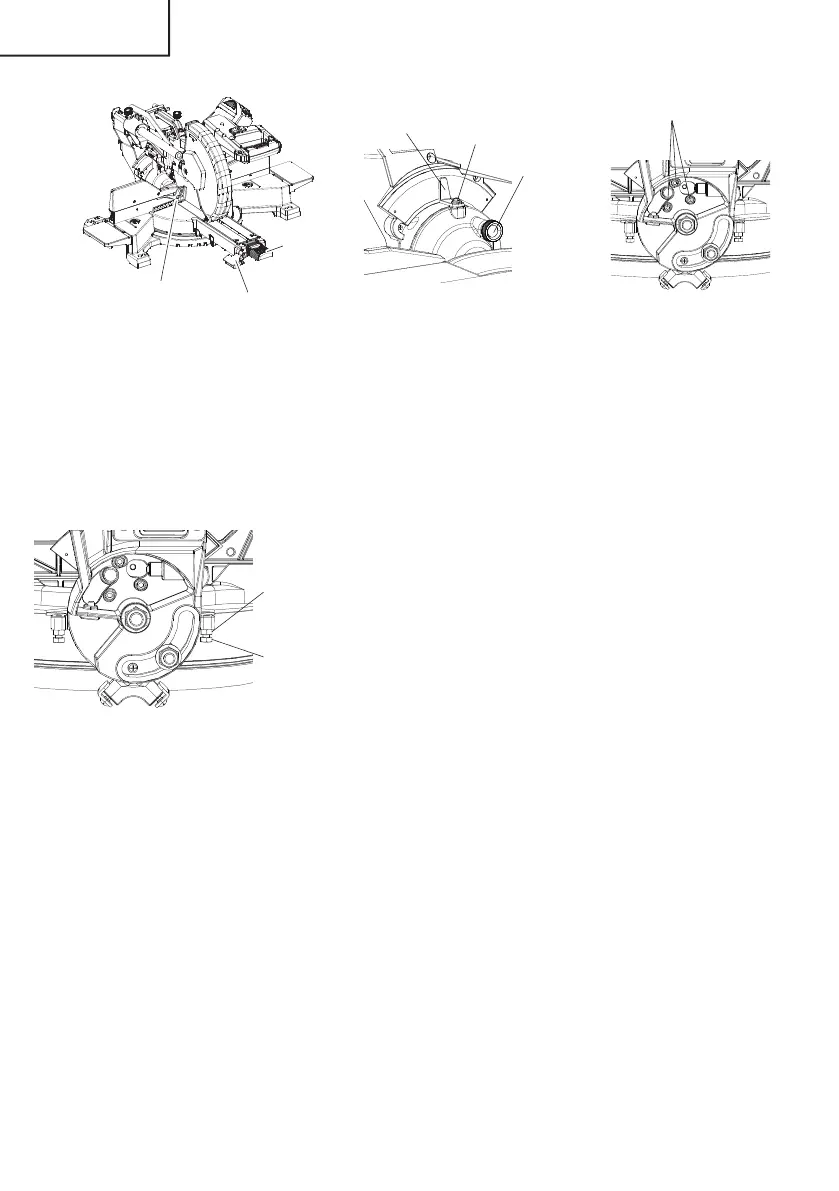

Fig. 15-a Fig. 15-b Fig. 15-c
9. Réglage de l’indicateur 90° (pour échelle de biseau) (Fig. 15-b)
(1) Quand la lame est exactement à 90° (0°) par rapport à la table, desserrer la vis de
l’index de biseaux avec un tournevis Phillips #2.
(2) Ajuster l’indicateur sur la marque « 0 » sur l’échelle de biseau et resserrer la vis.
10. Réglage de l’angle en biseau gauche 45°
(1) Complètement déployer la garde secondaire (B) vers
la gauche, puis tirer la goupille de réglage (A) vers
l’avant de la machine.
REMARQUE: Quand la goupille de réglage (A) est
rentrée, il peut être nécessaire de
décaler l’ensemble du bras supérieur
de la scie à onglet vers la gauche/
droite pour libérer la pression de
maintien.
(2) Desserrer la poignée de verrouillage d’angle en biseau
et incliner complètement vers la gauche le carter.
(3) Au moyen d’une équerre combinée, confi rmer si la
lame est 45° par rapport à la table.
(4) Pour ajuster, incliner le carter à 0°, desserrer le
contre-écrou et tourner le boulon vers l’intérieur
ou l’extérieur pour augmenter ou diminuer l’angle
comme illustré sur la Fig. 16.
(5) Incliner le carter en arrière vers la gauche et
reconfi rmer l’alignement.
(6) Répéter les étapes jusqu’à ce que la lame soit à 45°
par rapport à la table. Une fois l’alignement obtenu,
serrer le contre-écrou et la poignée de verrouillage
d’angle en biseau.
Fig. 16
Contre-
écrou
Boulon
