Hitachi C 10FSHC Safety Instructions And Instruction Manual

73
Français
9. Procédures de coupe de corniche complexe

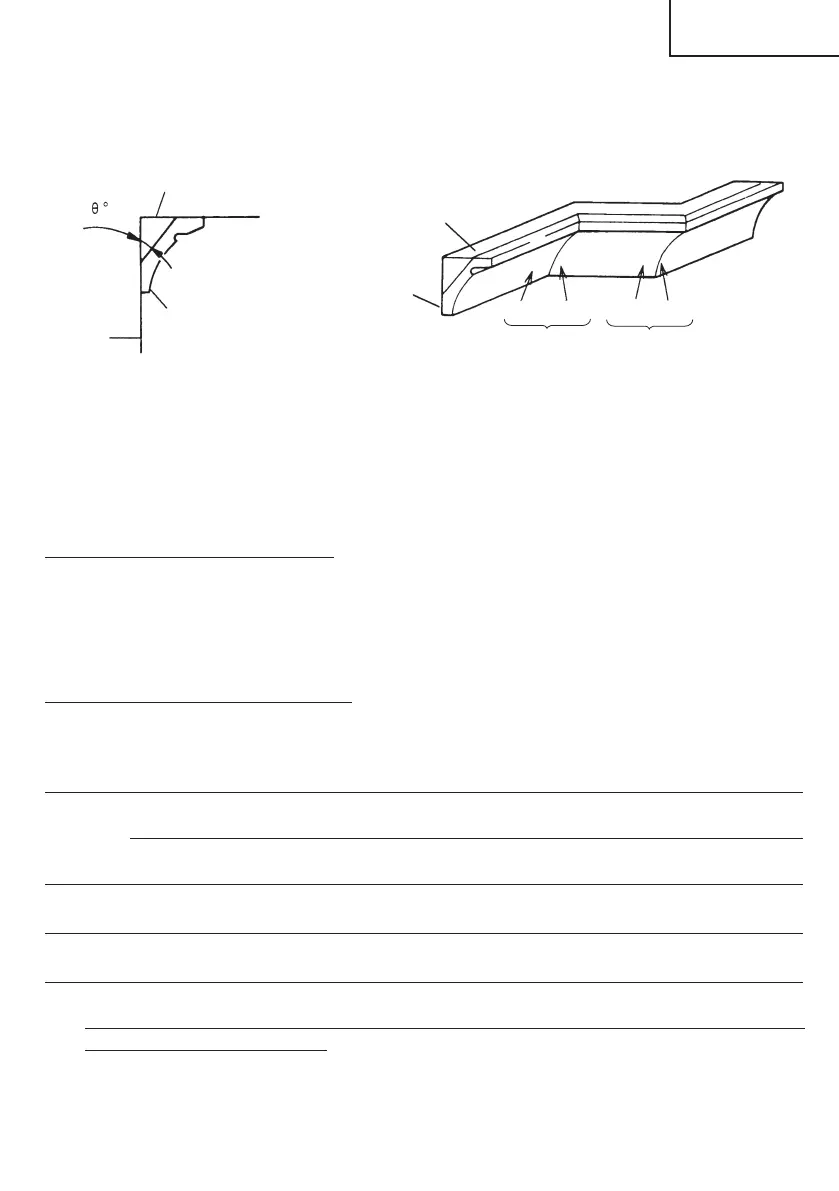

La Fig. 31 montre deux types de corniche complexe courants ayant des angles de (θ) 38°
et de 45°. Pour les montures de corniche complexe, voir la Fig. 32.
Mur
Ⓐ Surface supérieure
Plafond
Ⓑ Surface inférieure
Fig. 31 Fig. 32
Plafond
Mur
Coin intéieur Coin extéieur
412 3
Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui
conviennent le mieux pour les deux types de corniche complexe.
REMARQUE: A des fi ns de commodité, des crans positifs sont prévus à la fois
pour les positions de réglage d’onglet (31.6° à gauche et à droite).
Réglage d’une coupe d’onglet
Si la plaque tournante est réglée sur l’un des angles décrits, déplacer la poignée de
verrouillage d’onglet de réglage de la plaque tournante légèrement vers la droite ou vers
la gauche pour stabiliser la position et aligner correctement l’échelle d’angles d’onglet et
l’extrémité de l’indicateur avant de commencer le travail.
Réglage d’une coupe de biseau
Serrer la poignée de verrouillage d’angle en biseau et s’assurer que la position est stable et
que l’échelle d’angle de biseau et l’extrémité de l’indicateur sont soigneusement alignées.
Puis, serrer le levier de serrage.
Type de
corniche
complexe
Pour découper une corniche complexe
aux positions 1 et 4 de la Fig. 32
Pour découper une corniche complexe
aux positions 2 et 3 de la Fig. 32
Réglage d’angle
d’onglet
Réglage d’angle
de biseau
Réglage d’angle
d’onglet
Réglage d’angle de
biseau
Type 45° 35.3° vers la droite 30° vers la gauche
35.3° vers la
gauche
30° vers la gauche
Type 38° 31.6° vers la droite
33.9° vers la
gauche
31.6° vers la
gauche
33.9° vers
lagauche
(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 32 (voir Fig. 33 ;
incliner la tête vers la gauche):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
* Pour des corniches complexes de type 45°: 35.3°
* Pour des corniches complexes de type 38°: 31.6°
000BookC10FSHC(T)NA.indb73000BookC10FSHC(T)NA.indb73 2019/02/2516:34:562019/02/2516:34:56
