74
Français
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30°
* Pour des corniches complexes de type 38°: 33.9°
3 Disposer la corniche complexe de façon que la surface inférieure (Ⓐ sur la Fig. 31)
touche la garde comme indiqué à la Fig. 35.
(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 32 (voir Fig. 34 ;
incliner la tête vers la gauche):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet
* Pour des corniches complexes de type 45°: 35.3°
* Pour des corniches complexes de type 38°: 31.6°
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30°
* Pour des corniches complexes de type 38°: 33.9°
3 Disposer la corniche complexe de façon que la surface supérieure (Ⓑ sur la Fig. 31)
touche la garde comme indiqué à la Fig. 36.

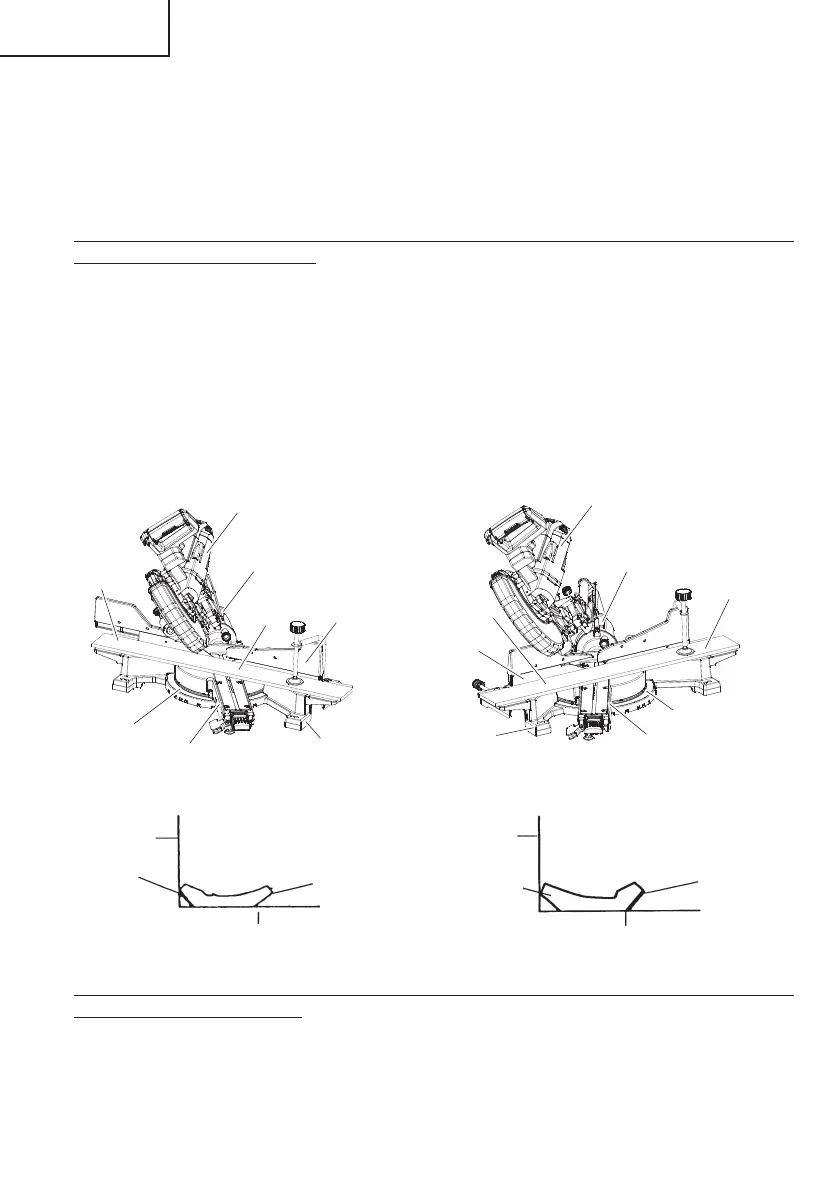

Fig. 33
Echelle d’angle de biseau
Plaque tournante
Garde (A)
Echelle d’angle
d’onglet
Tête
Socle
4
1
Fig. 34
Plaque tournante
Echelle d’angle de biseau
Socle
Echelle d’angle d’onglet
Garde (B)
2
3
Tête
Fig. 35 Fig. 36
Garde
Ⓑ
Garde
Ⓐ
Ⓑ
Ⓐ
Table du socleTable du socle
(3) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 32 (voir Fig. 37 ;
incliner la tête vers la droite):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
* Pour des corniches complexes de type 45°: 35.3°
* Pour des corniches complexes de type 38°: 31.6°
