2 Incliner la tête vers la droite et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30°
* Pour des corniches complexes de type 38°: 33.9°
3 Disposer la corniche complexe de façon que la surface inférieure (Ⓑ sur la Fig. 31)
touche la garde comme indiqué à la Fig. 39.
(4) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 32 (voir Fig. 38 ;
incliner la tête vers la droite):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
* Pour des corniches complexes de type 45°: 35.3°
* Pour des corniches complexes de type 38°: 31.6°
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30°
* Pour des corniches complexes de type 38°: 33.9°
3 Disposer la corniche complexe de façon que la surface supérieure (Ⓐ sur la Fig. 31)
touche la garde comme indiqué à la Fig. 40.

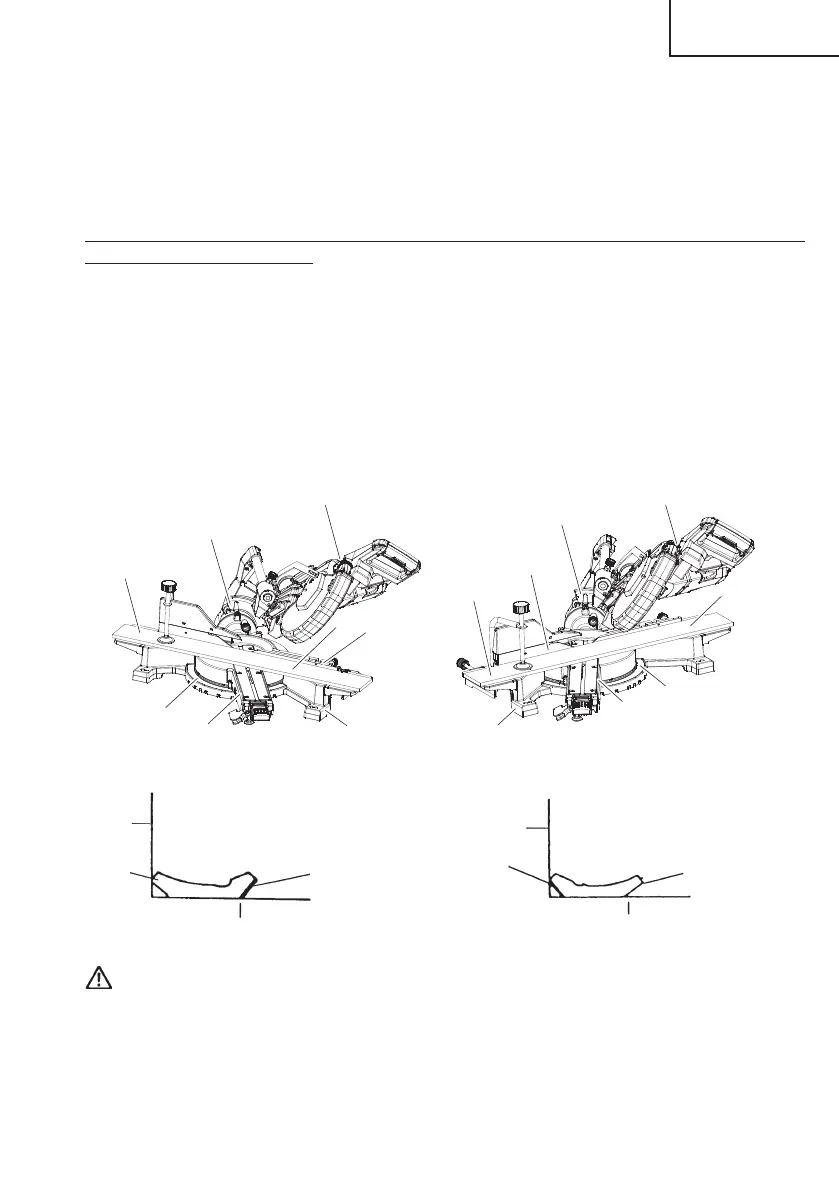

Fig. 37
Garde (A)
Socle
Echelle d’angle
d’onglet
Plaque tournante
Echelle d’angle de
biseau
Tête
4
1
Plaque tournante
Fig. 38
Tête
Echelle d’angle
de biseau
3
Echelle d’angle d’onglet
Socle
Garde (B)
2
Fig. 40
Garde
Ⓐ
Ⓑ
Table du socle
Fig. 39
Garde
Ⓐ
Ⓑ
Table du socle
AVERTISSEMENT: Maintenir ou serrer dans un étau la moulure de corniche
contre la garde; dans le cas contraire, la moulure de
corniche peut être projetée hors de la table et provoquer
une blessare corporelle.
