10. Procédures de coupe d’encoche

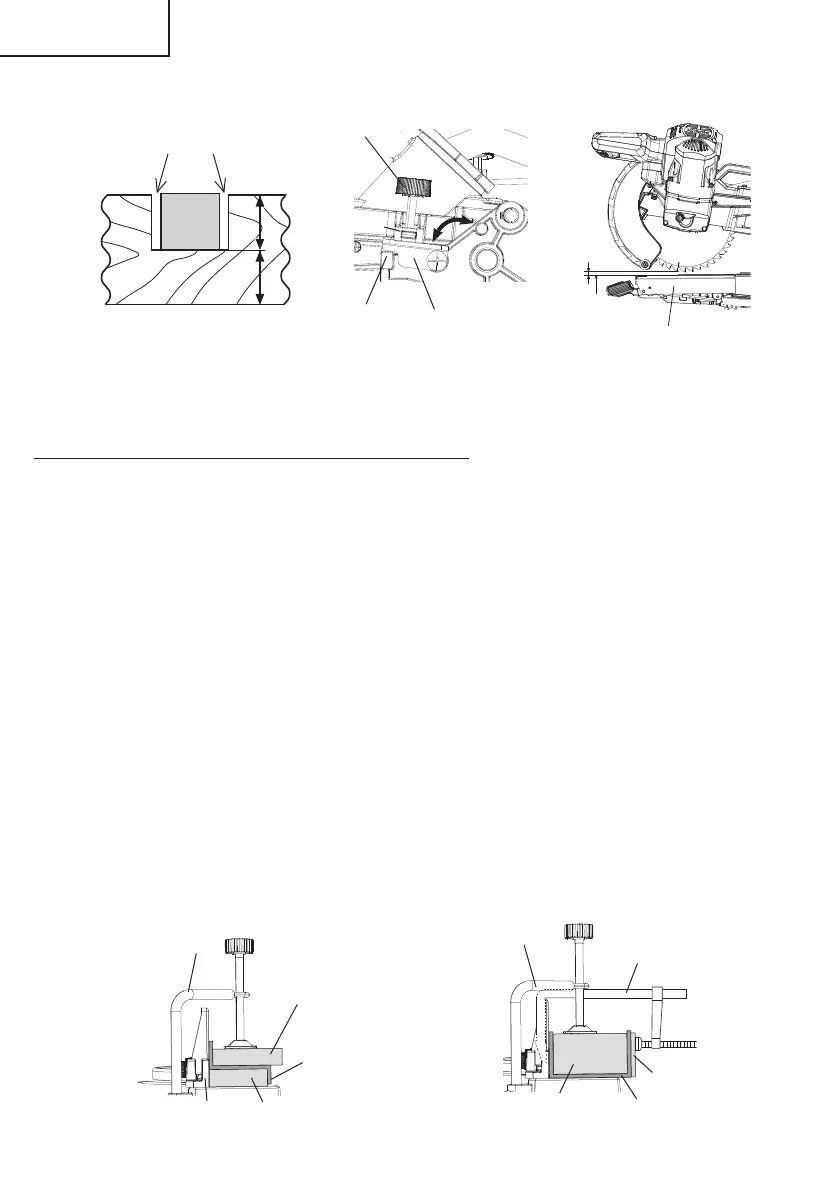

Fig. 41
ⓐ
ⓑ
Découper les encoches avec la lame.
Fig. 42
Bouton d’arrêt
Bloc d’arrêt
Plaque d’ancrage
Siège d’arrêt
ⓑ
Trait inférieur
de l’encoche
Plaque tournante
Les encoches dans les pièces se découpent comme indiqué à la Fig. 41 en réglant le
bouton d’arrêt.
Procédure de réglage de la profondeur de coupe:
(1) Tourner la plaque d’ancrage dans le sens illustré à la Fig. 42.
Abaisser la tête de moteur et tourner le bouton d’arrêt avec la main. (Là où la tête du
bouton d’arrêt entre en contact avec la plaque d’ancrage.)
(2) Régler la profondeur de coupe voulue en réglant la distance entre la lame et la surface
du plaque tournante (voir ⓑ à la Fig. 42).
REMARQUE: Quand on découpe une seule encoche à l’une des extrémités de la
pièce, retirer la section inutile avec un ciseau
11. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment facilement quand ils sont serrés
trop fort dans un étau. Cela ne permettra pas une bonne coupe et risque de provoquer une
surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce
comme indiqué à la Fig. 43-a. Placer la planche de bois près de la section de coupe.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe (non-combustible) pour
obtenir une coupe régulière et un bon fi ni.
En outre, dans le cas d'un pièce en U, utiliser un morceau de bois comme le montre la
Fig. 43-b pour réaliser la stabilité dans le sens latéral, le fi xer près de la coupe de la pièce
et le serrer en utilisant l'étau et un serre-joint disponible sur le marché.
Fig. 43-a
Planche de bois
Feuille d’aluminium
Garde
Planche de bois
Ensemble d’étau
Fig. 43-b
Garde
Planche de bois
Planche de bois
Ensemble d’étau
Feuille d’aluminium
