11. Réglage de l’angle en biseau droit 45°
(1) Régler l’angle d’onglet sur 0°. Complètement
déployer la garde secondaire (B) vers la droite,
puis tirer la goupille de réglage (A) vers l’avant de la
machine.
REMARQUE: Quand la goupille de réglage (A)
est rentrée, il peut être nécessaire
de décaler l’ensemble du bras
supérieur de la scie à onglet vers
la gauche/droite pour libérer la
pression de maintien.
(2) Desserrer la poignée de verrouillage d’angle en biseau
et incliner complètement vers la droite le carter.
(3) Au moyen d’une équerre combinée, confi rmer si la
lame est 45° par rapport à la table.
(4) Pour ajuster, incliner le carter à 0°, desserrer le
contre-écrou et tourner le boulon vers l’intérieur
ou l’extérieur pour augmenter ou diminuer l’angle
comme illustré sur la Fig. 17.
(5) Incliner le bras de coupe en arrière vers la droite et
reconfi rmer l’alignement.
(6) Répéter les étapes jusqu’à ce que la lame soit à 45°
par rapport à la table. Une fois l’alignement obtenu,
serrer le contre-écrou et la poignée de verrouillage
d’angle en biseau.
12. Réglage de l’angle en biseau gauche et droit 33.9°
(1) Régler l’angle d’onglet sur 0°. Complètement déployer les gardes secondaires (A, B).
(2) Desserrer la poignée de verrouillage d’angle en biseau et incliner le carter sur le cran
positif d’angle en biseau droit de 33.9° en poussant la goupille de réglage (A) vers
l’arrière de la machine.
(3) Au moyen d’une équerre combinée, confi rmer si la lame est 33.9° par rapport à la
table.
(4) Pour ajuster, tourner la vis hexagonale vers l’intérieur ou l’extérieur avec une clé de
3 mm jusqu’à ce que la lame soit à 33.9° par rapport à la table.
(5) Répéter les étapes ci-dessus et tourner la vis hexagonale pour le réglage de l’angle en
biseau gauche de 33.9°.
Contre-
écrou
Vis hexagonale
Boulon

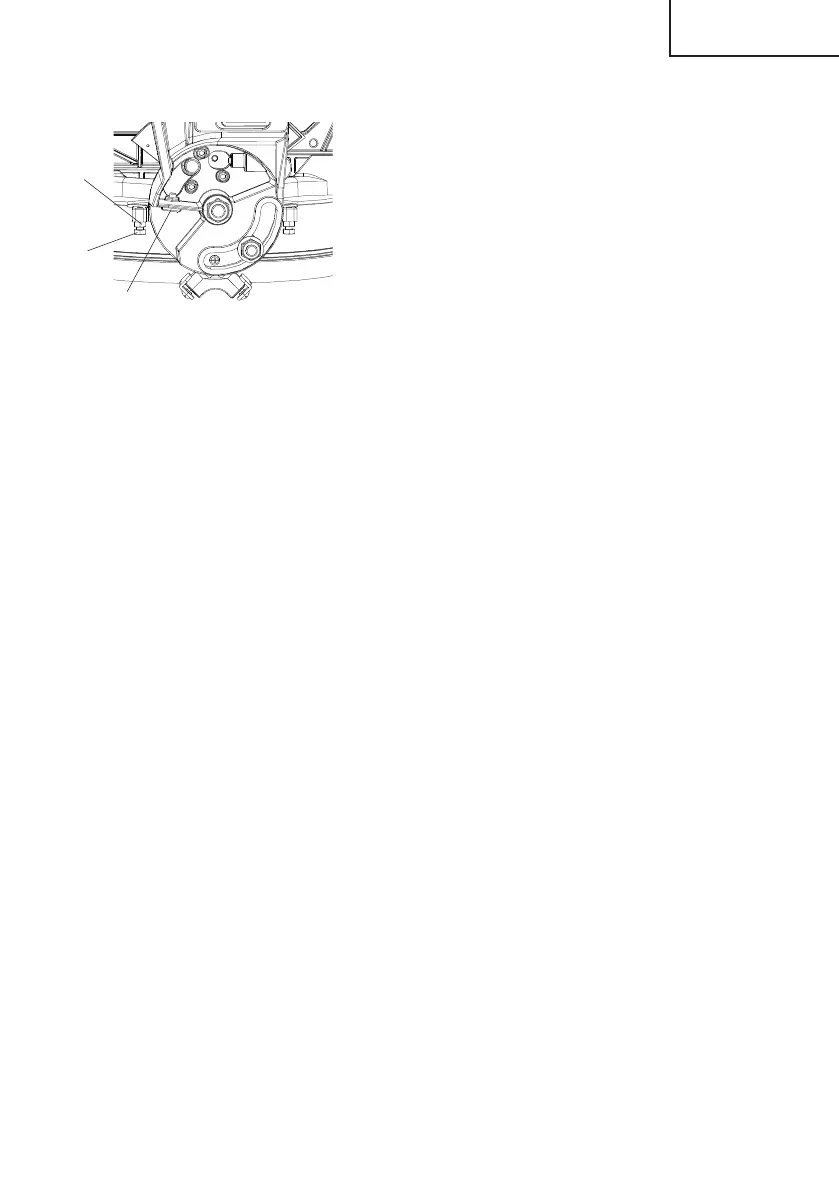

Fig. 17
