64
Français

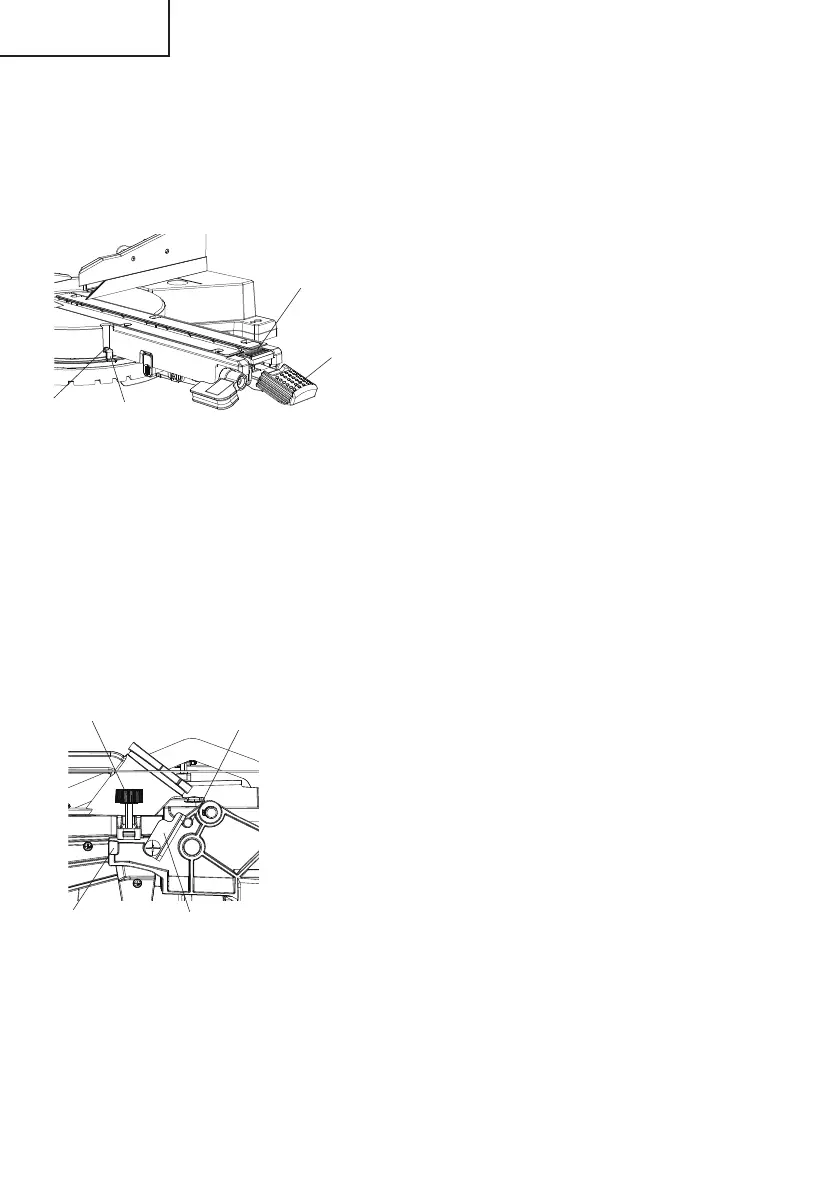

13. Réglage de l’angle d’onglet
L’échelle de la scie à coupe d’onglet radiale peut être facilement lue, indiquant les angles
d’onglet de 0° à 48° vers la gauche et la droite. La table de la scie à onglet comporte neuf
des réglages d’angle les plus courants avec des crans positifs à 0°, 15°, 22.5°, 31.6° et 45°.
Ces crans positifs positionnent la lame à l’angle désirée rapidement et précisément. Suivre
la procédure ci-dessous pour les réglages les plus rapides et les plus précis.
Réglage des angles d’onglet :
(1) Soulever la poignée de verrouillage
d’onglet pour déverrouiller la table.
(2) Déplacer la table tout en enfonçant le
bouton de verrouillage des crans positifs
pour aligner l’index sur la mesure de
degré désirée.
(3) Verrouiller la table sur la position en
enfonçant la poignée de verrouillage
d’onglet.
Réglage de l’indicateur (Pour échelle d’onglet):
(1) Déplacer la table sur le cran positif 0°.
(2) Desserrer la vis qui retient l’indicateur
(Pour échelle d’onglet) avec un tournevis
Phillips.
(3) Régler l’index sur la marque 0° et
resserrer la vis.
14. Réglage de la profondeur de coupe
La course en profondeur maximum de la tête de coupe a été réglée en usine.
(1) Pour régler la course en largeur maximum de la tête de
coupe, suivre les étapes ci-dessous : (Fig. 19-a)
Tourner le bouton d’arrêt dans le sens anti-horaire
jusqu’à ce qu’il ne dépasse plus du bloc d’arrêt tout en
déplaçant la tête de coupe vers le haut.
Tourner la plaque d’ancrage dans le sens horaire pour
toucher la tige d’arrêt.
Reconfi rmer la profondeur de la lame en déplaçant
la tête de coupe d’avant en arrière sur l’ensemble du
mouvement complet d’une coupe typique le long du
bras de commande.
Poignée de
verrouillage
d’onglet
Fig. 18
Vis
bouton de
verrouillage des
crans positifs
Indicateur
(Pour échelle
d’onglet)
Bouton d’arrêt
Bloc d’arrêt
Plaque d’ancrage
Tige d’arrêt
Fig. 19-a
