(3) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 38 (voir Fig. 43 ;
incliner la tête vers la droite):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
* Pour des corniches complexes de type 45°: 35.3° (repère )
* Pour des corniches complexes de type 38°: 31.6° (repère
)
2 Incliner la tête vers la droite et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30° (repère
)
* Pour des corniches complexes de type 38°: 33.9° (repère )
3 Disposer la corniche complexe de façon que la surface inférieure (B sur la Fig. 37)
touche la garde comme indiqué à la Fig. 45.
(4) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 38 (voir Fig. 44 ;
incliner la tête vers la droite):
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
* Pour des corniches complexes de type 45°: 35.3° (repère
)
* Pour des corniches complexes de type 38°: 31.6° (repère
)
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit:
* Pour des corniches complexes de type 45°: 30° (repère )
* Pour des corniches complexes de type 38°: 33.9° (repère
)
3 Disposer la corniche complexe de façon que la surface supérieure (A sur la Fig. 37)
touche la garde comme indiqué à la Fig. 46.
Fig. 45 Fig. 46
Garde
Table du socle
A
B
Garde
Table du socle
A
B

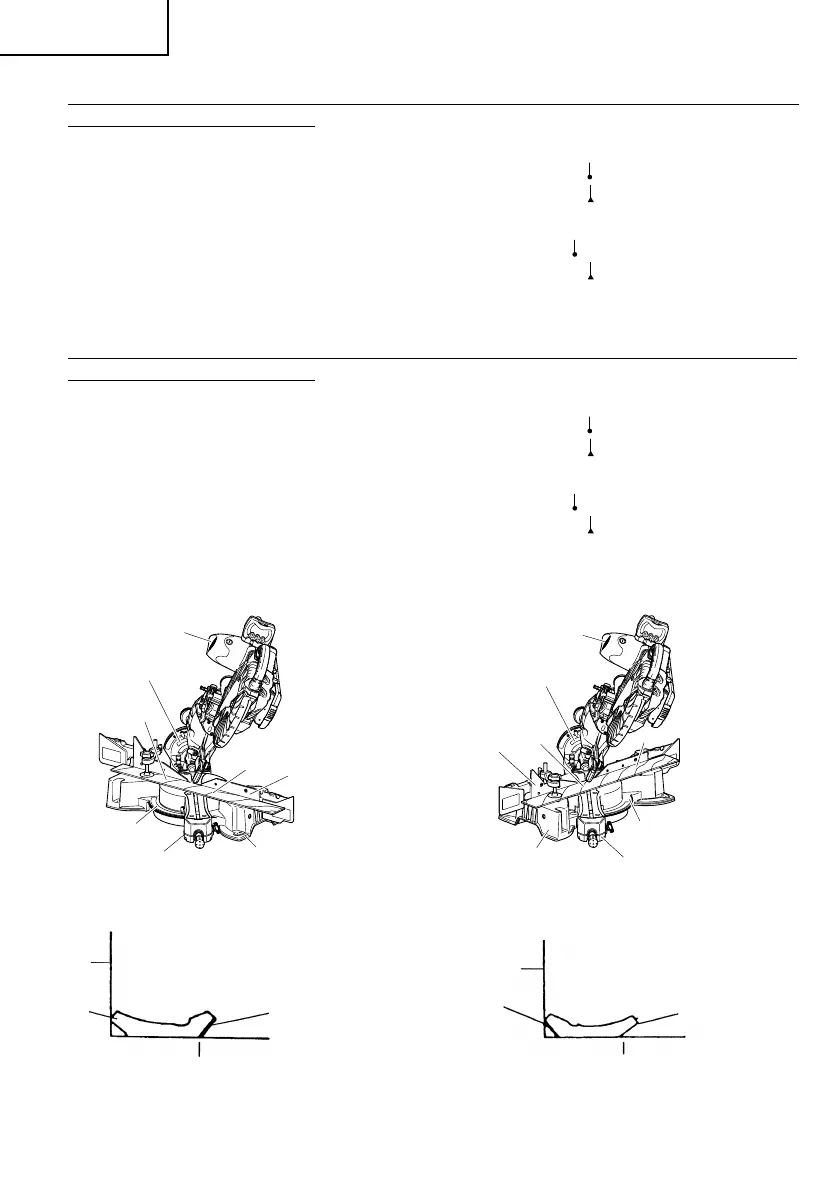

Fig. 43 Fig. 44
Garde (A)
Socle
Echelle d’angle
d’onglet
Echelle d’angle
de biseau
Echelle d’angle de biseau
Echelle d’angle d’onglet
Socle
Plaque tournante
Tête Tête
Plaque
tournante
4
1
3
2
Garde (B)
