Français
77

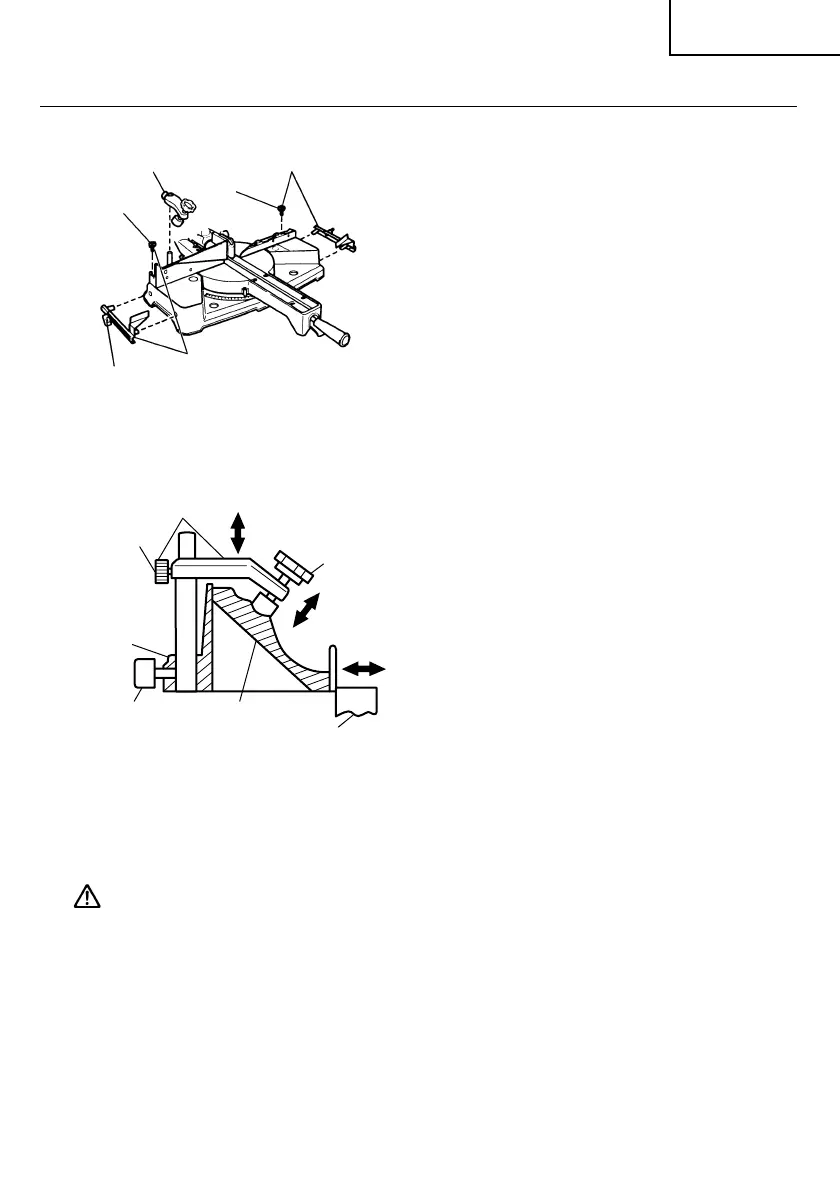

Méthode de coupe des moulures de corniche sans inclinaison de la lame de scie
(1) Les butées (L) et (R) de corniche complexe
permettent des coupes plus faciles de
corniches complexes sans inclinaison de
la lame de scie. Les installer sur la base,
de chaque côté, comme le montre la Fig.
47-a. Après les avoir introduits, serrer les
boutons de boulonnage de 6mm sur les
butées de corniche complexe.
[Accessoires en option utilisés]
Ensemble d’étau de corniche complexe
(comprend la butée de corniche
complexe (L))
Butée de corniche complexe (L)
Butée de corniche complexe (R)
(2) L’étau (B) de corniche complexe
(accessoire en option) peut être monté soit
sur la garde gauche (Garde (B)), soit sur
la garde droite (Garde (A)). Il peut
s’adapter à l’inclinaison de la corniche
complexe et peut être appuyé vers le bas.
Tourner le bouton supérieur, autant que
nécessaire, pour fixer soigneusement la
moulure de corniche en position. Pour
lever ou abaisser l'ensemble d'étau,
desserrer tout d'abord le boulon de
bouton de 6mm.
Après réglage de la hauteur, serrer
soigneusement le boulon à oreilles de
6mm puis tourner le bouton supérieur,
autant que nécessaire, pour fixer
soigneusement la moulure de corniche en
position (se reporter à la Fig. 47-b).
AVERTISSEMENT: Maintenir ou serrer dans un étau la moulure de corniche
contre la garde; dans le cas contraire, la moulure de corniche
peut être projetée hors de la table et provoquer une blessare
corporelle.
Ne pas faire de coupe en biseau. L'outil ou la lame de scie
peuvent venir en contact avec la garde secondaire, ce qui
peut provoquer une blessure.
Boulon à oreilles
de 6mm
Boulon à oreilles
de 6mm
Butée (R) de corniche
complexe (accessoire
en option)
Ensemble d’étau de
corniche complexe
(accessoire en option)
Butée (L) de corniche complexe
(accessoire en option)
Bouton de
boulonnage
de 6mm
Fig. 47-a
Butée (L) de corniche complexe
Butée (R) de corniche complexe
(accessoires en option)
Moulure de corniche
Boulon à oreilles
de 6mm
Garde
Bouton
Bouton de
boulonnage
Ensemble d’étau de corniche
complexe (accessoire en option)
Fig. 47-b
