Español
8. Ajuste preciso del ángulo de bisel

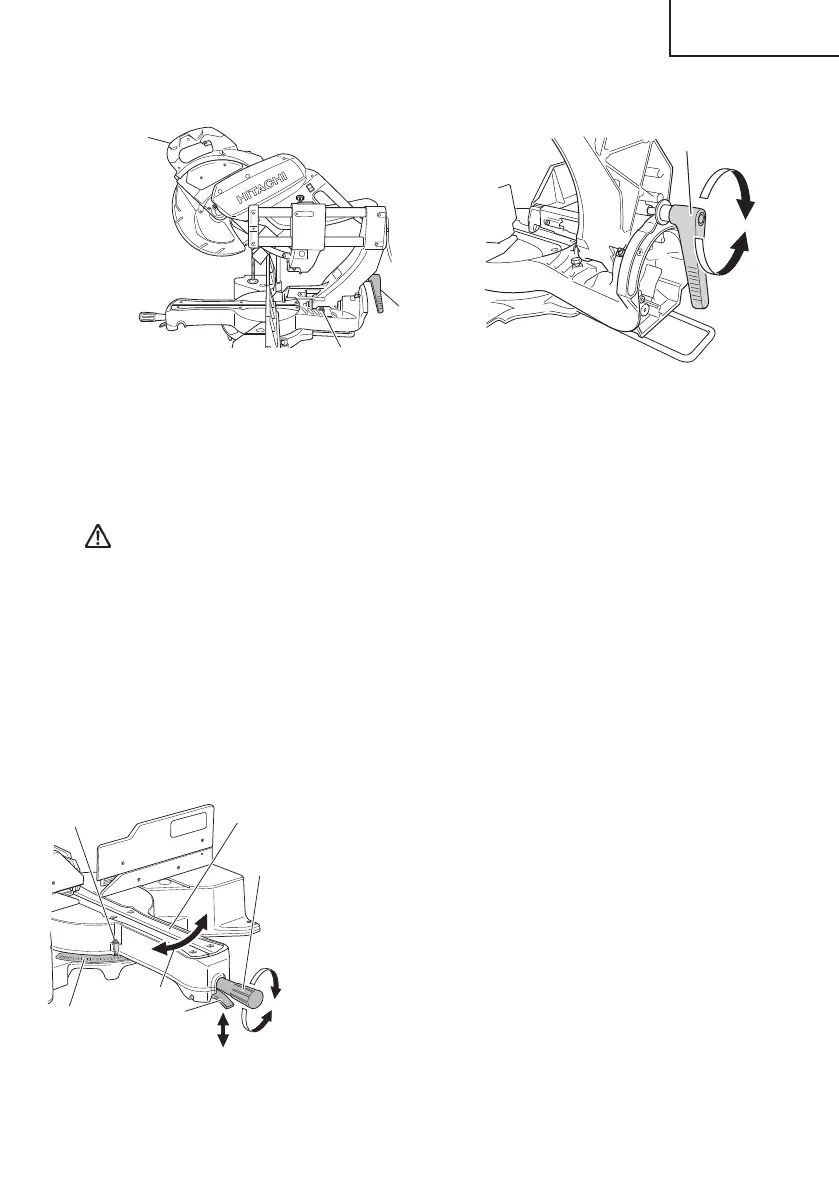

Fig. 29
Empuñadura
Perno de 8 mm (B)
Palanca de
fi jación
Fig. 30
Palanca de
fi jación
(1) Sujete la empuñadura de la cabeza del motor u colóquela en el ángulo de bisel que
usted necesite.
(2) Después de haber ajustado el ángulo deseado, apriete la palanca de fi jación e
inmovilice la cabeza del motor.
PRECAUCIÓN: * Si no apretase fi rmemente la cabeza del motor podría
mover o deslizarse repentinamente y causar lesiones.
Cerciórese de apretar sufi cientemente la sección de la
cabeza del motor para que no se mueva.
* Compruebe siempre que la palanca de fi jación esté
asegurada y que la cabeza del motor esté inmovilizada.
Si intentase cortar en ángulo sin inmovilizar la cabeza del
motor, ésta podría desplazarse inesperadamente y causar
lesiones.
9. Procedimiento de corte de ingletes
(1) Afl oje la empuñadura lateral y tire hacia arriba de la
palanca para los topes de ángulo. Luego, ajuste la
mesa giratoria hasta que el indicador se alinee con
el ajuste deseado de la escala de ángulos de inglete
(Fig. 31).
(2) Vuelva a apretar la empuñadura lateral para asegurar
la mesa giratoria en la posición deseada.
(3) La escala de ingletes (Fig. 32) indica tanto el ángulo
de corte de la escala de ángulos como el gradiente
en la escala de ángulos.
Fig. 31
Escala de
ingletes
Indicador
(para escala
de ingletes)
Empuñadura
lateral
Apretar
Afl ojar
Palanca
Levantar
Mesa giratoria
Girar la mesa giratoria
