112
Español

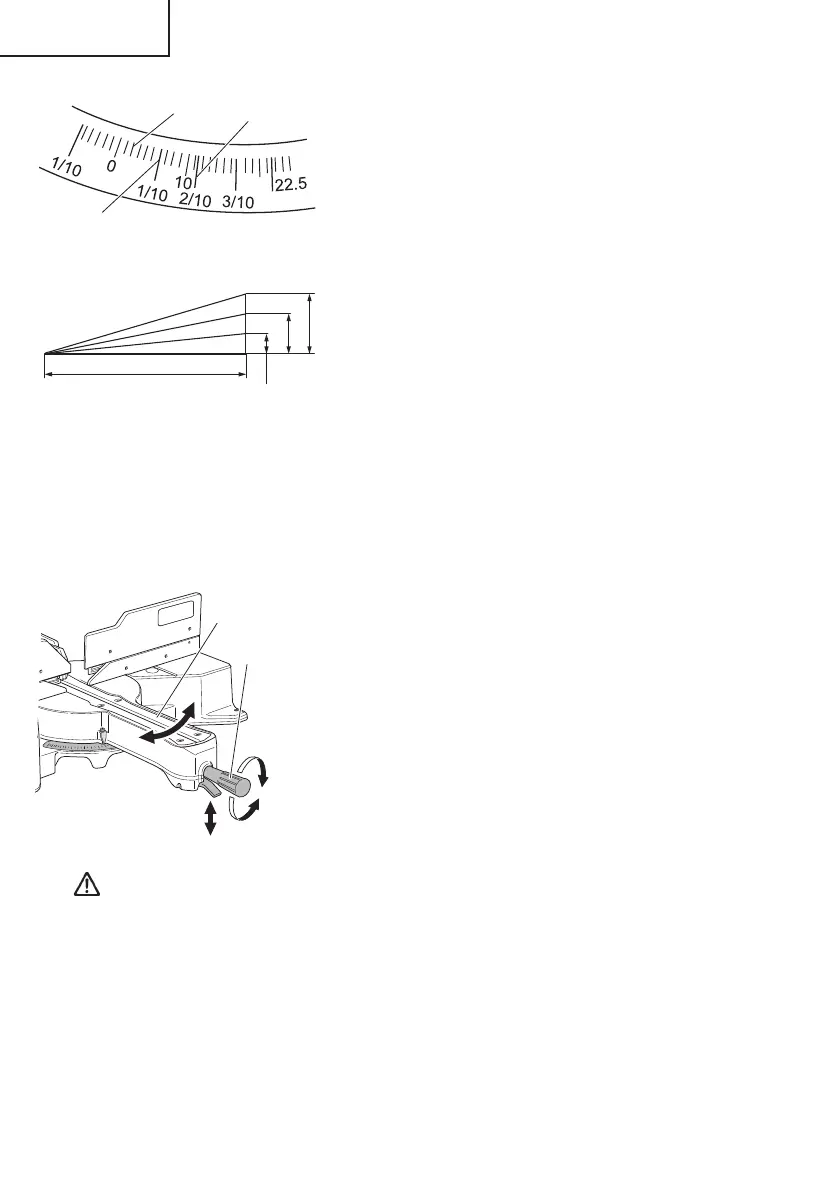

(4) El gradiente, que es la proporción de la altura hasta
la base de la sección triangular a extraerse, puede
utilizarse para el ajuste de la escala de ingletes en
vez del ángulo de corte, si así se desea (consulte la
Fig. 32).
(5) Por lo tanto, para cortar una pieza de trabajo con un
grado de 2/10, ajuste el indicador ⓐ la posición a
como se indica en la Fig. 32.
NOTA: * En las posiciones hacia la derecha y la
izquierda existen paradas a 0°, centro,
15°, 22.5°, 31.6°, y 45°.
Compruebe que la escala de ingletes
y la punta del indicador estén
adecuadamente alineadas.
* La operación de la sierra con la escala
de ingletes y el indicador desalineados,
o con la empuñadura lateral sin apretar
adecuadamente, resultará en un corte
con mala precisión.
10. Ajuste de precisión del ángulo de ingletes
(1) Gire la mesa giratoria hasta el ángulo de ingletes
que necesite.
(2) Una vez ajustada al ángulo deseado, apriete la
empuñadura lateral. (Fig. 34)
PRECAUCIÓN: Asegúrese siempre de que la empuñadura lateral está bien
sujeta y que la mesa giratoria está fi jada.
Si intenta realizar un corte en ángulo sin fi jar la mesa
giratoria, ésta puede moverse de forma inesperada y
provocar lesiones.
11. Procedimientos de corte compuesto
El corte compuesto podrá realizarse siguiendo las instrucciones de 7 y 10 anteriores. Con
respecto a las dimensiones máximas del corte compuesto, consulte “ESPECIFICACIONES”
de la página 93.
Escala de grados
Escala de ingletes
Fig. 32
ⓐ
Escala de ángulos
Fig. 33
10
1/10
1
2/10
2
3/10
3
Mesa giratoria
Empuñadura
lateral
Fig. 34
0000BookC12RSH2.indb1120000BookC12RSH2.indb112 2016/03/0118:07:522016/03/0118:07:52
