Español
3 Coloque la moldura en el vértice de forma que la superfi cie superior (Ⓐ de la Fig. 35)
entre en contacto con la escuadra de guía como se indica en la Fig. 42.

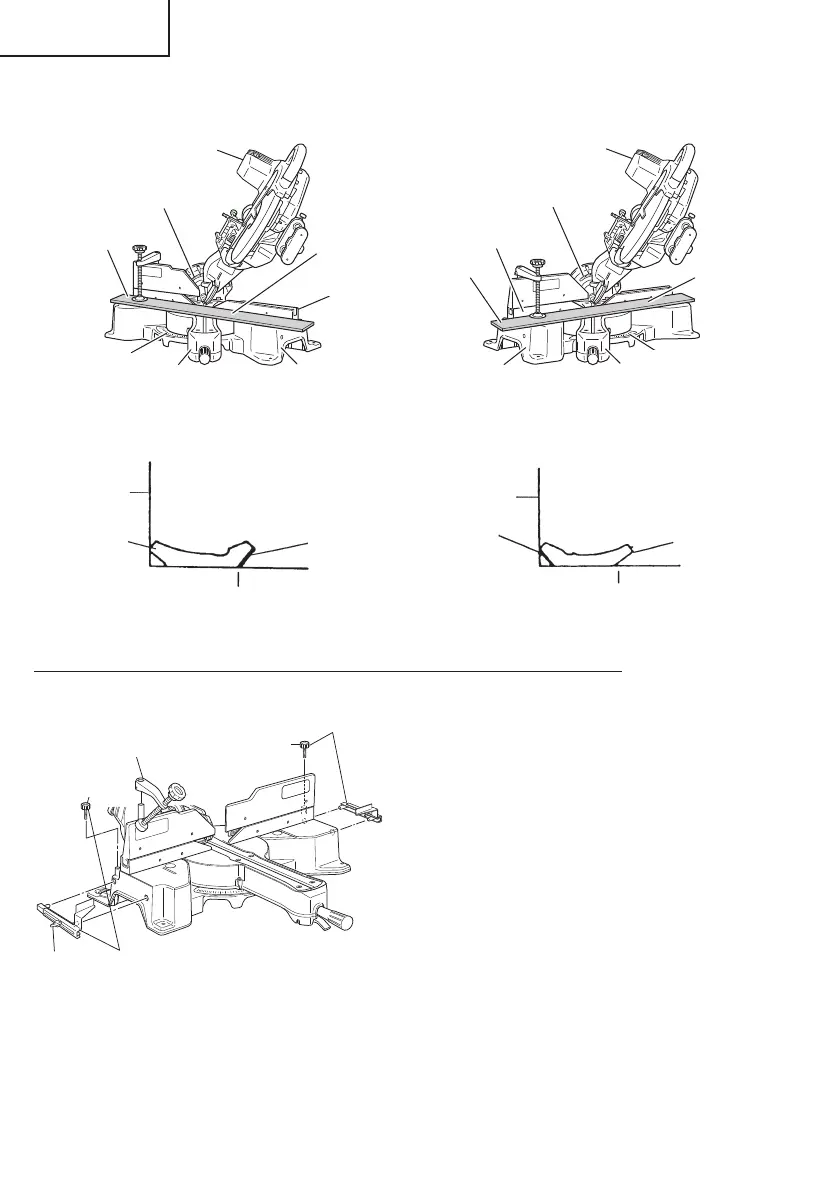

Fig. 41
Escuadra
de guía (A)
Base
Escala de ángulos
de corte de ingletes
Escala de ángulos
de corte en bisel
Cabeza
Mesa giratoria
4
1
Fig. 42
Escala de ángulos
de corte en bisel
Escuadra
de guía (B)
Escala de ángulos
de corte de ingletes
Base
Mesa giratoria
Cabeza
3
2
Fig. 44
Escuadra
de guía
Ⓐ
Ⓑ
Mesa de la base
Fig. 43
Escuadra
de guía
Ⓐ
Ⓑ
Mesa de la base
Método de corte de moldura en vértice sin inclinar la hoja de sierra
(1) Las topes de moldura en vértice (L) y
(R) (accesorios opcionales) permiten
facilitar los cortes de la moldura en
vértice, sin inclinar la hoja de sierra.
Instálelas en ambos lados de la base,
tal como se muestra en la Fig. 45-a.
Después de la in sercion, apriete el
perno de perilla de 6mm para asegurar
los topes de moldura en vértice.
[Accesorios opcionales utilizados]
• Conj. de tornillo de carpintero para
moldura en vértice (Incluye tope de
moldura en vértice (L))
• Tope de moldura en vértice (L)
• Tope de moldura en vértice (R)
Fig. 45-a
Perno de perilla
de 6mm
Perno de
aletas de 6mm
Topes de moldura en vértice (R)
(accesorio opcional)
Conj. de tornillo de carpintero
para moldura en vértice
(accesorios opcionales)
Topes de moldura en vértice (L)
(accesorio opcional)
Perno de
perilla de 6mm
