117
Español
(2) La prensa de tornillo para moldura
de corona (accesorio opcional) se
puede colocar sobre la base. Es
posible combinar con la inclinación
de la moldura en vértice, pudiéndose
presionar el conj. de tornillo de
carpintero hacia abajo.
Pueden enlazarse con la inclinación
de la moldura en vértice y se podrá
presionar el tornillo de carpintero
hacia abajo. Luego gire la perilla
superior, según se requiera para que
la moldura en vértice quede jada
en su lugar. Para levantar o bajar el
conjunto de tornillo de carpintero,
a oje primero el tornillo de jación
con cabeza hexagonal.
Después de ajustar la altura,
gire la perilla superior, según
sea necesario, para jar bien la
moldura de corona en su lugar.
(Consulte la Fig. 45-b)
ADVERTENCIA: Siempre asegure rmemente la moldura en vértice a la
escuadra de guía; de lo contrario, la misma podría zafarse
de la mesa y producir lesiones.
No efece el corte en bisel. El cuerpo principal o la hoja
de sierra podría entrar en contacto con la escuadra de guía
secundaria, y producir lesiones.
PRECAUCIÓN: Siempre compruebe que la cabeza del motor (véase Fig.1) no
haga contacto con el conj. de tornillo de carpintero para moldura
en vértice (B) cuando lo baje para realizar el corte. Si existe el
riesgo de que esto suceda, a oje el Tornillo de jacn con cabeza
hexagonal y mueva el conj. de tornillo de carpintero para moldura
en vértice (B) a una posición en que no haga contacto con la hoja
de sierra.
Posicione la moldura en vértice con su BORDE EN CONTACTO CON LA PARED contra
la escuadra de guía y su BORDE DE CONTACTO CON EL TECHO contra los topes de
moldura en vértice, tal como se observa en la Fig. 45-b.
Ajuste los topes de moldura en vértice de acuerdo con el tamaño de la moldura en vértice.
Apriete el perno de aletas de 6mm para asegurar los topes de la moldura en vértice.
Con respecto a los ángulos de inglete, re érase a la siguiente tabla.

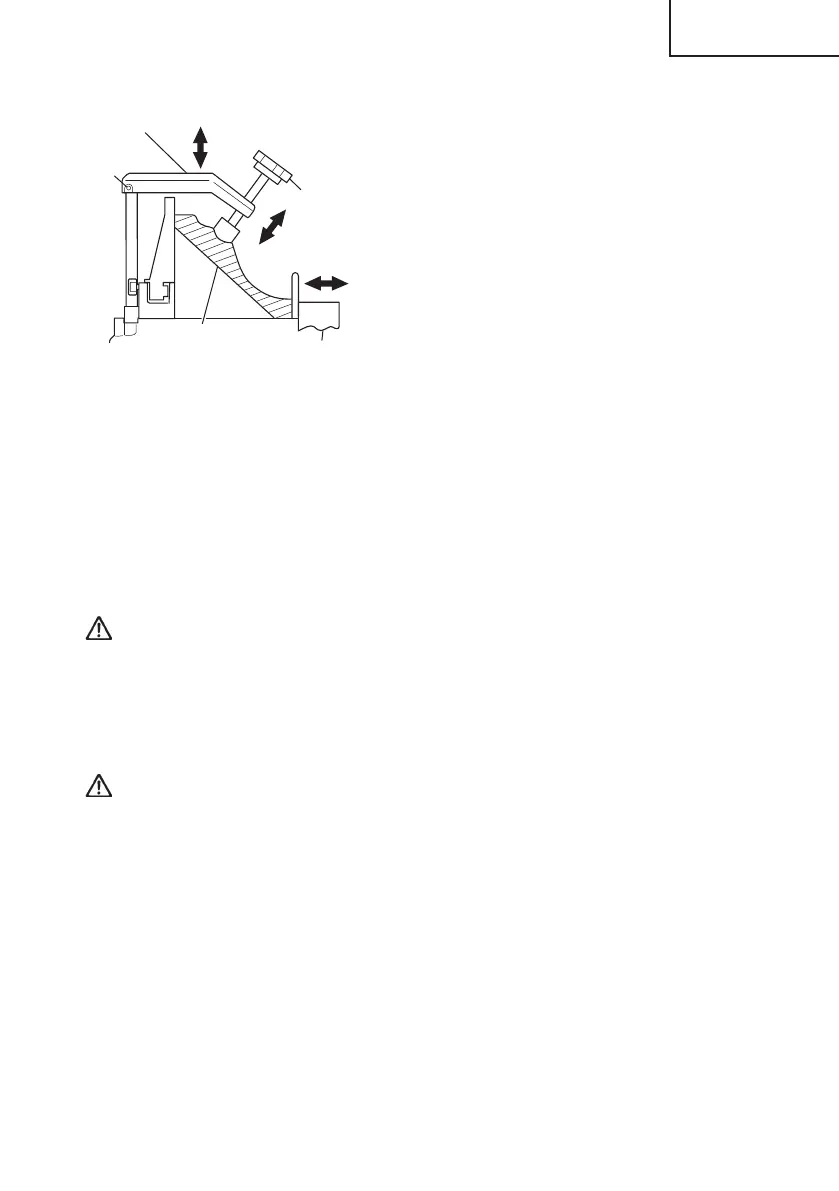

Conj. de tornillo de carpintero para moldura
en vértice (accesorios opcionales)
Tornillo de fi jación con
cabeza hexagonal
Moldura en
vértice
Escuadra de guía
Topes de moldura en vértice (L)
Topes de moldura en vértice (R)
(accesorios opcionales)
Fig. 45-b
