58
Français
Les plaques d’insertion s’installent sur la plaque tournante. Quand l’outil quitte nos usines,
les plaques d’insertion sont fi xées de façon que la lame n’entre pas en contact avec. Les
ébarbures sur le fond de la pièce seront considérablement réduites si la plaque d’insertion
est fi xée de façon que l’écart entre la surface latérale de la plaque d’insertion et la lame soit
minimal. Avant d’utiliser l’outil, supprimer cet écart en procédant comme suit.
(1) Coupe à angle droit
Desserrer les trois vis de 5 mm, puis mettre la plaque d’insertion de gauche et fi xer
provisoirement les vis de 5 mm aux deux extrémités. Puis, fi xer une pièce d’environ
7-7/8" (200 mm) avec l’ensemble d’étau et la couper. Aligner la surface de coupe
sur le bord de la plaque d’insertion, et visser solidement les vis de 5 mm aux deux
extrémités. Retirer la pièce et visser solidement la vis centrale de 5 mm. Régler la
plaque d’insertion de droite de la même manière.
(2) Coupe de biseau à gauche et à droite
Régler la plaque d’insertion comme indiqué à la Fig. 8-b et Fig. 8-c en procédant
comme pour la coupe à angle droit.
PRECAUTION: Après avoir réglé la plaque d’insertion pour la coupe
à angle droit, la plaque d’insertion sera légèrement
coupée si on l’utilise pour des coupes de biseau.
Pour eff ectuer une coupe de biseau, régler la plaque
d’insertion pour une coupe à angle de biseau.
2. Vérifi cation de la position limite inférieure de la lame de scie
S'assurer que la lame de scie peut être abaissée de 23/64" à 7/16" (9 à 11 mm) en dessous
de la plaque d'insertion de table, comme le montre la Fig. 9-a.
Lorsque l'on remplace une lame de scie par une lame neuve, régler la position limite
inférieure de telle manière que la lame de scie ne coupe pas la plaque tournante et que la
coupe complète peut être réalisée.
Pour régler la position limite inférieure de la lame de scie, procéder aux opération (1) ci-
dessous. (Fig. 9-b)
Par ailleurs, lorsque l'on change la position du boulon de 8 mm de réglage de profondeur
qui sert de butée pour la position limite inférieure de la lame de scie.
(1) Tourner le boulon de 8 mm de
réglage de profondeur, changer la
hauteur à laquelle la tête du boulon
et le charnière sont en contact et
régler la position limite inférieure
de la lame de scie.
REMARQUE: Confi rmer que la
lame de scie est
réglée de façon à
ne pas couper la
plaque tournante.

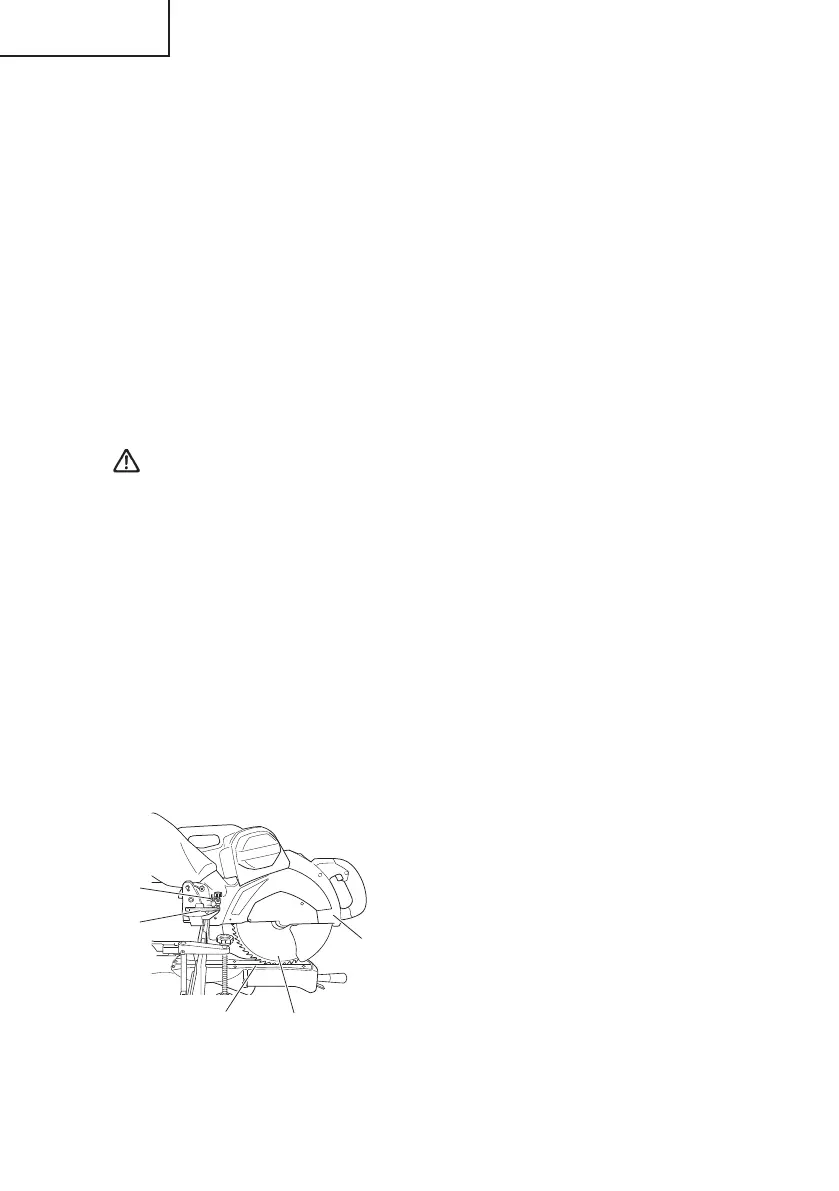

Fig. 9-a
Carter
d'engrenage
Boulon de 8 mm
de réglage de
profondeur
Lame de scie
Plaque tournante
Charnière
0000BookC12RSH2.indb580000BookC12RSH2.indb58 2016/03/0118:07:412016/03/0118:07:41
