3. Position limite inférieure de la lame de scie pour la coupe d'une pièce importante
REMARQUE: Pour couper à angle droit une pièce dont la hauteur excède 4-7/32"
(107 mm) et pour faire une coupe en biseau à gauche d'une pièce
dont la hauteur excède 2-3/4"(70 mm) ou une coupe en biseau à
droite d'une pièce dont la hauteur excède 1-3/4" (45 mm), régler
la position limite inférieure de manière que la base de la tête du
moteur (se reporter à la Fig. 9-a) ne vienne pas en contact avec la
pièce.
Pour régler la position limite inférieure de la lame de scie, procéder aux opération (1) de la
fi gure 9-a.
○ Abaisser la tête du moteur et tourner le boulon de 8 mm de réglage de profondeur et
régler de manière qu'il y ait un jeu de 5/64" à 1/8" (2 à 3 mm) entre la position limite
inférieure de la tête du moteur et le dessus de la pièce pour la position limite inférieure
de la lame de scie position où la tête du boulon de 8 mm de réglage de profondeur
vient en contact avec le charnière.
4. Vérifi cation de l'utilisation de la garde secondaire (A)
AVERTISSEMENT: Lors d’une coupe d’angle vers la droite, desserrer la vis
papillon de 6 mm, puis faites glisser la garde secondaire
(A) vers l’extérieur et retirez-la.
Le non-respect de cette consigne pourrait entraîner le
corps principal ou la lame de la scie d’entrer en contact
avec la garde secondaire (A) et causer des dommages.
Cet outil électrique est équipé d’une garde secondaire
(A).
Dans le cas d’une coupe droite ou d’une coupe en biseau
à gauche, utiliser la garde secondaire (A). Dans ces
conditions, il est possible d’eff ectuer une coupe stable du
matériau avec une face arrière large.
Lors d’une coupe d’angle vers la droite, desserrer la vis
papillon de 6 mm, puis faites glisser la garde secondaire
(A) vers l’extérieur et retirez-la, comme le montre la
Fig. 10.

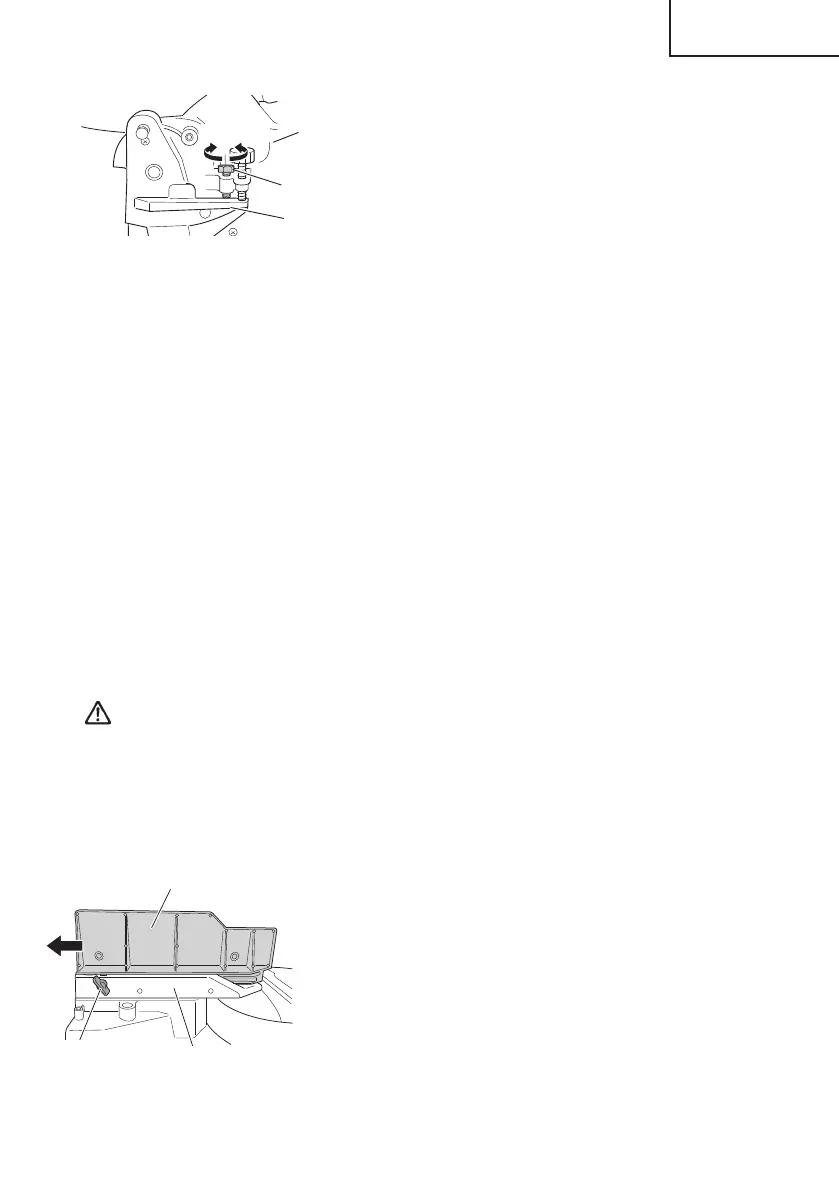

Fig. 9-b
Boulon de 8 mm
de réglage de
profondeur
Desserrer
Carter
d'engrenage
Charnière
Fig. 10
Garde
secondaire (A)
Garde (A)
Boulon à
oreilles de 6mm
