Français

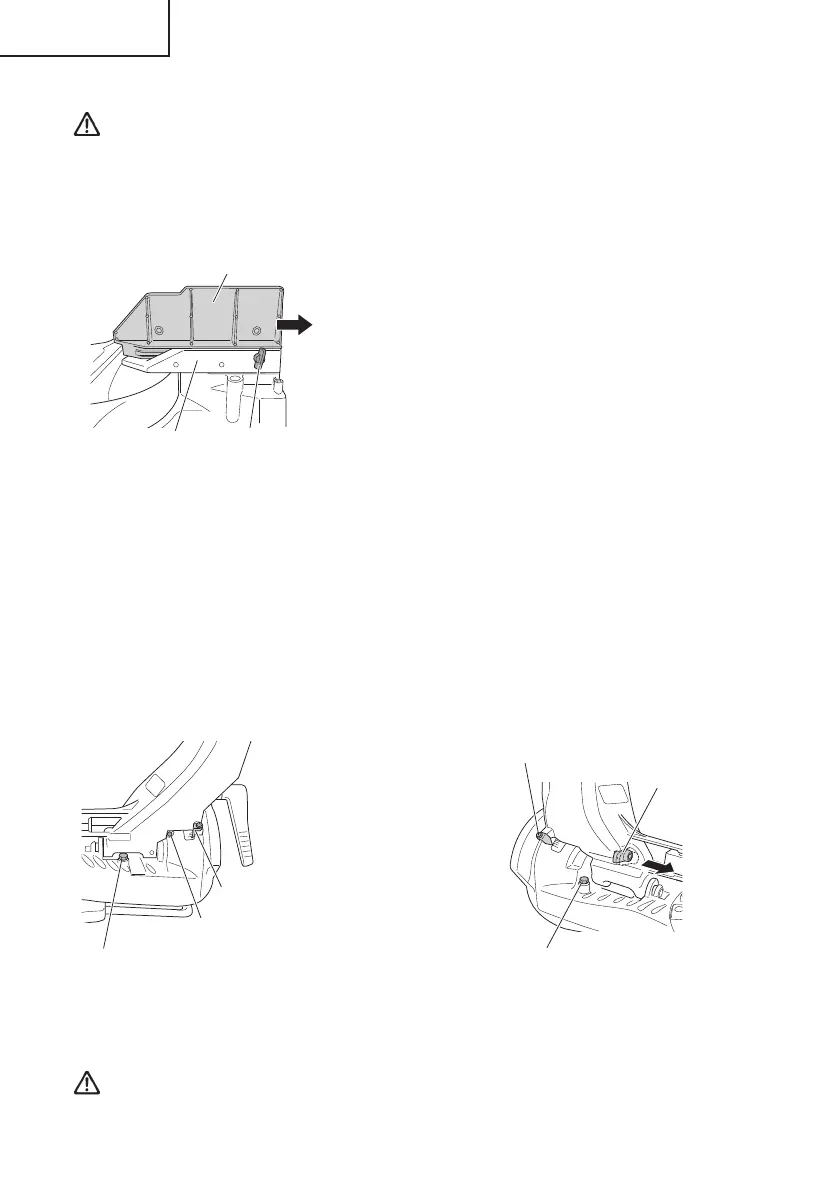

5. Vérifi cation de l’utilisation de la garde secondaire (B)
AVERTISSEMENT: Lors d’une coupe d’angle vers la gauche, desserrer la vis
papillon de 6 mm, puis faites glisser la garde secondaire
(B) vers l’extérieur.
Le non-respect de cette consigne pourrait entraîner le
corps principal ou la lame de la scie d'entrer en contact
avec la garde secondaire (B) et causer des dommages.
Cet outil électrique est équipé d’une garde secondaire
(B). Dans le cas d’une coupe à angle direct et d’une
coupe en biseau à droite, utiliser la garde secondaire
(B). On pourra ensuite exécuter une coupe stable du
matériau avec une large face arrière. Lors d’une coupe
d’angle vers la gauche, desserrer la vis papillon de 6
mm, puis faites glisser la garde secondaire (B) vers
l’extérieur, comme le montre la Fig. 11.
6. Angle oblique
Quand l’outil quitte nos usines, il est réglé pour un angle droit de 0°, un angle de coupe
de biseau de 45° à gauche et un angle de coupe de biseau de 45° à droite avec la vis de
réglage de 8 mm, le boulon de 8 mm (A) et, le boulon de 8 mm (B).
Pour modifi er le réglage, changer la hauteur de la vis de réglage de 8 mm, du boulon de 8
mm (A), ou du boulon de 8 mm (B) en les tournant.
Pour régler l’angle de biseau sur 45°, tirer la groupille de réglage (A) dans le sens indiqué
sur la Fig. 12-b et incliner la tête du moteur vers la droite.
Lors du réglage de la tête du moteur sur 0°, replacer la groupille de réglage (A) dans sa
position initiale, comme le montre la fi gure 12-b.
Fig. 12-a
Boulon (B) de 8 mm
(butée pour angle de biseau à droite de 45°)
Indicateur
(pour échelle d’angle de biseau)
Boulon (A) de 8 mm
(butée pour angle de biseau à gauche de 45°)
Indicateur
(pour échelle de biseau à droite)
Vis de réglage de 8 mm
(Butée pour 0° non montré)
Fig. 12-b
Tirer
Goupille de
réglage (A)
7. Fixation de la pièce
AVERTISSEMENT: Toujours utiliser un dispositif de fi xation ou l’étau pour
fi xer la pièce à la garde ; sinon, la pièce risque d’être
éjectée de la table et de blesser quelqu’un.
Fig. 11
Boulon à oreilles
de 6mm
Clôture (B)
Garde secondaire (B)
