8. Installation des supports ... (Accessoires en option)
Les supports permettent de fi xer et de stabiliser
les pièces longues pendant la coupe.
(1) Comme indiqué à la Fig. 13, utiliser une
équerre en acier pour aligner le bord supérieur
des supports sur la surface du socle.
Desserrer l’écrou à oreilles de 6 mm. Tourner
un boulon de réglage de hauteur de 6 mm, et
régler la hauteur du support.
(2) Après le réglage, serrer fermement l’écrou à
oreilles de 6 mm et fi xer le support avec la vis
moletée de 6 mm (accessoire en option). Si la
longueur du boulon de réglage de la hauteur
de 6 mm est insuffi sante, insérer une plaque
mince dessous. S’assurer que l’extrémité du
boulon de réglage de la hauteur de 6 mm ne
dépasse pas du support.
9. Butée pour la précision de coupe ... (La butée et le support sont des un accessoires en
option)
La butée facilite la précision des coupes
continues sur des longueurs de 11-7/32" à 17-3/4"
(285 à 450 mm).
Pour installer la butée, la fi xer au support à l’aide
du bouton de boulonnage de 6 mm comme
indiqué à la Fig. 14.
10. Réglage de la position de la ligne laser
AVERTISSEMENT: * Avant de brancher la fi che du cordon d'alimentation sur
une prise secteur, s'assurer que l'outil est le marqueur
à laser sont hors service.
* Exercer la plus grande attention dans la manoeuvre
du commutateur de positionnement de la ligne laser
quand la fi che du cordon d'alimentation est branchée
sur une prise secteur pour le fonctionnement. Si le
commutateur est actionné par inadvertance, la lame de
scie peut entrer en rotation et il peut en résulter des
accidents.
* Ne pas démonter le marqueur à laser et s'en servir pour
autre chose.

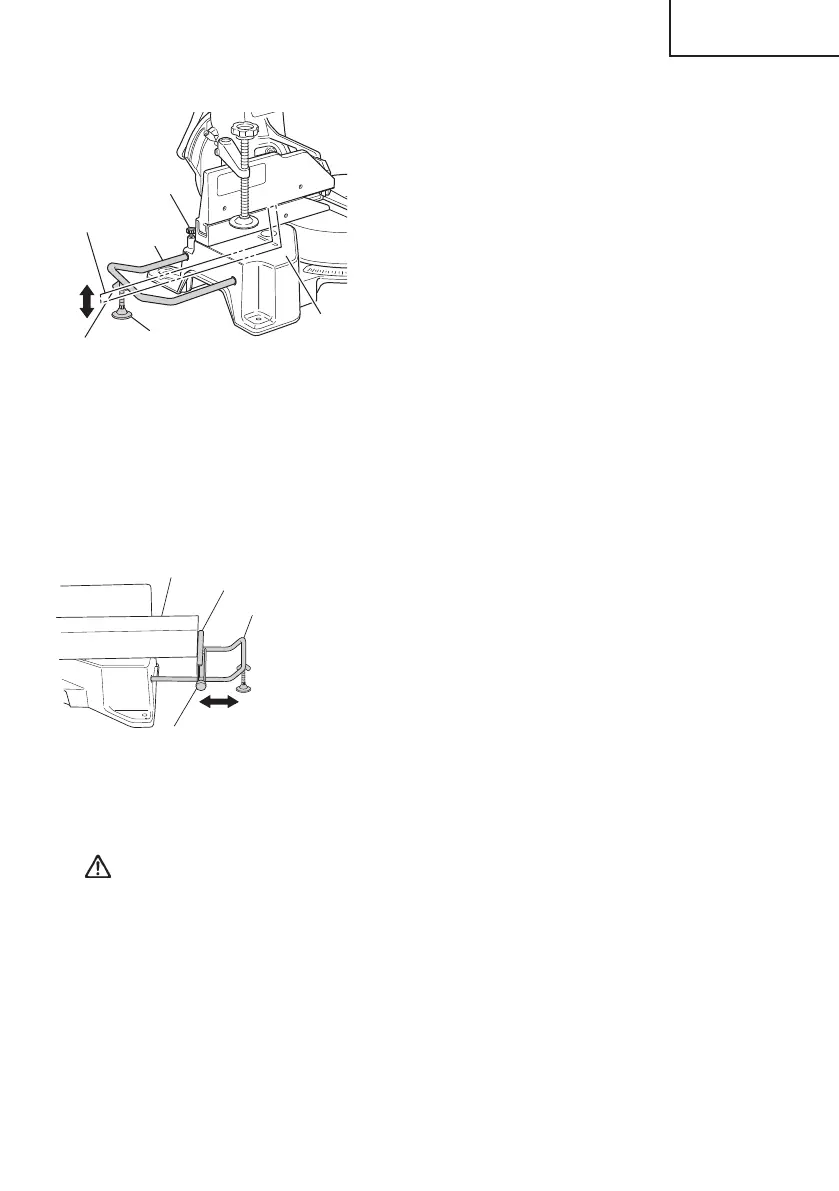

Fig. 13
Bouton de
boulonnage de 6 mm
(accessoire en option)
Support
(accessoire
en option)
Equerre
Carter
Ecrou à oreilles
de 6 mm
(accessoire en
option)
Boulon de réglage de hauteur
de 6 mm (accessoire en option)
Fig. 14
Pièce
Butée
(accessoire en option)
Support
(accessoire
en option)
Bouton de boulonnage de
6 mm (accessoire en option)
Déplacer
