Hitachi CC 14 - Nom des Pièces; Spécifications

Français
23

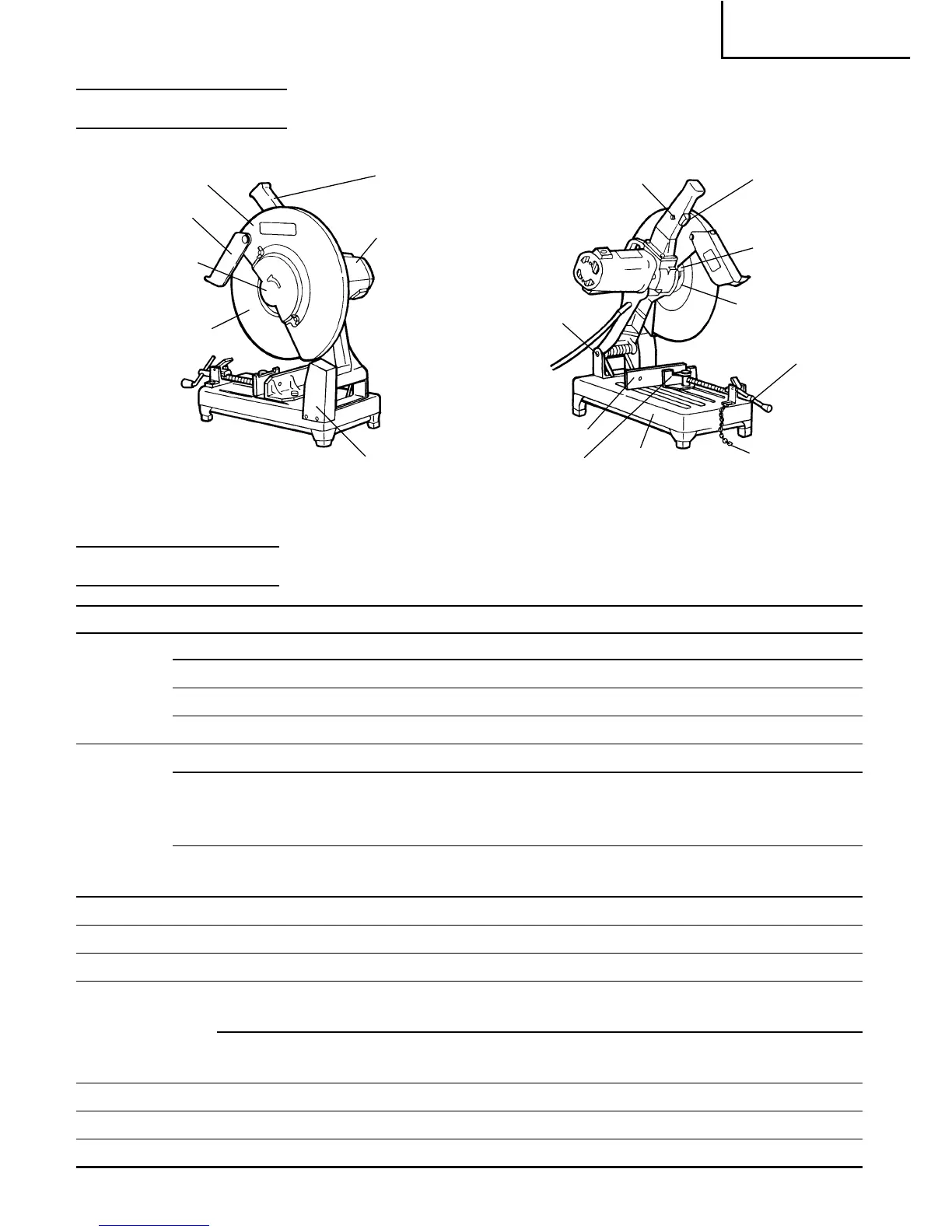

Fig. 1 Fig. 2
Carter de lame
Carter de
sécurité
Carter
auxiliaire
Disque à
tronçonner
Poignée
Moteur
Evacuateur
d’étincelles
Bouton de sécurité
Arbre
Etau (B)
Etau (A)
Socle
Gâchette
Butée
Rondelle de
disque
Poignée à vis
Chaîne
SPÉCIFICATIONS
Elément Modèle CC 14
Type Moteur à commutateur en série, type protégé
Moteur Source d’alimentation Monophasée, CA 60 Hz
Tension 115 volts
Courant à pleine charge 15 Amp
Type Disque à tronçonner résinoïde renforcé
Dia. extérieur 14" (355 mm)
Disque à Dimensions Epaisseur 7/64" (2,8 mm)
tronçonner Dia. d’orifice 1" (25,4 mm)
Vitesse périphérique
16000 ft/mn (4800 m/mn)
de travail maximale
Vitesse à vide 3700 t/mn
Vitesse périphérique à vide 13540 ft/mn (4125 m/mn)
Matériaux applicables Ronds, tuyaux et différents types d’acier profilé
90°
Hauteur maxi. 3-59/64" (100 mm) Hauteur maxi. 2-5/32" (55 mm)
Dimensions de Largeur maxi. 6-1/12" (165 mm) Largeur maxi. 8-3/8" (213 mm)
coupe maxi.
45°
Hauteur maxi. 3-59/64" (100 mm) Hauteur maxi. 2-5/32" (55 mm)
Largeur maxi. 3-5/8" (92 mm) Largeur maxi. 5" (127 mm)
Ouverture maxi. de l’étau 8-3/8" (213 mm)
Poids net 37 lbs (17 kg)
Cordon Câble sous gaine de caoutchouc à 2 conducteurs, 8 ft (2,5 m)
NOM DES PIÈCES
