Polski

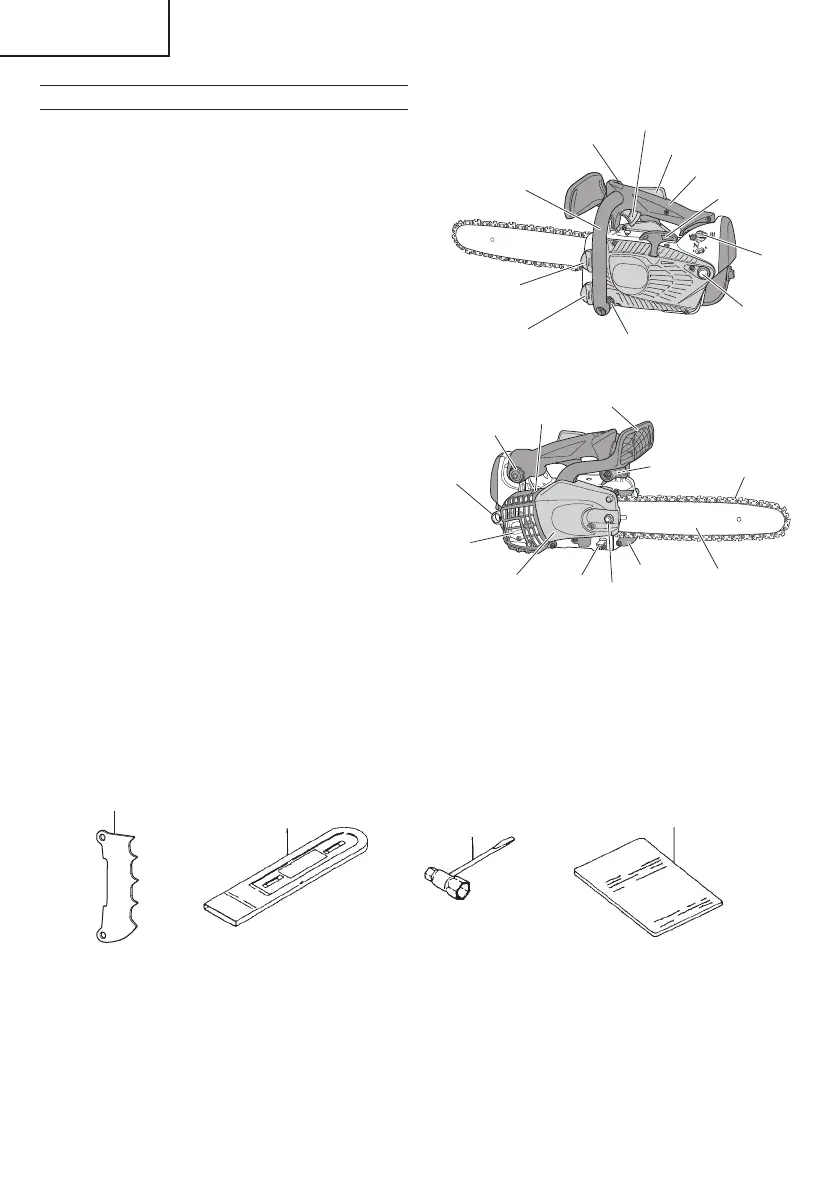

ZASADNICZE PODZESPOŁY URZĄDZENIA
1. Dźwignia przepustnicy: Element sterujący obrotami silnika,
włączany palcem operatora.
2. Blokada dźwignia przepustnicy: Element zapobiegający
przypadkowemu włączeniu dźwignia przepustnicy do momentu
ręcznego zwolnienia.
3. Przełącznik stop: Element umożliwiający uruchomienia lub
zatrzymanie silnika.
4. Korek zbiornika oleju: Do zamykania zbiornika oleju.
5. Rozrusznik zamachowy: W celu uruchomienia silnika należy
pociągnąć za uchwyt.
6. Uchwyt przedni: Uchwyt znajdujący się przy osłonie silnika.
7. Korek zbiornika paliwa: Służy do zamykania zbiornika paliwa.
8. Uchwyt tylny: Pomocniczy uchwyt na obudowie silnika.
9. Dźwignia zasysacza: Element wspomagający rozruch, służący
do wzbogacania mieszanki paliwowo-powietrznej w gaźniku.
10. Pompa zastrzykowa; Urządzenie dostarczające dodatkowe
paliwo, wspomagające rozruch.
11. Prowadnica: Element podtrzymujący i prowadzący łańcuch piły.
12. Łańcuch piły: Łańcuch pełniący funkcję narzędzia tnącego.
13. Blokada łańcucha (osłona przednia ręki): Element zatrzymujący
lub blokujący łańcuch.
14. Miejsce mocowania: część do zawieszenia urządzenia przy
użyciu pasa bezpieczeństwa, karabińczyka lub liny.
15. Ogranicznik łańcucha: Element ograniczający tor przesuwu
łańcucha piły.
16. Pokrywa boczna: Osłona zabezpieczająca listwę prowadnicy,
łańcuch piły, sprzęgło i koło łańcuchowe podczas używania
łańcucha.
17. Tłumik: Zmniejszenie hałasu wydechu silnika i ukierunkowanie
spalin.
18. Sprężyna antywibracyjna: Zmniejszenie przenoszenia wibracji
na ręce operatora.
19. Guma antywibracyjna: Zmniejszenie przenoszenia wibracji na
ręce operatora.
20. Nakrętka zacisku prowadnicy łańcucha: mocuje osłonę boczną
i prowadnicę.
21. Odbojnik z kolczatką (opcja): Element osiowy używany w
przypadku cięcia drzewa lub kłody.
22. Osłona prowadnicy łańcucha: Element zabezpieczający
prowadnicę, kiedy urządzenie nie jest używane.
23. Uniwersalny klucz nasadowy: Narzędzie służące do
odkręcania / montażu świecy zapłonowej oraz napinania
łańcucha piły.
24. Instrukcja obsługi: Podręcznik dołączony do urządzenia. Należy
zapoznać się z nim przed rozpoczęciem pracy i zachować w celu
zapoznania się z procedurami prawidłowej bezpiecznej pracy.
25. Etykieta ostrzeżenia o gorącej powierzchni: Etykieta
ostrzegająca o gorącej powierzchni.
21
22
23
24
18
10
8
2
9
6
5
1
3
7
4
12
18
13
16
17
14
19
15
11
25
21
20
