Hitachi D10VF - Page 27

27
Français

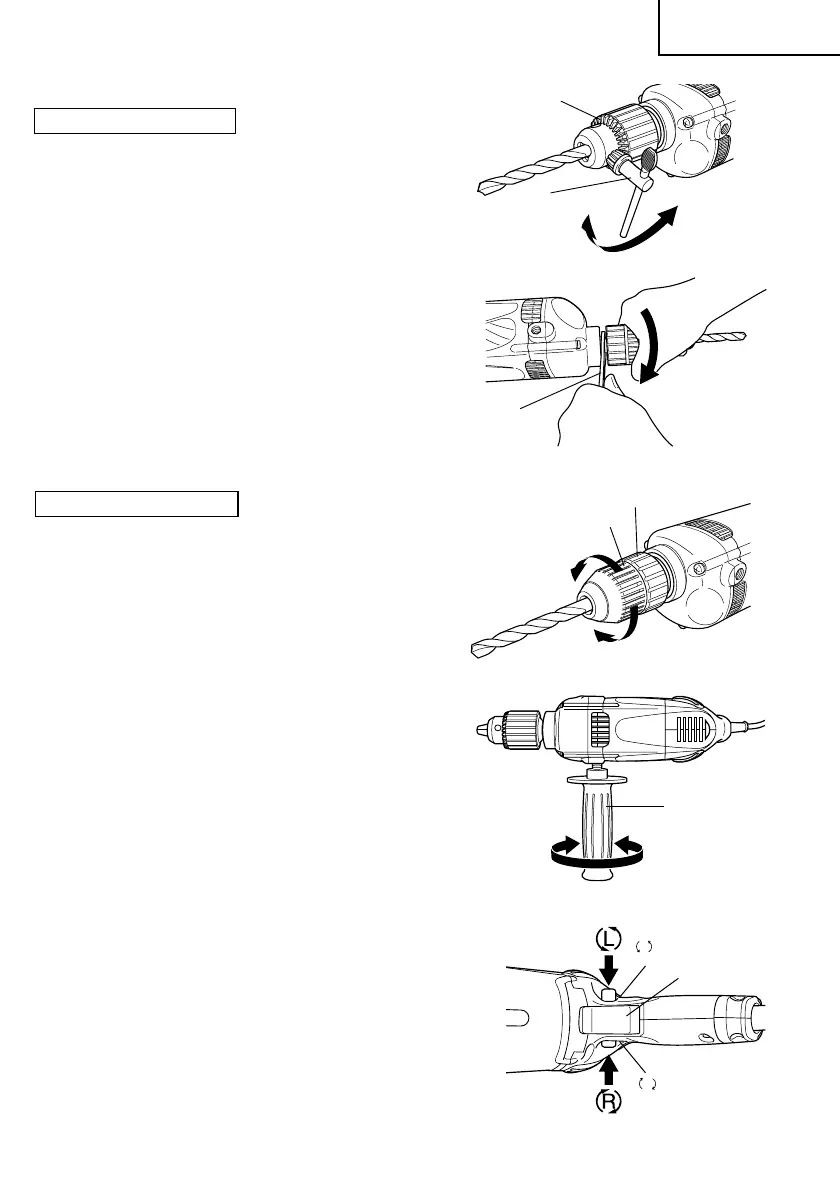

7. Montage et démontage de la mèche
Mèche avec clavette (Fig. 2)
(1) Ouvrir les mâchoires du m andrin et insérer la
mèche dans le mandrin.
(2) M ettre la clavette à mandrin dans chacun des
trois trous du mandrin, et la tourner dans le
sens des aiguilles d’une montre (vue depuis
l’avant). Serrer à fond.
(3) Pour retirer la mèche, mettre la clavette à
mandrin dans l’un des trous du mandrin et la
tourner dans le sens inverse des aiguilles
d’une montre.
(4) S’il est difficile de desserrez le manchon,
fixer le mandrin en utilisant la clé pour
mandrin, maintenir fermement le manchon
et tourner dans le sens du dévissage (sens
contraire des aiguilles d’une montre quand
le manchon est vu de l’avant).
Mèche sans clavette (Fig. 4)
(1) Ouvrir les mâchoires du m andrin et insérer la
mèche dans le mandrin.
Pour ouvrir les mâchoires du mandrin, tenir
la bague tout en tournant le manchon dans le
sens inverse des aiguilles d’une montre (vu
depuis l’avant).
(2) Tenir fermement la bague et tourner le
manchon dans le sens des aiguilles d’une
montre. Serrer à fond.
(3) Pour retirer la mèche, tenir fermement la
bague et tourner le manchon dans le sens
inverse des aiguilles d’une montre.
8. Installation de la poignée latérale (Fig.
5)
Une poignée latérale est fournie avec la
perceuse. (Sauf avec le modèle D10VF)
Elle se monte sur le côté gauche ou sur le
côté droit de l’outil, selon que l’on est gaucher
ou droitier.
Pour m onter la poignée latérale, la faire passer
dans la douille sur le côté voulu de l’outil et
la serrer à fond.
9. Vérification du sens de rotation (Fig. 6)
La mèche tourne dans le sens des aiguilles
d’une montre (vue de l’arrière) quand on
appuie sur le côté R du bouton-poussoir.
Fig. 3
Fig. 2
Fig. 4
Fig. 5
Fig. 6
Clef pour
mandrin
Serrer
Desserrer
Manchon
Bague
Serrer
Desserrer
Utilisant
la clé pour
mandrin
Poignée latérale
Desserrer
Serrer
L
mark
R
mark
Gâchette du
interrupteur
Mandrin
Desserrer
