28
Français
Appuyer sur le côté L du bouton-poussoir
pour la faire tourner dans le sens inverse des
aiguilles d’une montre.
(Il y a des repères
L
(gauche) et
R
(droite)
sur le corps de l’outil.)
10.Fixation de l’angle (accessoire
disponible en option pour les modèles
D13VF et D13VG)

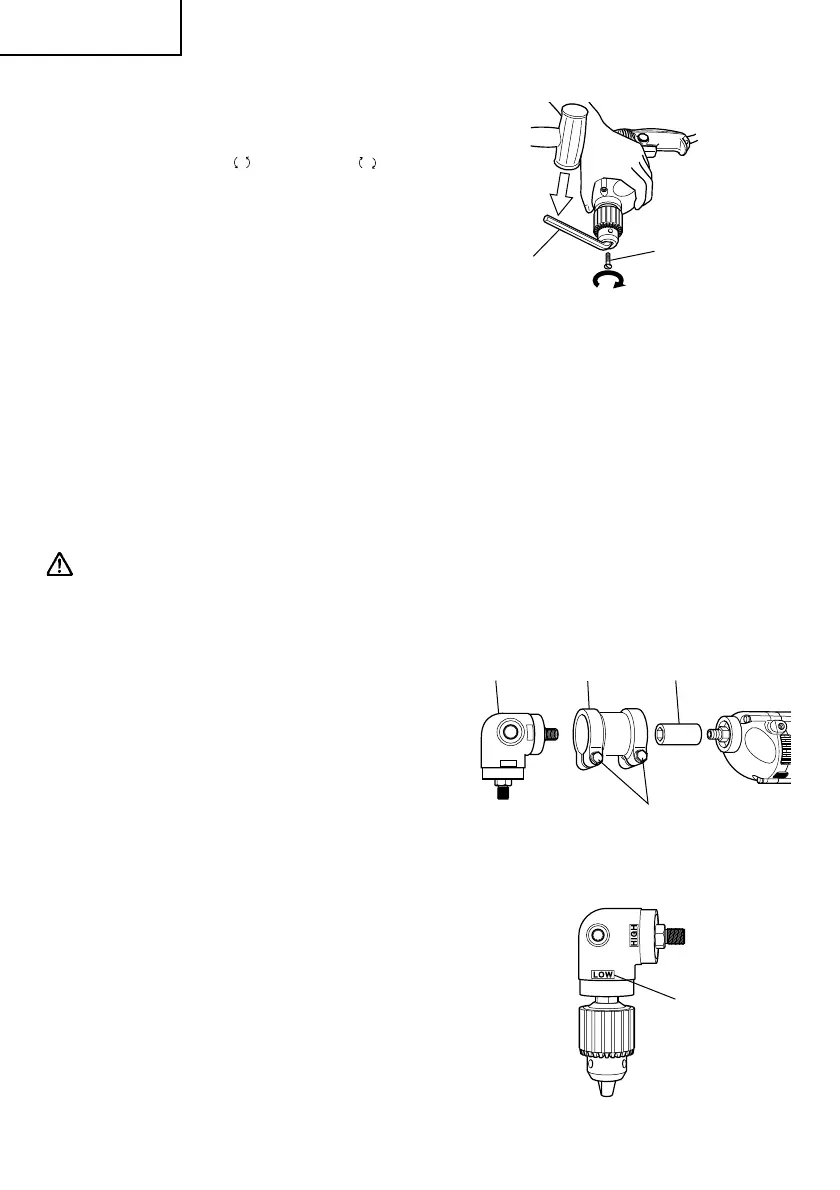

(1) Retrait du mandrin de la perceuse (Fig. 7)
䡬 Pour retirer le mandrin de la perceuse, ouvrir
les mâchoires du mandrin au maximum et
tourner la vis de verrouillage vers l’extérieur
(filetage à gauche). Cette vis verrouille le
mandrin sur l’axe. Puis, tenir la perceuse de
façon que seul le m andrin repose solidem ent
et complètement sur le bord d’un établi solide.
Installer la clé à barre hexagonale dans le mandrin. Tourner le mandrin jusqu’à ce que la
clé forme un angle d’environ 30° par rapport au dessus de l’établi, et frapper d’un grand
coup sur la clé avec un marteau de façon que le mandrin tourne dans le sens inverse des
aiguilles d’une montre (vu de l’avant). Cela desserrera le mandrin de l’axe avec filetage
à droite, et il est maintenant possible de retirer le mandrin à la main.
ATTENTION
Si l’on ne réussit pas à retirer le mandrin en le frappant avec la clé, ne pas frapper trop
fort avec la clé et envoyer la perceuse à un SERVICE APRES-VENTE HITACHI AGREE.
(2) Fixation de l’angle
䡬 Après avoir retiré le mandrin, emboîter le
couplage sur l’axe de la perceuse. Fixer le
manchon du raccord sur le cache du
réducteur, fixer l’angle à l ’autre extrémité du
manchon de raccord, tourner légèrement
l’angle dans l’un ou l’autre sens de façon que
l’orifice hexagonal du couplage s’emboîte
dans la section hexagonale de l’angle, et
serrer le manchon de raccord à l’aide des
boulons de serrage.
Serrer deux boulons de serrage de façon
uniforme et à tour de rôle au couple de 61-70
In
.
lbs (70-80 kg
.
cm) (force égale à un tour de
poignet de la clé à fourche fournie pour le
serrage des boulons de serrage). (Fig. 8)
䡬 Pour utiliser l’angle à faible vitesse, fixer le
m andrin sur l’axe de l’angle en face du repère
latéral “ LOW” , et fixer avec la vis de
verrouillage. A ce réglage, la vitesse de
perçage tombe à environ 70% et le couple de
perçage augmente jusqu’à environ 150%.
(Fig. 9)
Fig. 8
Fig. 9
Fig. 7
Clé à barre
hexagonale
Vis de
verrouillage
Desserrer
Angle
Manchon du
raccord
Couplage
Boulon de
serrage
Faible vitesse
