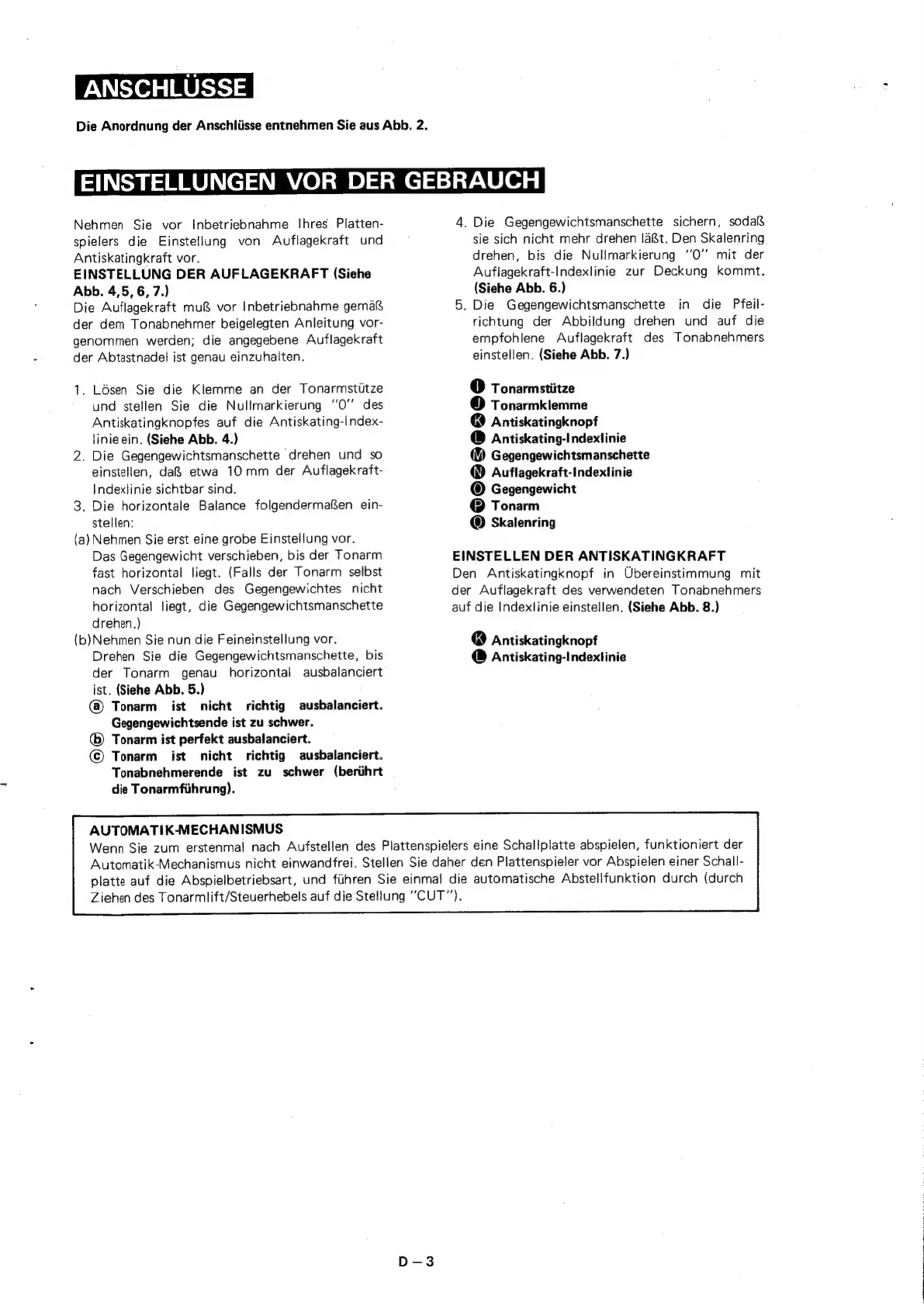

ANSCHLUSSE
Die Anordnung der Anschliisse entnehmen Sie aus Abb. 2.
EINSTELLUNGEN
VOR
DER
GEBRAUCH
Nehmen Sie vor Inbetriebnahme Ihres Platten-
spielers die Einstellung von Auflagekraft und
Antiskatingkraft vor.
EINSTELLUNG DER AUFLAGEKRAFT (Siehe
Abb. 4,5, 6, 7.)
Die Auflagekraft mu vor Inbetriebnahme gemais
der dem Tonabnehmer beigelegten Anleitung vor-
genommen werden; die angegebene Auflagekraft
der Abtastnadel ist genau einzuhalten.
1. Lésen Sie die Klemme an der Tonarmstutze
und stellen Sie die Nullmarkierung ‘’0" des
Antiskatingknopfes auf die Antiskating-Index-
linie ein. (Siehe Abb. 4.)
2. Die Gegengewichtsmanschette drehen und so
einstellen, da& etwa 10mm der Auflagekraft-
Indextinie sichtbar sind.
3. Die horizontale Balance folgendermaften ein-
stellen:
(a) Nehmen Sie erst eine grobe Einstellung vor.
Das Gegengewicht verschieben, bis der Tonarm
fast horizontal liegt. (Falls der Tonarm selbst
nach Verschieben des Gegengewichtes nicht
horizontal liegt, die Gegengewichtsmanschette
drehen.)
(b) Nehmen Sie nun die Feineinstellung vor,
Drehen Sie die Gegengewichtsmanschette, bis
der Tonarm genau horizontal ausbalanciert
ist. (Siehe Abb. 5.)
@ Tonarm ist nicht richtig ausbalanciert.
Gegengewichtsende ist zu schwer.
® Tonarm ist perfekt ausbalanciert.
© Tonarm ist nicht richtig ausbalanciert.
Tonabnehmerende ist zu schwer (beriihrt
die Tonarmfihrung).
AUTOMATIK-MECHANISMUS
4. Die Gegengewichtsmanschette sichern, sodafs
sie sich nicht mehr drehen laRt. Den Skalenring
drehen, bis die Nullmarkierung ‘‘O’’ mit der
Auflagekraft-Indexlinie zur Deckung kommt.
(Siehe Abb. 6.)
5. Die Gegengewichtsmanschette in die Pfeil-
richtung der Abbildung drehen und auf die
empfohlene Auflagekraft des Tonabnehmers
einstellen. (Siehe Abb. 7.)
© Tonarmstiitze
@ Tonarmklemme
Kk) Antiskatingknopf
@ Antiskating-Indexlinie
(® Gegengewichtsmanschette
@ Auflagekraft-Indexlinie
@ Gegengewicht
@ Tonarm
@ Skalenring
EINSTELLEN DER ANTISKATINGKRAFT
Den Antiskatingknopf in Ubereinstimmung mit
der Auflagekraft des verwendeten Tonabnehmers
auf die Indexlinie einstellen. (Siehe Abb. 8.)
®@ Antiskatingknopf
@ Antiskating-Indextinie
Wenn
Sie
zum
erstenmal
nach
Aufstellen
des
Plattenspielers
eine
Schallplatte
abspielen,
funktioniert
der
Automatik-Mechanismus
nicht
einwandfrei.
Stellen
Sie
daher
den
Plattenspieler
vor
Abspielen
einer
Schall-
platte
auf
die
Abspielbetriebsart,
und
fiihren
Sie
einmal
die
automatische
Abstellfunktion
durch
(durch
Ziehen
des
Tonarmlift/Steuerhebels
auf
die
Stellung
“CUT”).
