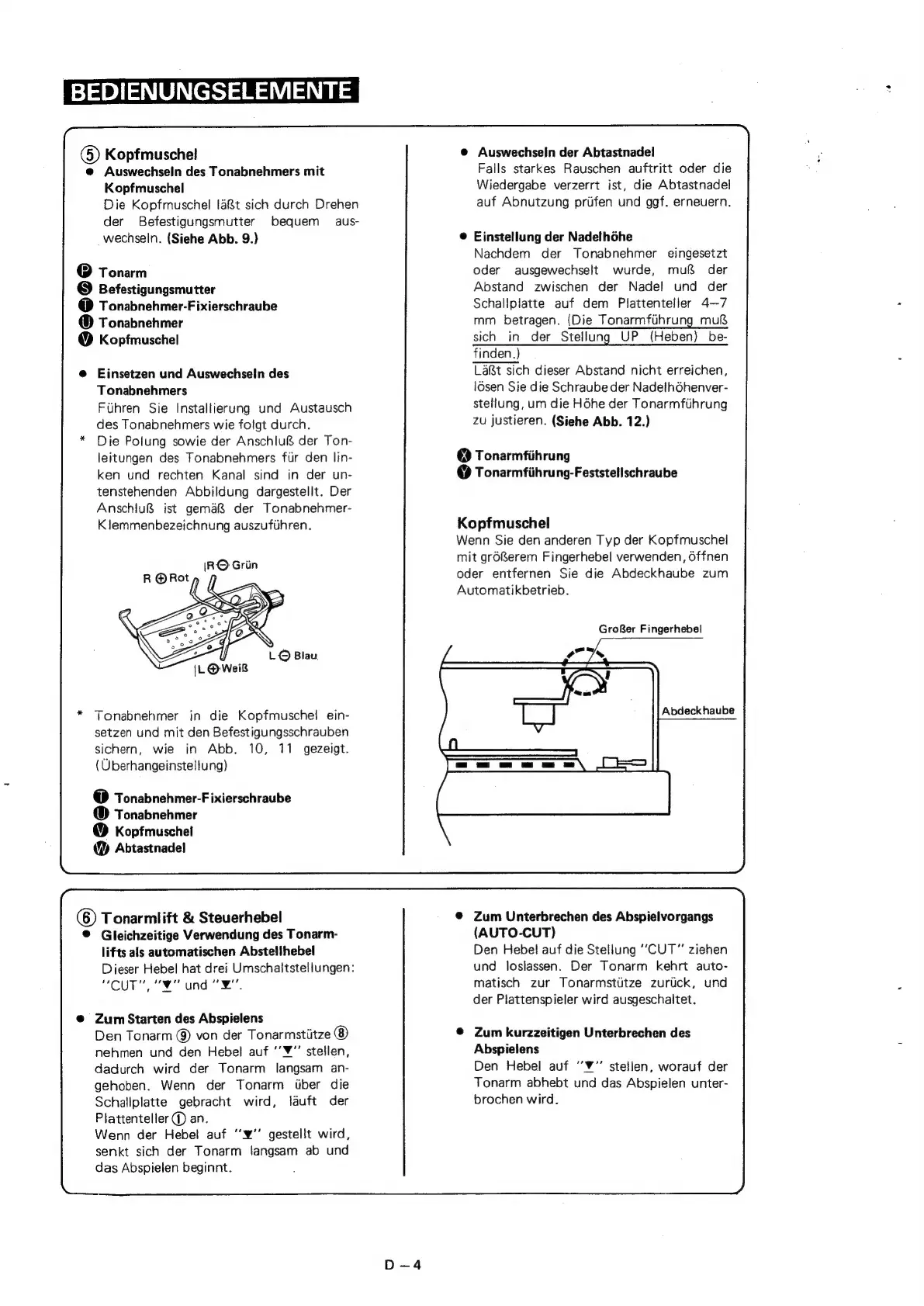

BEDIENUNGSELEMENTE
(5) Kopfmuschel
@ Auswechseln des Tonabnehmers mit
Kopfmuschel
Die Kopfmuschel lat sich durch Drehen
der Befestigungsmutter bequem aus-
wechseln. (Siehe Abb. 9.)
e@ Auswechselin der Abtastnadel
Falls starkes Rauschen auftritt oder die
Wiedergabe verzerrt ist, die Abtastnadel
auf Abnutzung priifen und ggf. erneuern.
Einstellung der NadelhdGhe
Nachdem der Tonabnehmer eingesetzt
oder ausgewechselt wurde, mu der
Abstand zwischen der Nadel und der
Schallplatte auf dem Plattenteller 4—7
mm betragen. (Die Tonarmfihrung mu
sich_in_ der Stellung UP (Heben) be-
finden.)
Lat sich dieser Abstand nicht erreichen,
ldsen Sie die Schraube der Nadelth6henver-
stelung, um die Hohe der Tonarmfithrung
zu justieren. (Siehe Abb. 12.)
® Tonarm
@ Befestigungsmutter
@ Tonabnehmer-Fixierschraube
@® Tonabnehmer
@ Kopfmuschel
@ Einsetzen und Auswechseln des
Tonabnehmers
Fiihren Sie Installierung und Austausch
des Tonabnehmers wie foigt durch.
* Die Polung sowie der Anschluf der Ton-
leitungen des Tonabnehmers fur den lin-
ken und rechten Kanal sind in der un-
tenstehenden Abbildung dargestellt. Der
Anschlu ist gema& der Tonabnehmer-
Klemmenbezeichnung auszufihren.
€ Tonarmfiihrung
@ Tonarmfiihrung-Feststellschraube
Kopfmuschel
Wenn Sie den anderen Typ der Kopfmuschel
mit grORerem Fingerhebel verwenden, offnen
oder entfernen Sie die Abdeckhaube zum
Automatikbetrieb.
GroRer Fingerhebel
Tonabnehmer in die Kopfmuschel ein- Abdeckhaube
setzen und mit den Befestigungsschrauben
sichern, wie in Abb. 10, 11 gezeigt.
(Uberhangeinsteliung)
@ Tonabnehmer-Fixierschraube
® Tonabnehmer
@ Kopfmuschel
() Abtastnadel
@ Zum Unterbrechen des Abspielvorgangs
(AUTO-CUT)
Den Hebe! auf die Stellung “‘CUT”’ ziehen
und losilassen. Der Tonarm kehrt auto-
matisch zur Tonarmstitze zuruck, und
der Piattenspieler wird ausgeschaltet.
©) Tonarmlift & Steuerhebel
®@ Gleichzeitige Verwendung des Tonarm-
lifts als auttomatischen Abstellhebel
Dieser Hebel hat drei Umschaltstellungen:
“CUT”, "W" und “©.
@ Zum Starten des Abspielens
Den
Tonarm
@)
von
der
Tonarmstiitze
Zum
kurzzeitigen
Unterbrechen
des
nehmen und den Hebel auf ‘’¥”’ stellen,
dadurch wird der Tonarm langsam an-
gehoben. Wenn der Tonarm Uber die
Schallplatte gebracht wird, lauft der
Plattenteller @ an.
Wenn der Hebel auf ‘¥’’ gestellt wird,
senkt sich der Tonarm langsam ab und
das Abspielen beginnt.
Abspielens
Den Hebel auf ’¥’’ stellen, worauf der
Tonarm abhebt und das Abspielen unter-
brochen wird.
