— 23 —
Français
UTILISATION
REMARQUE : Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux
de votre cloueur.

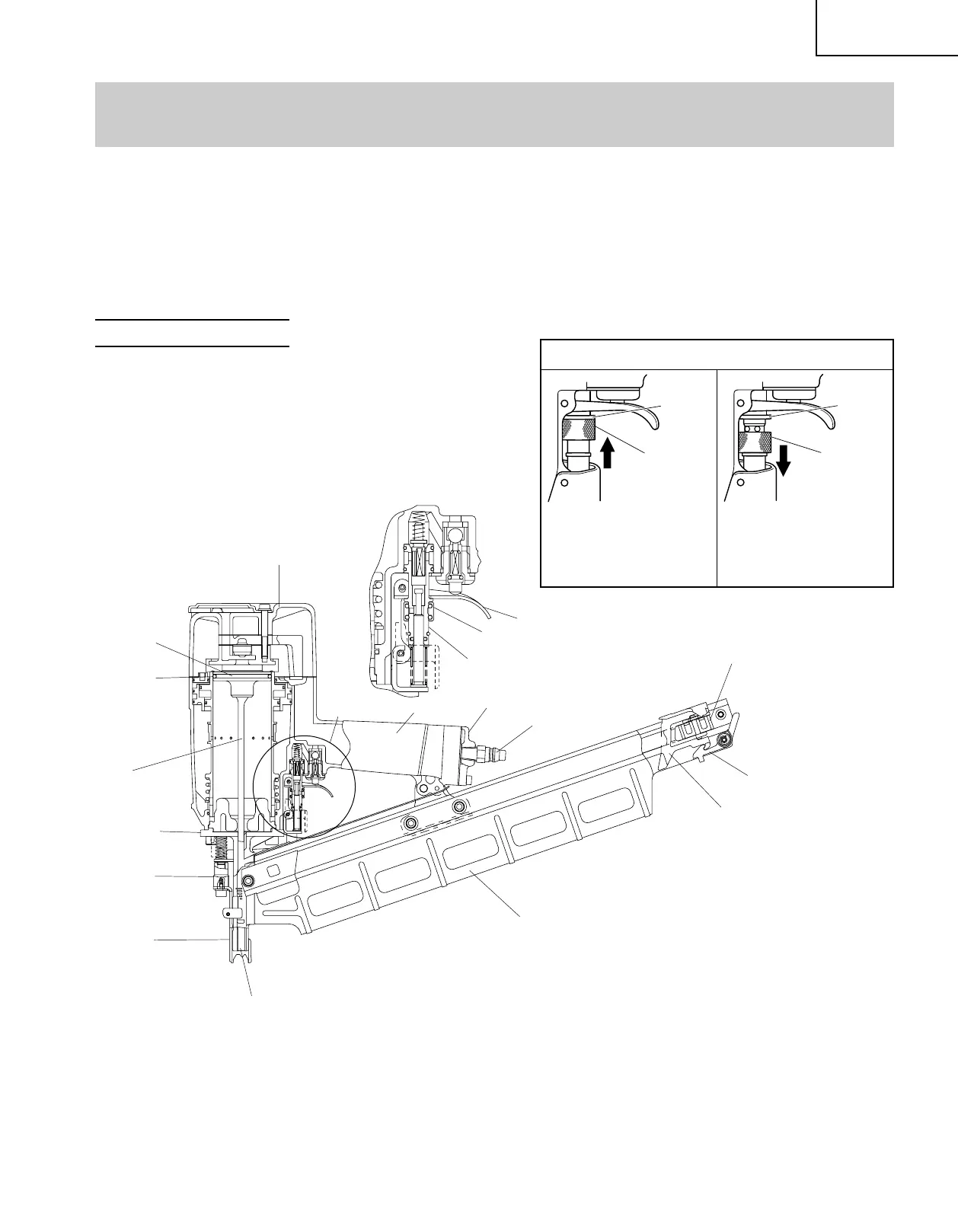

NOM DES PIECES
Dispositif de commutation d’opération de clouage
Dispositif de
commutation
MÉCANISME DE
DÉCLENCHEMENT
SIMPLE
(Dispositif de commutation :
position relevée)
MÉCANISME DE
DÉCLENCHEMENT PAR
CONTACT
(Dispositif de commutation :
position abaissée)
Garni-
ture de
valve
Dispositif de
commutation
Garni-
ture de
valve
Bec
Piston
Joint
torique
du piston
Couvercle
d’échappement
Lame
d’entraînement
Levier-
poussoir
Ajusteur
Tête de clouage (sortie)
Corps
Gâchette
Capuchon
Ressort de rebond
Alimentateur de clous
Ensemble de magasin
Levier d'arrêt
Bouch d'air
(vendu
séparément)
Vue agrandie de la section de la valve
Section
de la
valve
Dispositif de commutation
Garniture de valve
[
]
NR83A2
(avec réglage
de profondeur)
