— 43 —
Español

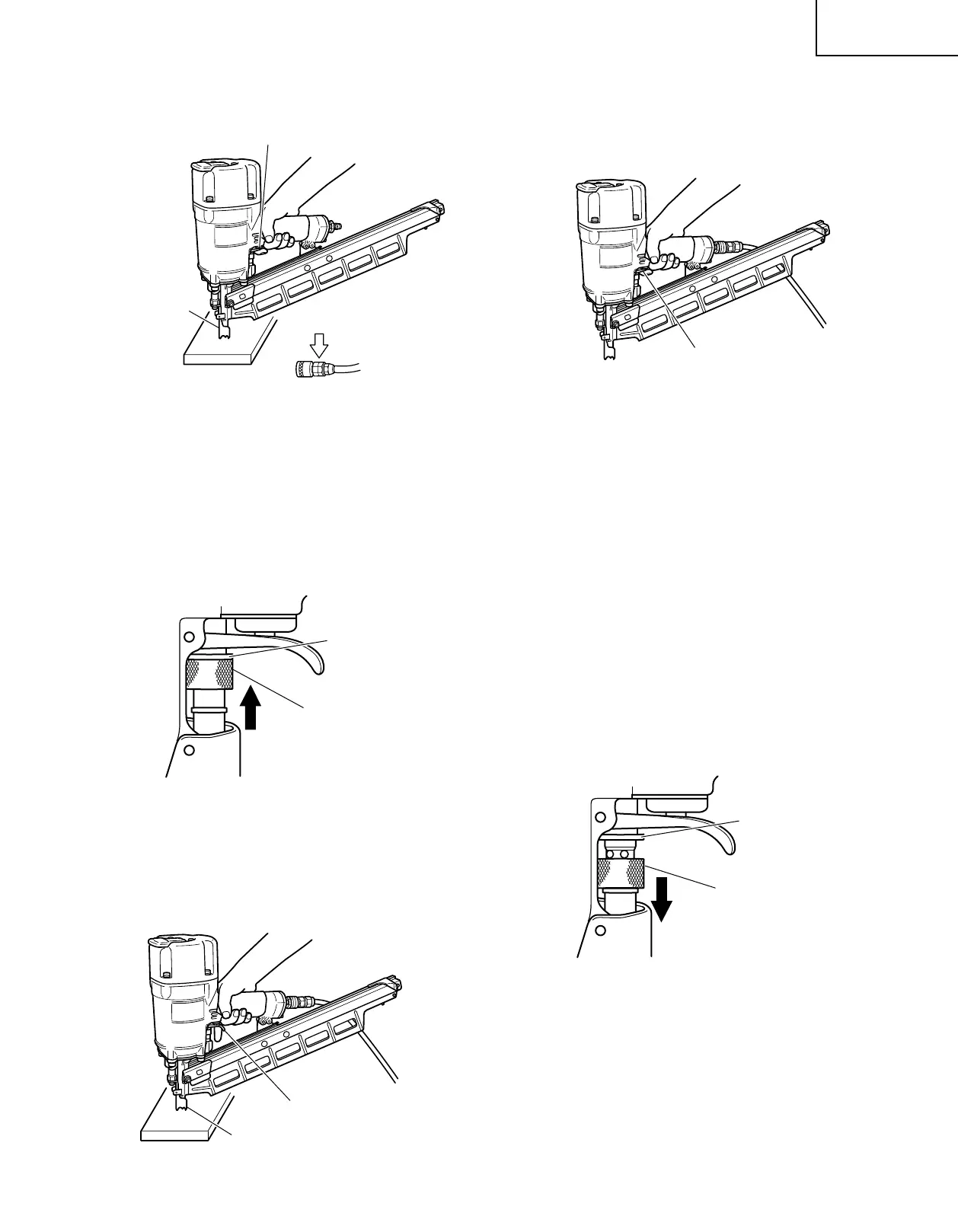

Buje de
válvula
Dispositivo de
conmutación
Posición hacia abajo
(4) Retire la palanca de empuje de la madera.
Seguidamente, dirija el clavador hacia abajo, jale el gatillo
y espere en esa posición durante 5 segundos o más.
䡺 EL CLAVADOR NO DEBERÁ FUNCIONAR.
(5) 1 Sin tocar el gatillo, presione la palanca de empuje
contra la pieza de trabajo.
Apriete el gatillo.
䡺 EL CLAVADOR DEBERÁ FUNCIONAR.
2 Sostenga el gatillo hacia atrás el gatillo mientras
retira la palanca de empuje de la madera.
䡺 El clavador permanece en estado activado (la hoja
del impulsor permanecerá en la parte inferior).
3 Retire el dedo del disparador.
䡺 La operación del clavador finalizará (la hoja del
impulsor volverá a la posición superior).
(6) Ajuste el dispositivo de conmutación a la posición
hacia abajo (MECANISMO DE ACTUACIÓN POR
CONTACTO).
(Ajuste el dispositivo de conmutación a la posición
completamente hacia abajo, tal como se muestra en el
diagrama. De lo contrario, no funcionará
correctamente.)
Con el clavador fuera de la pieza de trabajo, usted
podrá cargar clavos en el mismo.
Inserte clavos en la pieza de trabajo adecuados a la
aplicación.
䡺 EL CLAVADOR DEBERÁ FUNCIONAR.
(7) Si no observa nada anormal, cargue clavos en el
clavador.
Clave en la pieza de trabajo los mismos clavos que
vaya a utilizar en la aplicación real.
䡺 LA PALANCA DE EMPUJE DEBERÁ PODER
ACCIONARSE SIN DIFICULTAD.
(2) Ajuste la presión del aire a 70 psi (4,9 barias 5 kgf/
cm
2
).
Conecte la manguera de aire.
No cargue clavos en el clavador.
Ajuste el dispositivo de conmutación a la posición
hacia arriba (MECANISMO DE ACTUACIÓN SIMPLE).
(Ajuste el dispositivo de conmutación a la posición
completamente hacia arriba, tal como se muestra en
el diagrama. De lo contrario, no funcionará
correctamente.)
䡺 EL CLAVADOR NO DEBERÁ TENER FUGAS DE
AIRE.
(3) Retire el dedo del disparador y presione la palanca de
empuje contra la madera.
䡺 EL CLAVADOR NO DEBERÁ FUNCIONAR.
Gatillo
Palanca
de empuje
No conecte la
manguera de aire
Buje de
válvula
Posición hacia arriba
Dispositivo de
conmutación
No apriete el gatillo
Presione la palanca
de empuje
Apriete el gatillo
