3. 调整炭化刃之高度
注意!
若上述操作结束之后,炭化刃之高度不够精确,则
请执行下述操作。

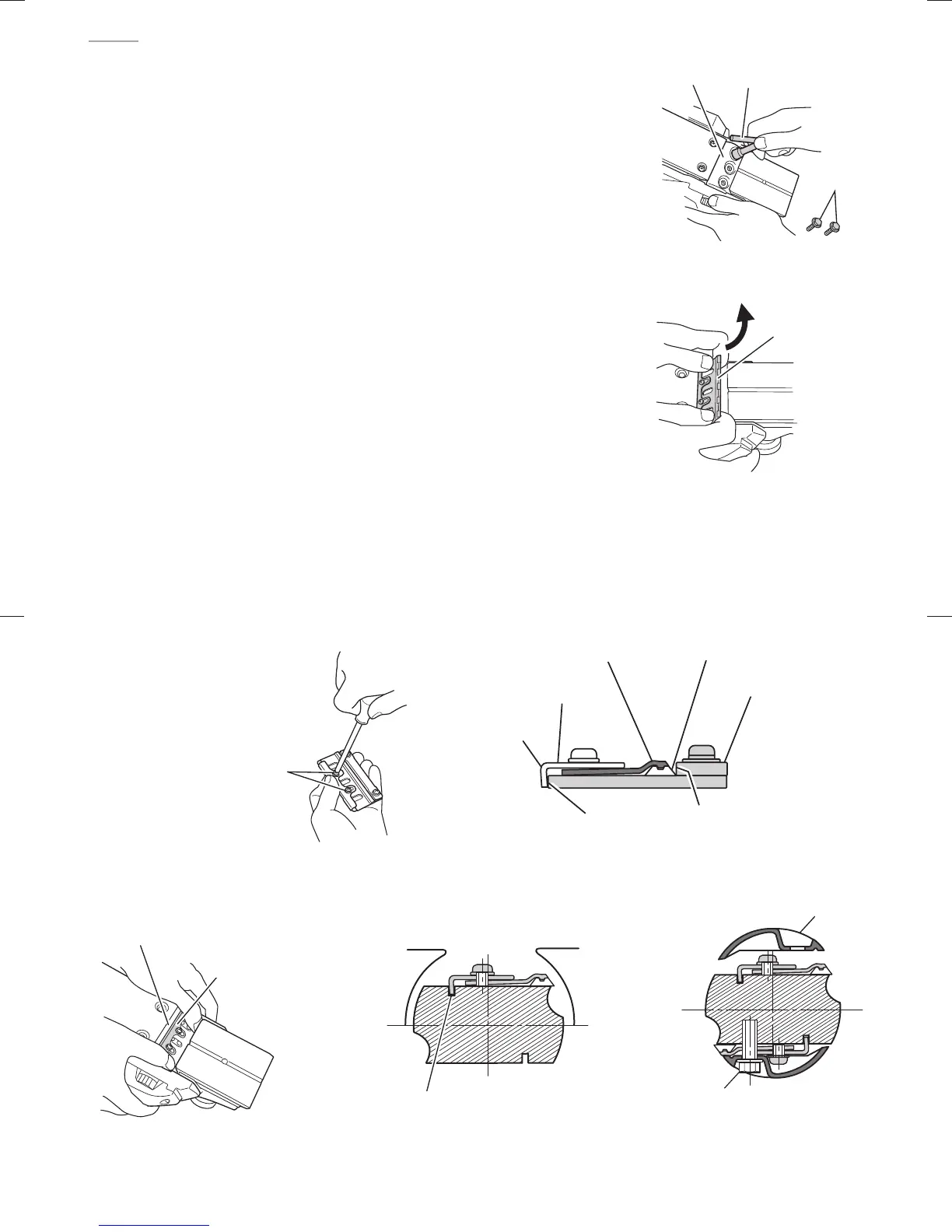

(1) 如图15 所示,用套筒扳手松开用于固定刀刃座的
3 根螺栓并将其拆下。
(2) 如图16 所示,拆下化刃之后,按箭头所示方向滑动
定位板 (B) 并将其拆下。
(3) 松开固定炭化刃,定位板 (A) 和定位板 (B) 的 2 颗螺
钉。
(4) 如图17、 18 所示,请一面将炭化刃缘调至定位规
的墙面 a,一面将定位板 (A) 的转动面按至墙面 b。
然后紧拧 2 颗螺钉固定之。
(5) 如图19、 20 所示,将安装在定位板 (B) 上的定位
板 (A) 的转动部份插入位刀刃座平坦部份的槽中。
(6) 如图21所示,将刀架置于已完成组件之上,并用
3 个螺栓固定之。务请拧紧螺栓。对反侧的炭化刃
也请按相同方法进行。
刀架
套筒板手
螺栓
图15
定位板 (B)
图16
机用螺钉
图17
转动面
定位板 (A)
定位板 (B)
炭化刃 (双刃型)
定位规
墙面 b
墙面 a
图18
刀刃座的平坦部份
定位板 (A)
图19
槽
图20
刀架
螺栓
图21
