4 CABLEADO ELÉCTRICO

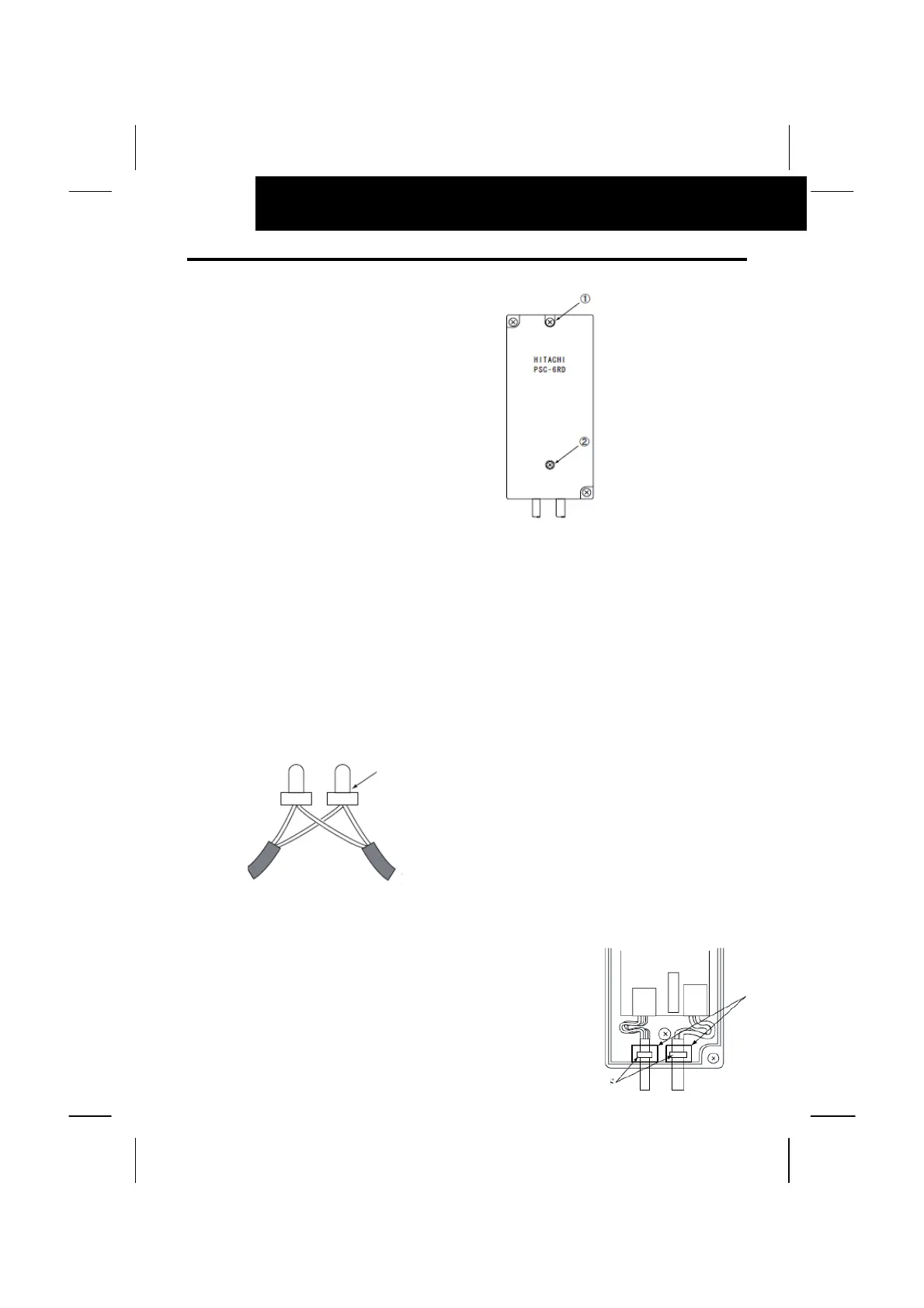

3.2. COMPONENTES INTERNOS Y CONEXIÓN DE CABLEADO
3.2.1. ACCESO
Quite los tornillos o y p y abra la tapa.
3.2.2. CONEXIÓN DE CABLEADO
 Conexión al aparato de aire acondicionado.
(i) Retire la tapa frontal del aparato de aire acondicionado y la tapa de la caja eléctrica.
(ii) El cable unido al conector del adaptador RAC se debe conectar al conector de la PCB interior.
(iii) Instale la tapa de la caja eléctrica con cuidado de no atrapar el cable. Consulte el manual de
instalación de cada uno de los aparatos de aire acondicionado para obtener información sobre
cómo conectar y montar el cable del adaptador RAC.
 PRECAUCIÓN:
Desconecte la fuente de alimentación antes de realizar esta tarea.
Desconecte la fuente de alimentación del disyuntor si la alimentación procede de la unidad
exterior.
 Conexión del cable de transmisión
El cable de transmisión H-LINK conectado al adaptador RAC debe conectarse a H-LINK.
 PRECAUCIÓN:
- Un cableado incorrecto podría provocar un fallo del adaptador
RAC. Preste especial atención de no aplicar una tensión elevada
como AC400/230V.
- Cuando realice las tareas de cableado, asegúrese de que no
proviene alimentación de la estación central ni del adaptador
RAC. Podría provocar un funcionamiento defectuoso. Apague los
dispositivos cuando realice las tareas de cableado.
- El cable lateral del adaptador RAC no debe sobrecargar el
conector.
- No atrape el cable cuando coloque la tapa del adaptador RAC.
- La brida se debe colocar en la posición fija.
Conector (accesorio)
Use el conector
proporcionado.
A otro dispositivo de
conexión de H-LINK
Cableado H-LINK
de adaptador RAC
Posición
fija
Brida
