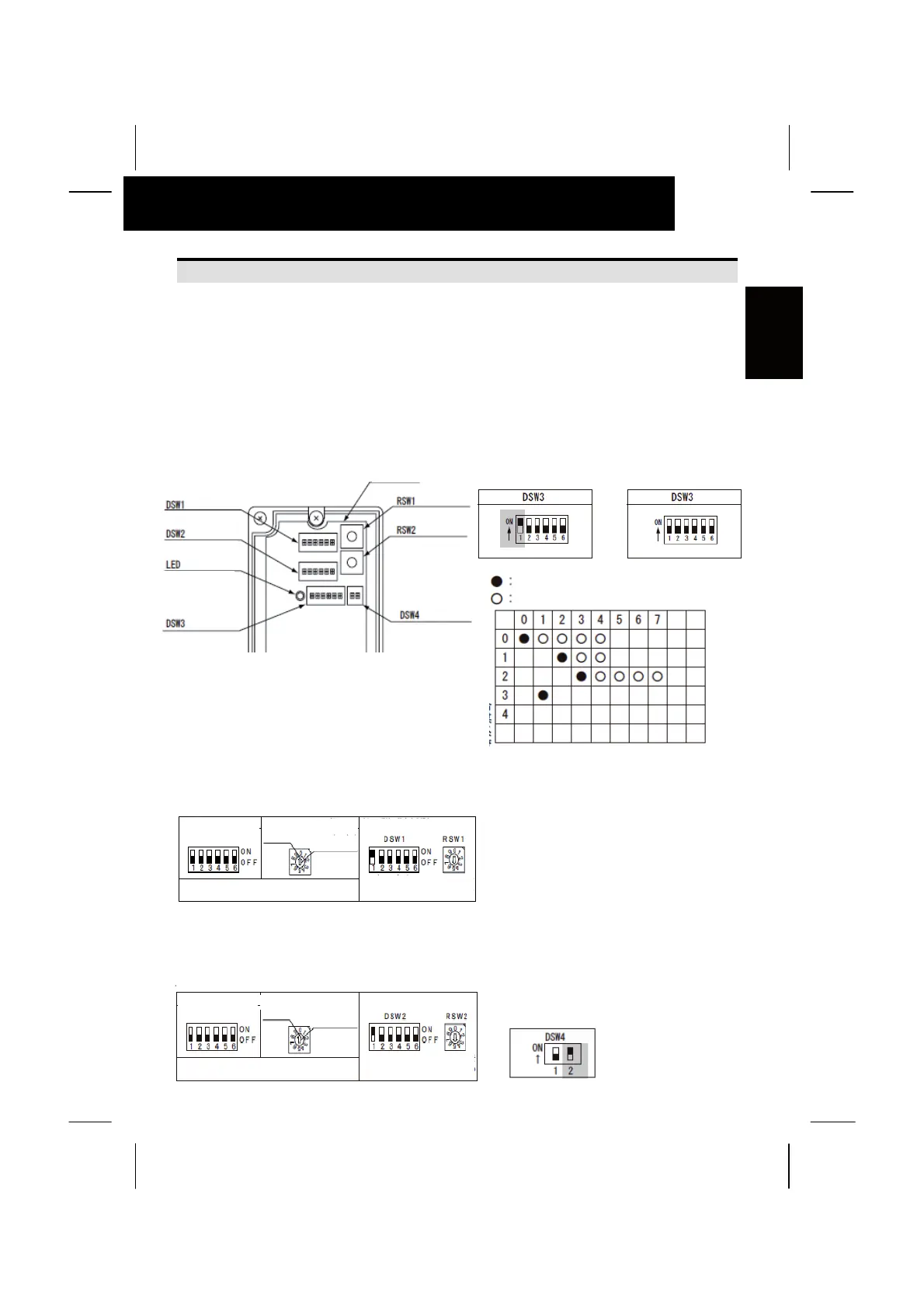

AJUSTE DE LOS CONMUTADORES DIP 5
ESPAÑOL
4. AJUSTE DE LOS CONMUTADORES DIP
1) El aparato de aire acondicionado debe
estar apagado para llevar a cabo el ajuste
de los conmutadores DIP. El ajuste no
será válido si el aparato de aire
acondicionado está encendido.
2) La posición de la instalación de los
conmutadores DIP es la que se muestra
continuación.
 PRECAUCIÓN:
No ajuste en la posición ON varias
patillas de DSW1 y DSW2.
3) RSW1 y DSW1 ajustan el número del
ciclo de refrigerante.
Ajuste del número de ciclo de refrigerante
4) RSW2 y DSW2 ajustan el número de
unidad.
Ajuste del nº de unidad
5) Ajuste secundario
Si se van a ajustar varios adaptadores
RAC en el mismo ciclo de refrigerante,
ajuste el adaptador RAC con el número
de unidad más pequeño como principal.
Si existe un único adaptador RAC en el
sistema de refrigerante, el adaptador
debe ser un principal. Ajústelo cambiando
DSW3.
− Ajuste principal
− Ajuste antes del envío
(ajuste secundario)
 PRECAUCIÓN:
No ajuste varios adaptadores
principales en el mismo ciclo de
refrigerante.
6) En caso de aplicar una tensión elevada de
forma errónea en el cableado H-LINK, se
corta el fusible instalado en un circuito de
transmisión en PCB. Dado el caso,
después de conectar correctamente el
cableado, ajuste en la posición ON la
patilla nº 2 de DSW4 en PCB y, a
continuación, se recupera el circuito de
transmisión. (Si comete el mismo error de
nuevo, el circuito de transmisión no se
podrá recuperar.)
PCB
(Ajuste del número de ciclo de
refrigerante)
(Ajuste del número
(Transmisión
H-LINK)
(Ajuste secundario)
(Ajuste del número
de unidad)
(Ajuste de
recuperación del
fusible
y de resistencia del
terminal)
(Ajuste del número de ciclo
de refrigerante)
DSW1
(dígito de decenas)
DSW1 y RSW1 se ajustan en 0 antes del envío.
Se pueden ajustar hasta 15 sistemas.
Se ajusta con un
destornillador.
posición
P. ej., ajuste de sistema en 15
La patilla nº 1 está
en la posición OFF
La posición se
ajusta en 5.
RSW1 (dígito de unidades)
DSW2
(
dí
g
ito de decenas
)
RSW2 (dígito de unidades)
DSW2 y RSW2 se ajustan en 0 antes del envío.
Se pueden ajustar hasta 15 sistemas.
Se ajusta con un
destornillador.
P. ej., ajuste de sistema en 15
La patilla nº 1 está
en la posición OFF
La posición se
ajusta en 5.
posición
Ajuste principal
Ajuste antes del envío (ajuste secundario)
PCB
Ajuste en la posición ON
la patilla nº 2 de DSW4.
