3. VERKABELUNG
3.1. SYSTEMAUFBAU
VORSICHT:
-Unterbrechen Sie vor der Verkabelung die Stromversorgung der Raumklimaanlage oder des
zentralen Steuergeräts.- Verlegen Sie die H-LINK-Kabel oder die Stromkabel NICHT entlang
der anderen Signalkabel. Andernfalls kann es aufgrund von Elektrorauschen etc. zu
Fehlfunktionen kommen. Falls eine Verlegung entlang anderer Übertragungskabel
unvermeidbar ist, sorgen Sie zwischen den Kabeln für einen Abstand von mindestens 30 cm
oder führen Sie das Kabel durch ein geerdetes Metallrohr.
- Berücksichtigen Sie bei der Verkabelung und Erdung die örtlichen Vorschriften und
Bestimmungen.
- Als Übertragungskabel bei H-LINK sollten folgende Kabel verwendet werden: zweiadrige Kabel
(0,75 mm2 bis 1,25 mm2) (Modell: VCTF, VCT, CVV, MVVS, CVVS, VVR, VVF) oder
zweiadrige Twisted-Pair-Kabel (Modell: KPEV, KPEV-Spez). Die Gesamtlänge des Kabels darf
1000 m nicht überschreiten.
- Verwenden Sie nur Kabel mit höchsten 3 Adern.
Raumklimaanlage
Außengerät
Innengerät

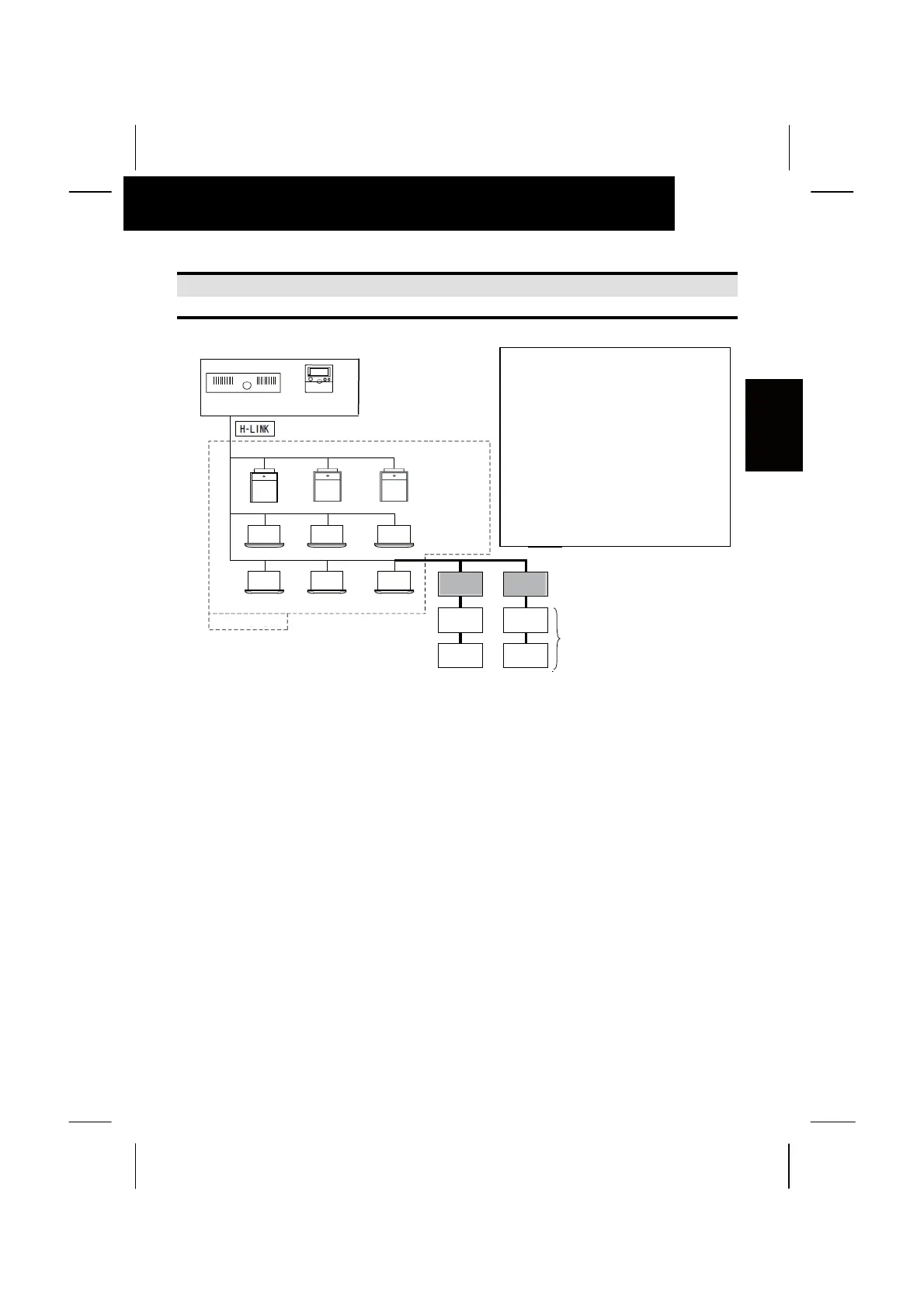

- Bis zu 128 Geräte können
angeschlossen werden, wenn H-LINK
nur aus einem RAC-Adapter besteht.
-
Bei einer Kombination mit H-LINK-
Geräten wie zentralisierte Klimaanlagen
können 16 Kühlsysteme und bis zu 128
Innengeräte verwendet werden.
- RAC-Adapter und Raumklimaanlage
sollten nacheinander angeschlossen
werden. Nur ein RAC-Adapter kann
nicht mehrere Raumklimaanlagen
steuern.
Zentraleinheiten-Web
Zentraleinheit
H-LINK
RAC-
Adapter
RAC-
Adapter
Innenge
rät
Innenger
ät
Außeng
erät
Außeng
erät
Innen
erät
