IINSTELLING DIP-SCHAKELAAR 5
NEDERLANDS
4. IINSTELLING DIP-SCHAKELAAR
1) Stel de dip-schakelaar in met de stroom
van de kamerairconditioning op OFF. De
instelling van de inhoud werkt niet als de
stroom is ingeschakeld.

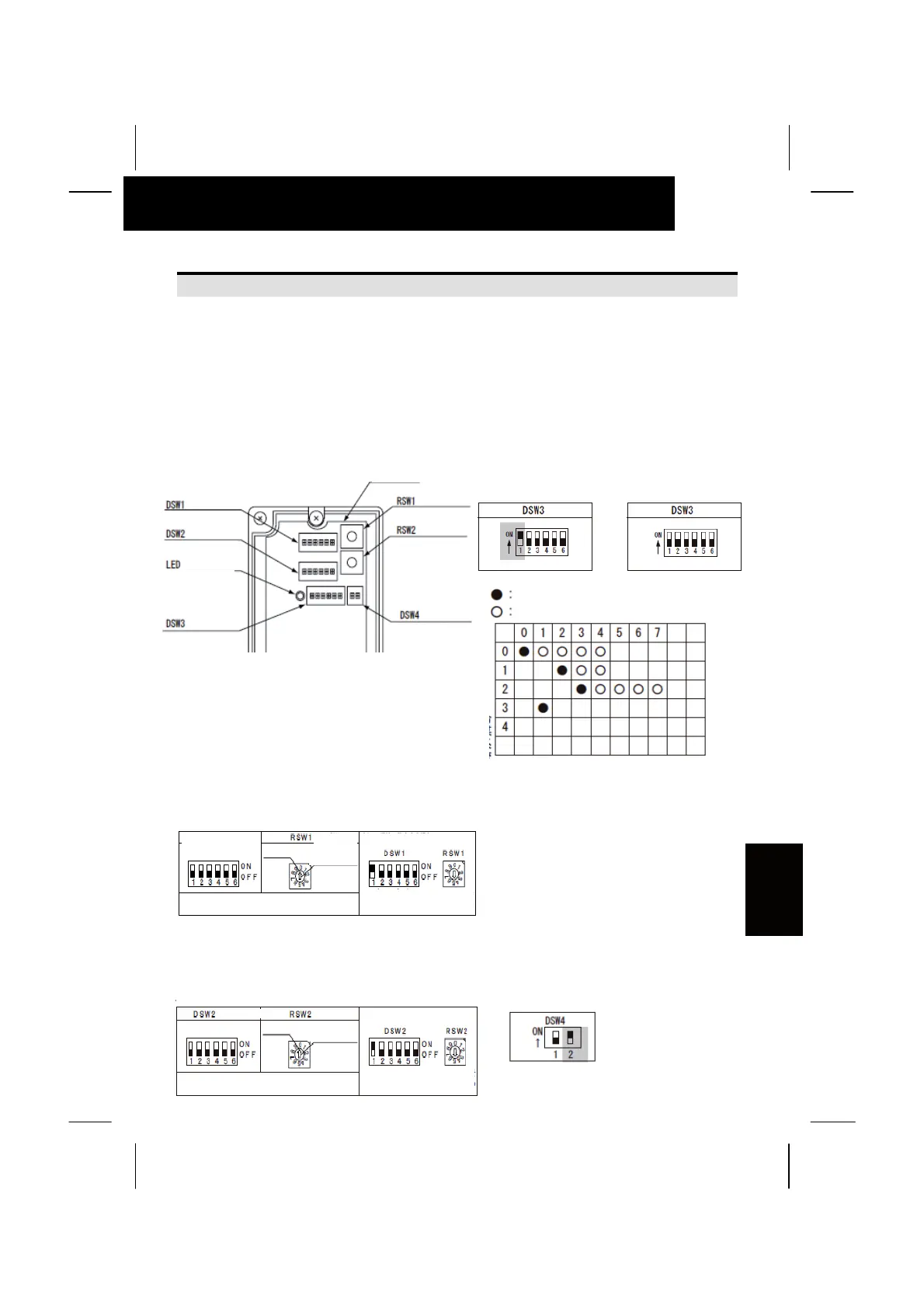

2) Hieronder ziet u de installatiepositie van
de dip-schakelaar.
 LET OP:
Zet geen meerdere DSW1- en DSW2-
pennen op ON.
3) Stel het koelmiddelcyclusnummer in bij
RSW1 en DSW1.
instelling koelmiddelcyclusnummer
4) Stel het unitnummer in bij RSW2 en
DSW2.
instelling unitnummer
5) Sub-instelling
Als u meerdere RAC-adapters instelt in
dezelfde koelmiddelcyclus, stel de RAC-
adapter met het kleinste unitnummer in
als de hoofdadapter. Als u één RAC-
adapter instelt in een koelsysteem, is
deze de hoofdadapter. Instellen door het
wijzigen van DSW3.
− Hoofdinstelling
− Instelling voor
verzending (sub-
instelling)
 LET OP:
Stel slechts één hoofdadapter in voor
een koelcyclus.
6) Bij verkeerd gebruik van hoogspanning op
de H-LINK-bedrading, springt de zekering
in het transmissiecircuit op de PCB. Zet in
dit geval na correctie van de bedrading
pen nummer 2 van DSW4 op de PCB op
ON, waarna het transmissiecircuit wordt
hersteld. (Als u deze fout nogmaals
maakt, wordt het transmissiecircuit niet
hersteld).
PCB
(Instelling koelcyclusnummer)
(Instelling unitnummer)
(H-LINK-
transmissie)
(Sub-instelling)
(Instelling
unitnummer)
(Herstellen
zekering,
instelling
terminalweerstand)
(Instelling
koelcyclusnummer)
DSW1 (tien cijferig)
DSW1 en RSW1 worden voor levering op 0 gezet.
U kunt maximaal 15 systemen instellen.
Instellen met een
schroevendraaier
stand
Ex) Instellen in 15 systemen
Nr. 1 pen staat op
OFF
De stand is
Instelling 5.
(één cijferig)
(tien cijferig)
(één cijferig)
DSW2 en RSW2 worden voor levering op 0 gezet.
U kunt maximaal 15 systemen instellen.
Instellen met een
schroevendraaier.
Ex) Instellen in 15 systemen
Pen nr. 1 staat op
OFF
De stand is
Instelling 5.
positie
Hoofdinstelling
Instelling voor verzending (sub-instelling)
PCB
Zet pen nr. 2 van DSW4
op ON
