4 ELEKTRISKA LEDNINGAR
3.2. INVÄNDIGA KOMPONENTER OCH LEDNINGSANSLUTNINGAR

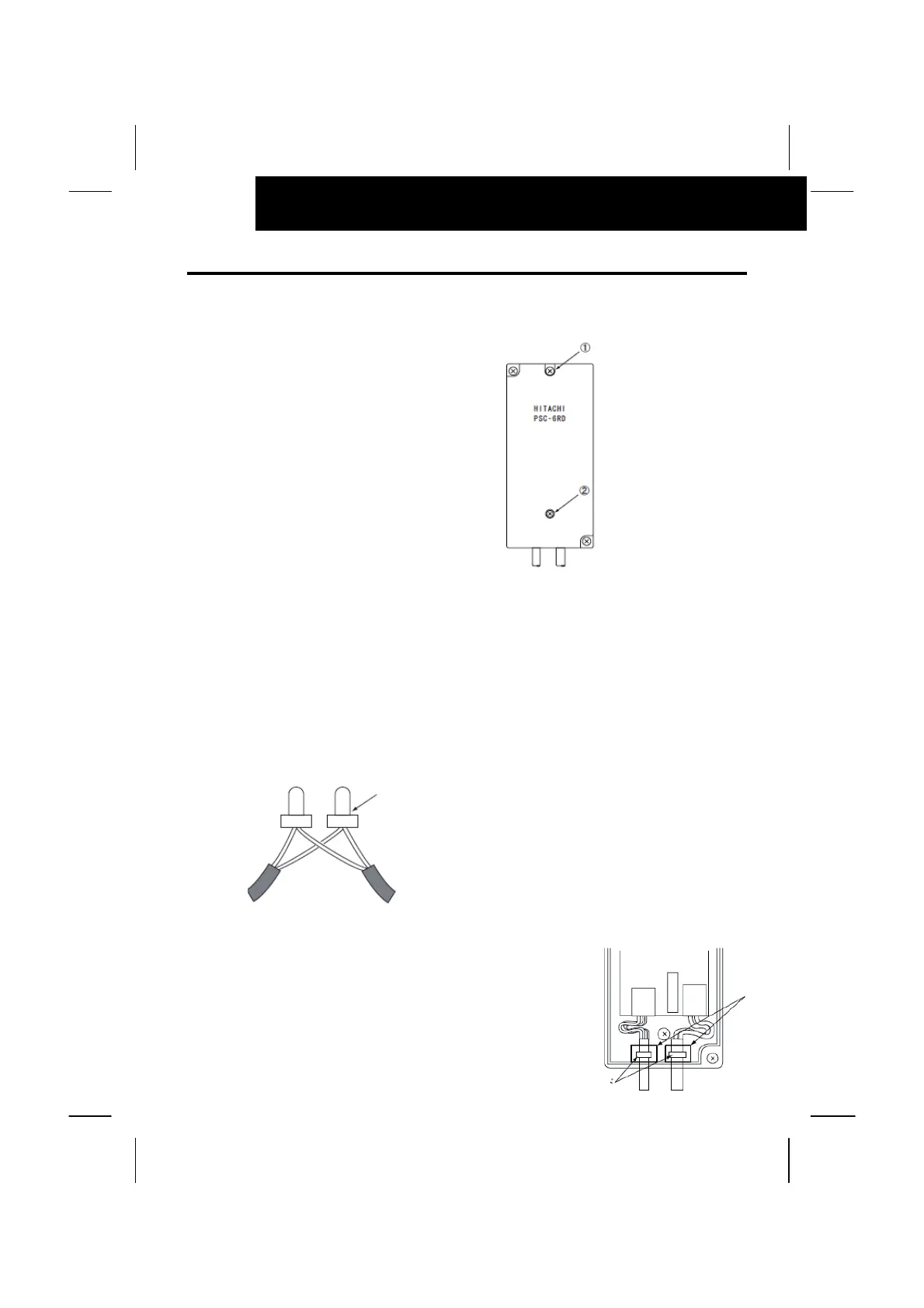

3.2.1. ÖPPNING
Öppna luckan genom att ta bort skruvarna (o och p.)
3.2.2. LEDNINGSANSLUTNING
 Anslutning av luftkonditioneringsaggregatet.
(i) Ta bort luftkonditioneringsaggregatets fronthölje och kopplingslådans hölje.
(ii) Anslut kabeln som sitter i adapterns kontakt på kretskortet (PCB) på inomhusenheten.
(iii) Montera kopplingslådans hölje. Var försiktig så att inte kabeln kläms. Hur adapterns kabel ska
anslutas och dras anges i installationshandboken till respektive luftkonditioneringsaggregat.
 OBS!
Dra ut nätkontakten innan du utför det här arbetet.
Stäng av kretsbrytaren vid strömkällan om strömmen kommer från utomhusenheten.
 Anslutning av överföringskabeln
Anslut överföringskabeln som sitter i adaptern i H-LINK.
 OBS!
– Om kabeln dras på ett felaktigt sätt kan det uppstå fel på adaptern.
Var särskilt noga med att inte ansluta till högspänning, t.ex.
400/230volt växelström.
– Dra inte ledningarna när strömmen är inkopplad till den centrala
enheten eller adaptern. Det kan skada utrustningen. Stäng av
enheterna när du drar ledningarna.
– Kabeln på adapterns sida får inte överbelasta fjärrkontrollen.
– Kläm inte kabeln när du fäster adapterns hölje.
– Band ska vara i fixerat läge.
Kontakt (tillbehör)
Använd
medföljande
kontakt
Till en annan H-LINK-
anslutningsenhet
Adapter
H-LINK-ledningar
Fixerat läge
Band
