39
INSTALLATIONS- UND BETRIEBSHANDBUCH
DEUTSCH
ACHTUNG:
Wenn die Gruppeneinstellung nicht ordnungsgemäß erfolgt,
überprüfen Sie, ob folgende Punkte erfüllt werden, und
führen Sie die Gruppeneinstellung durch die zentralisierten
ON/OFF-Steuerung erneut aus.
- Die Zentraleinheit ist mit demselben H-LINK-System
(Steuerleitung) verbunden, an das die zentralisierte
ON/OFF-Steuerung angeschlossen ist.
- Die Zentraleinheit wird mit Strom versorgt und die LCD-Anzeige
erscheint.
- Die Adresse der Zentraleinheit ist Nr. 0 (DSW1 - Pin 1 bis 3: OFF).
- Die Gruppeneinstellung wurde für Zone 1 der Zentraleinheit
Nr. 0 durchgeführt (Haupteinheit und Arbeitseinheit).
VORSICHT:
- Die Fernbedienung ist erforderlich, um Innengeräte mit der
zentralisierten ON/OFF-Steuerung zu steuern.
- Die Fernbedienung ist erforderlich, wenn andere zentralisierte
Steuerungen zusammen verwendet werden.
- Der Betrieb mittels zentralisierter ON/OFF-Steuerung ist
während der Gruppeneinstellung nicht verfügbar.

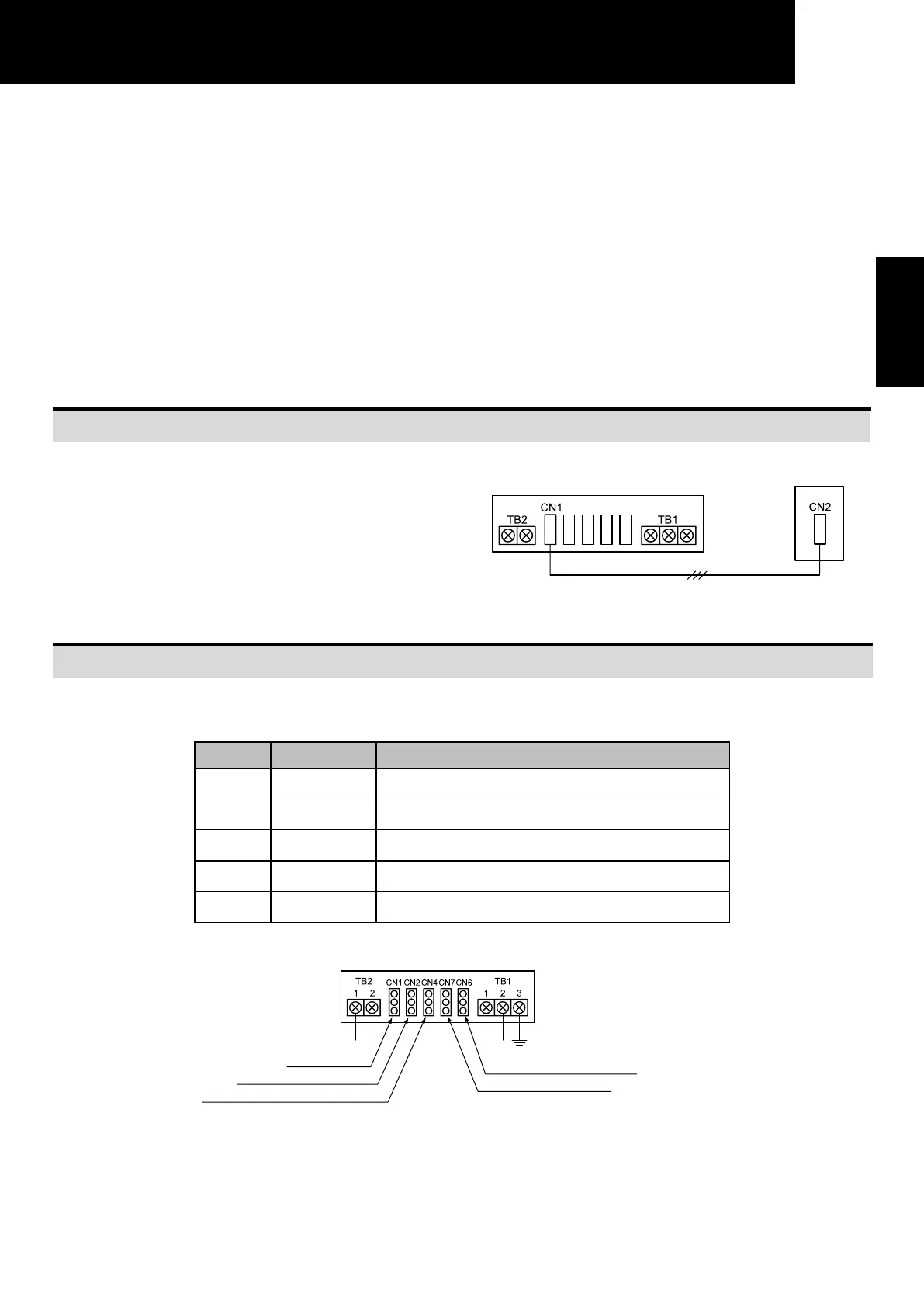

5. FUNKTION ZUR ZEITPLANSTEUERUNG
Wenn die zentralisierte ON/OFF-Steuerung an den Steuertimer
angeschlossen ist, kann sie den Betriebszeitplan des „RUN/STOP“-
Betriebs eine Woche lang dreimal pro Tag steuern.
Der „RUN/STOP“-Betrieb wird simultan gesteuert und die
Zeitplansteuerung für jede Gruppe ist nicht verfügbar.
Steuer-Timer
Zentralisierte ON/OFF-Steuerung
Übertragungskabel (im Lieferumfang des Steuertimers)
6. EXTERNE EINGANGS-/AUSGANGSFUNKTION
Die zentralisierte ON/OFF-Steuerung besitzt, wie nachstehend gezeigt, zwei Eingangs-/Ausgangsfunktionen:
Betriebsart Anschluss Einstellung
Eingang 1 CN2 1-2 Pin Notstopp
Eingang 2 CN4 2-3 Pin
Simultanbetrieb / -stopp (Level-Signal) oder
Simultanbetrieb (Impulssignal)
Eingang 3 CN4 1-2 Pin
Simultanstopp
(Impulssignal)
Ausgang 1 CN6 1-3 Pin Simultanbetriebausgang (12 V GS)
Ausgang 2 CN7 1-3 Pin Simultanalarmausgang (12 V GS)
Rückseite der
zentralisierten ON/OFF-Steuerung
Für Steuertimer
Für Notstoppeingang
Für Simultanbetriebs-/-stoppeingang
Für simultanen Betriebsausgang
Für simultanen Alarmausgang
