BRUGER- OG MONTERINGSVEJLEDNING

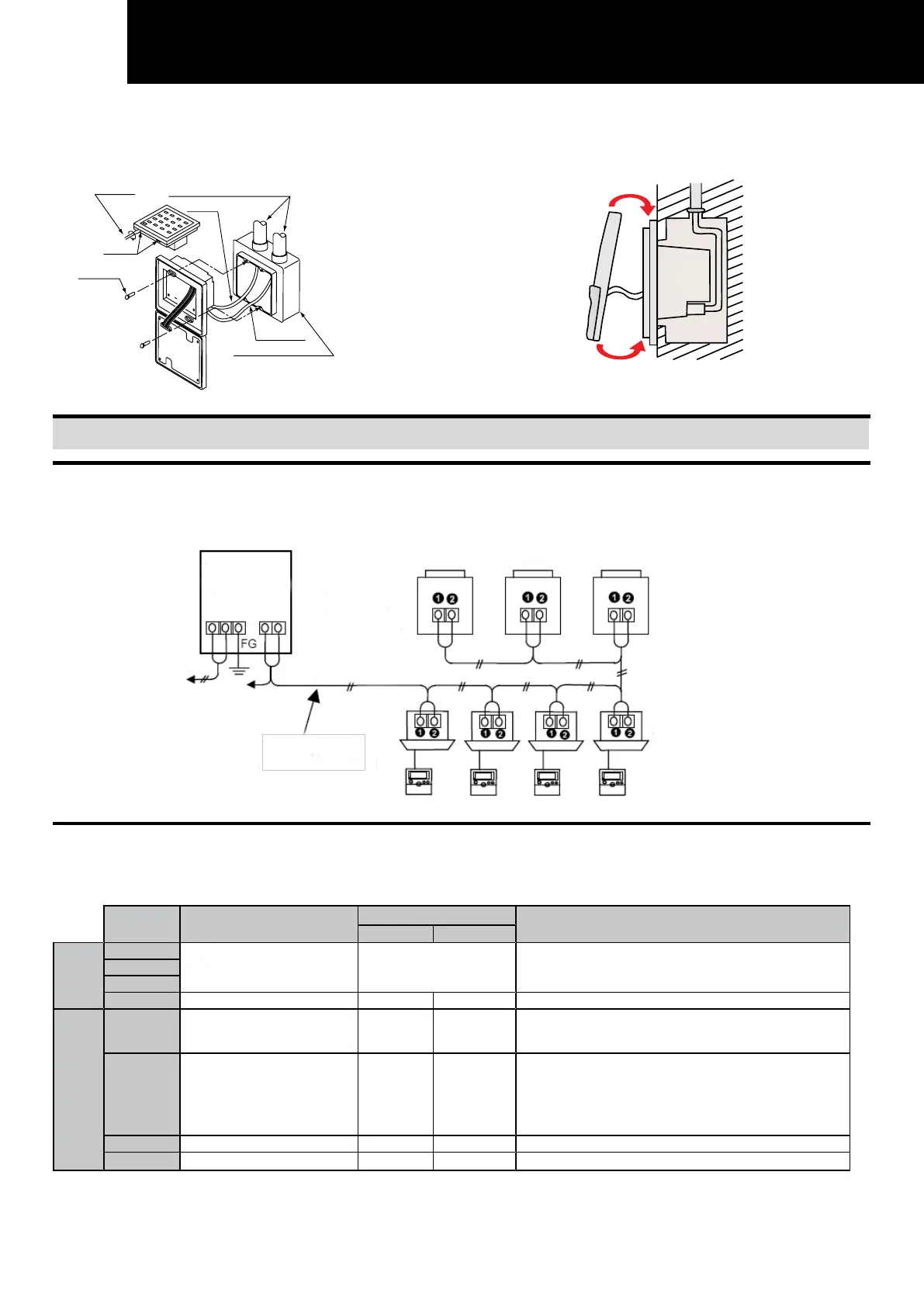

2. Monter strømforsyningsdelen på kontaktskabet.
Før ikke højspændingsledningen
og styreledningen igennem det
samme forbindelsesrør.
Skruetrækker
(2 stk.)
Skrue (x2)
Styreledning
Dæksel til kontaktskab
Højspændingsledning
3. Monter betjeningsenheden på strømforsyningsdelen. Monter først
toppen og derefter bunden.
(Leveres på stedet)
3. ELEKTRISK LEDNINGSFØRING
3.1. LEDNINGSDIAGRAM
Der kan tilsluttes op til 8 centrale ON/OFF-kontrolenheder til H-link-systemet (styreledningen).
Brug totrådet (0,75-1,25 mm
2
) eller parsnoet totrådet kabel (maks. 1,000 m) som transmissionskabel til den centrale ON/OFF-kontrolenhed,
udendørsenheden og mellem indendørsenhederne (DC5V). Kablerne må maks. være 1,000 m lange.
H-LINK II (Styreledning)
Parsnoet kabel med
afskærmning 0,75 mm
2
Skal tilsluttes til
klemmebræt

og

i indendørs- eller
udendørsenheden
Udendørsenhed
Indendørsenhed
Fjernbetjeningspanel
Til TB2 i den centrale
ON/OFF-kontrolenhed
Strømforsyning
(AC 220V eller 240V)
3.2. INDSTILLING AF VIPPEKONTAKTER
Indstil vippekontakterne som vist nedenfor.
Der kræves kun en adresseindstilling, hvis ere centrale ON/OFF-kontrolenheder (maks. 8 enheder) tilsluttes via H-link-systemet (styreledningen).
(Alle vippekontakterne er indstillet til OFF fra fabrikken.)
Kontakt nr. Indhold
Indstilling af DSW
Bemærkninger
OFF ON
SW18
1
Til adresseindstilling
Se beskrivelse n på
næste side.
Ved tilslutning af ere centrale ON/OFF-kontrolenheder med
H-LINK (styreledning), kræves en adresseindstilling for hver
central ON/OFF-kontrolenhed. (*)
2
3
4
Ikke i brug - - Indstil SW18-4-kontakten til OFF
SW19
1
Ekstern indgang 1
Omskifter Drift/Afbrydelse
niveau/impuls
Niveau Impuls
- Kun tilgængelig når SW19-1 er indstillet til OFF.
- Impulsstop når SW19-1 er indstillet til ON.
2
Samtidig brug af ere
centrale kontrolenheder
Nej Ja
Ved samtidig brug af følgende centrale kontrolenheder indstilles
SW19-2 til ON
- Centralenhed III-S
- Centralenhed W
- Centralenhed web
3
Ikke i brug - - Indstil SW19-3-kontakten til OFF
4
H-LINKII-tilpasselig Tilpasselig Ikke-tilpasselig Indstil SW19-4 i henhold til ”H-LINKII-tilpasselig” på side 3.
BEMÆRK:
(*): Når der anvendes ere centrale ON/OFF-kontrolenheder i det samme H-LINK-system (styreledning), må indstillingen af SW18 ikke overlappes.
