83
BRUGER- OG MONTERINGSVEJLEDNING
DANSK

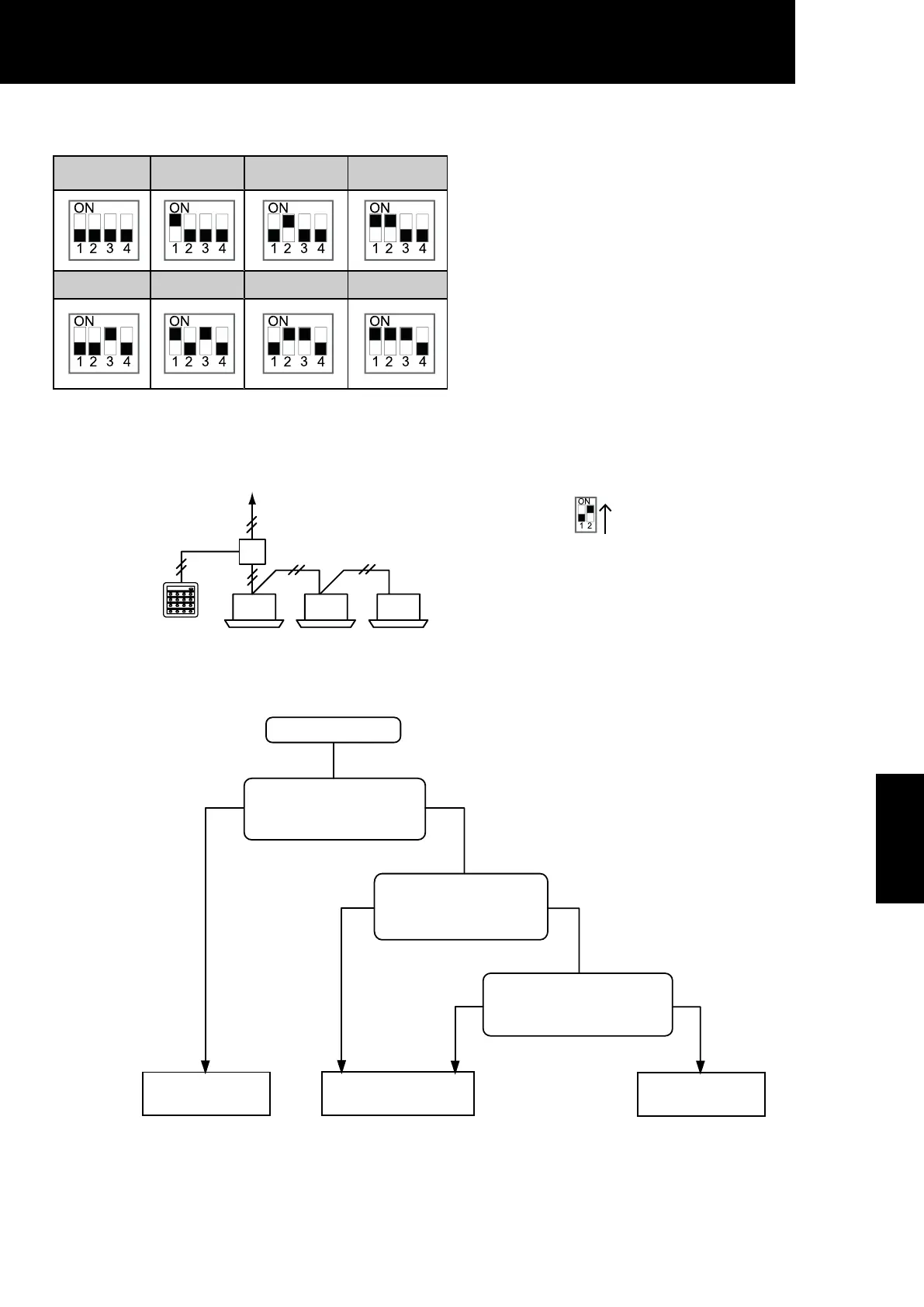

¡ SW18 (adresseindstilling)
Adresse 0 Adresse 1 Adresse 2 Adresse 3
Adresse 4 Adresse 5 Adresse 6 Adresse 7
Opdel strømledningen til den centrale ON/OFF-kontrolenhed fra
hovedledningen via en ledningsboks som vist i næste gur.
Til udendørsenhed eller afbryder
Ledningsboks
Central
ON/OFF-
kontrolenhed
Indendørsenhed
AC 220V eller 240V
FORSIGTIG:
- Kontrollér, at ledningsføringen er korrekt. Fejlagtig kabelføring
kan forårsage fejlfunktioner i den centrale ON/OFF-kontrolenhed.
- Sluk klimaanlæggets strømforsyning og den centrale
ON/OFF-kontrolenhed, når du udfører ledningsføringsarbejde.
Hvis ledningsføringen udføres, imens den centrale ON/OFF-
kontrolenheds strømforsyning er tændt, kan det medføre
funktionsfejl i den centrale ON/OFF-kontrolenhed.
- FØR IKKE transmissionskablet til den centrale ON/
OFF-kontrolenhed langs stærkstrømskablet eller andre
transmissionskabler, da dette kan forårsage fejlfunktion
på grund af elektrisk støj osv. Hvis transmissionskablet
til den centrale ON/OFF-kontrolenhed skal føres langs
stærkstrømskablet og andre transmissionskabler, skal kablet
monteres i en afstand af mindst 30 cm fra andre kabler
eller føres igennem et metalrør, som er forbundet til jord.
- Hvis der tilføres højspænding på TB2, brænder sikringen
på printkortet over.
I sådanne tilfælde skal ledningsføringen til TB1 først udbedres,
hvorefter vippekontakt 2 yttes til ON.
(Genindkobling
af SW1-sikring)
- Forbind kablets afskærmningsrør til jord.
¡ H-LINKII-tilpasselig
START
En anden central kontrolenhed
er tilsluttet det samme H-LINK-
(styrelednings-) system (1*)
Alle modeller af andre
tilsluttede centrale
kontrolenheder er PSC-A***
eller HC-A*** (*1)
Ikke H-LINKII-tilpasselig
SW19-4 Pin: ON
Indstillingen af andre tilsluttede
centrale kontrolenheder er alle
H-LINKII-tilpasselige (*2)
H-LINKII-tilpasselig
SW19-4 Pin: OFF
H-LINKII-tilpasselig
SW19-4 Pin: OFF
NEJ
JA
JA
NEJ
NEJ
JA
BEMÆRK:
*1: De ”andre centrale kontrolenheder”, der er beskrevet i dette owdiagram, omfatter ikke PSC-5HR.
*2: Se ”Monterings- og vedligeholdelsesvejledningen” til de øvrige centrale kontrolenheder for deres individuelle indstillinger.
