46

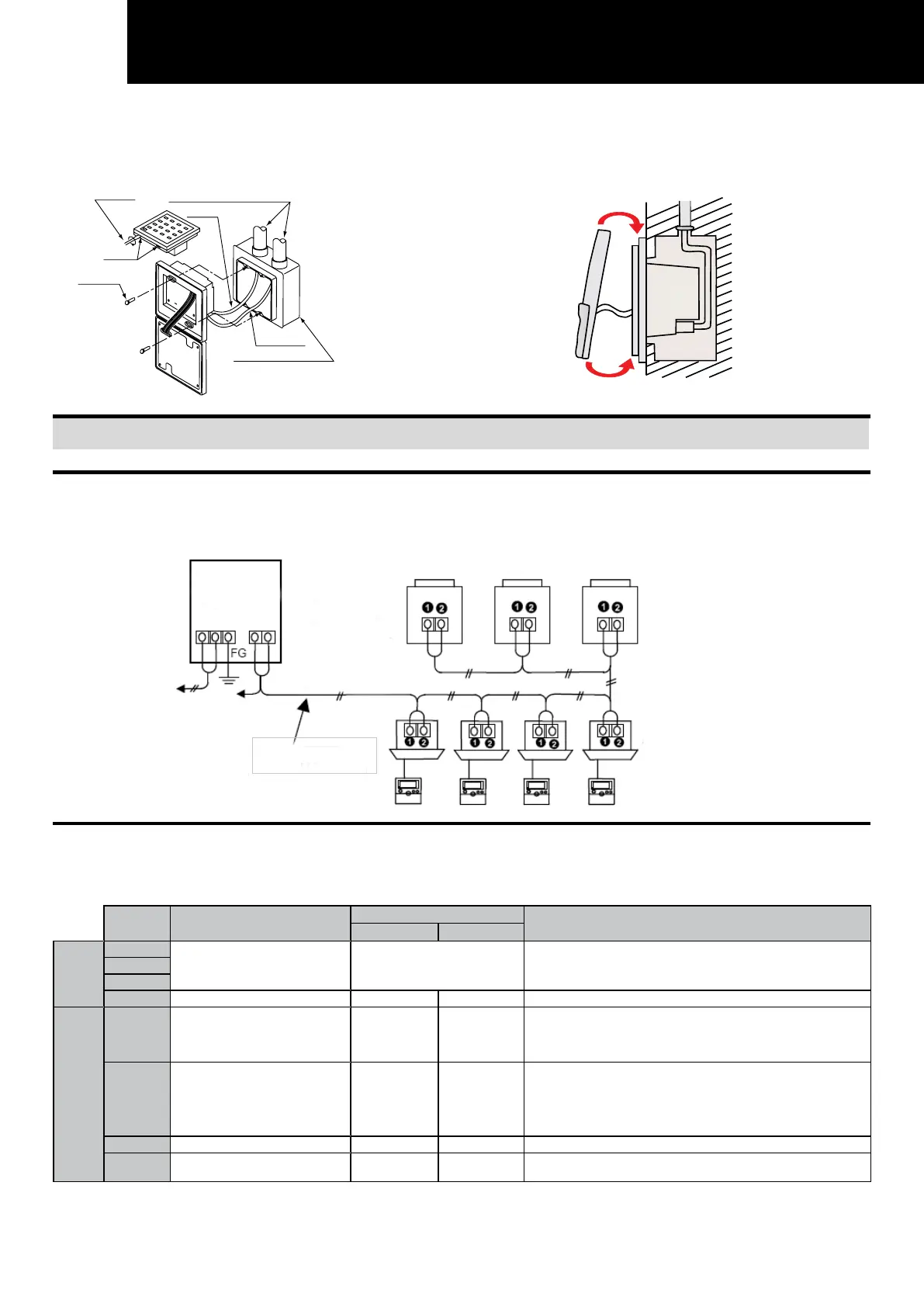

MANUEL D’INSTALLATION ET DE FONCTIONNEMENT
2. Reliez le bloc d’alimentation à la boîte de commutation.
N’insérez jamais le câble
d’alimentation et le câble de
commande dans le même tube.
Tournevis
(2 pièces)
Vis (x2)
Ligne de
commande
Boîte de connexion
avec panneau
Ligne d’alimentation
3. Fixez le bloc de commande au bloc d’alimentation. Fixez d’abord
la partie supérieure, puis la partie inférieure.
(Fourni sur site)
3. CÂBLAGE ÉLECTRIQUE
3.1. SCHÉMA DE CÂBLAGE ÉLECTRIQUE
Il est possible de connecter jusqu’à 8 commandes ON/OFF centralisées au système H-LINK II (ligne de commande).
Utilisez le câble 2 brins de 0,75-1 mm
2
ou le câble 2 brins à paire torsadée (1 000 m maximum) comme câble de transmission vers la commande
ON/OFF centralisée, pour le groupe extérieur et entre les unités intérieures (DC5V). La longueur totale des câbles ne doit pas excéder 1 000 m.
H-LINK II (Ligne de commande)
Câble blindé à paire torsadée
de section 0,75 mm
2
À relier aux borniers
et de l’unité intérieure
ou du groupe extérieur
Groupe extérieur
Unité intérieure
Télécommande
Vers le TB2 de la commande
ON/OFF centralisée
Alimentation
électrique
(220 V ou
240 V ca)
3.2. RÉGLAGE DES COMMUTATEURS DIP
Réglez les commutateurs DIP comme indiqué ci-dessous.
La conguration de l’adresse est uniquement nécessaire lorsque plusieurs commandes ON/OFF centralisées (8 maximum) sont connectées
au système H-LINK II (ligne de commande). (Avant l’expédition, tous les commutateurs DIP sont réglés sur OFF.)
Nº de la
broche
Contenu
Réglage de DSW
Remarques
OFF ON
SW18
1
Pour la conguration de l’adresse Voir description page suivante.
Lorsque plusieurs commandes ON/OFF centralisées sont connectées
au système H-LINK (ligne de commande), la conguration d’une
adresse par commande ON/OFF centralisée est nécessaire. (*)
2
3
4
Non disponible - - Réglez la broche 4 du SW18 sur OFF.
SW19
1
Permutation de fonction
externe d’entrée 1
Niveau/Impulsion d’arrêt
de fonctionnement
Niveau Impulsion
- Disponible uniquement lorsque la broche 1 du SW19 est sur OFF.
- Arrêt Impulsion lorsque la broche 1 du SW19 est sur ON.
2
Utilisation simultanée
d’une autre commande centralisée
Non Oui
Lorsque vous utilisez plusieurs commandes centralisées
simultanément, réglez la broche 2 du SW19 sur ON.
- Commande centralisée III-S
- Commande centralisée W
- Site web de la commande centralisée
3
Non disponible - - Réglez la broche 3 du SW19 sur OFF.
4
H-LINKII Adaptive Adaptive Non Adaptive
Réglez la broche 4 du SW19 conformément au paragraphe
« Appréciation de H-LINKII Adaptive » de la page 3.
REMARQUE :
(*) : Lors de l’utilisation de plusieurs commandes ON/OFF centralisées sur le même système H-LINK (ligne de commande), réglez le SW18
an d’éviter les chevauchements.
