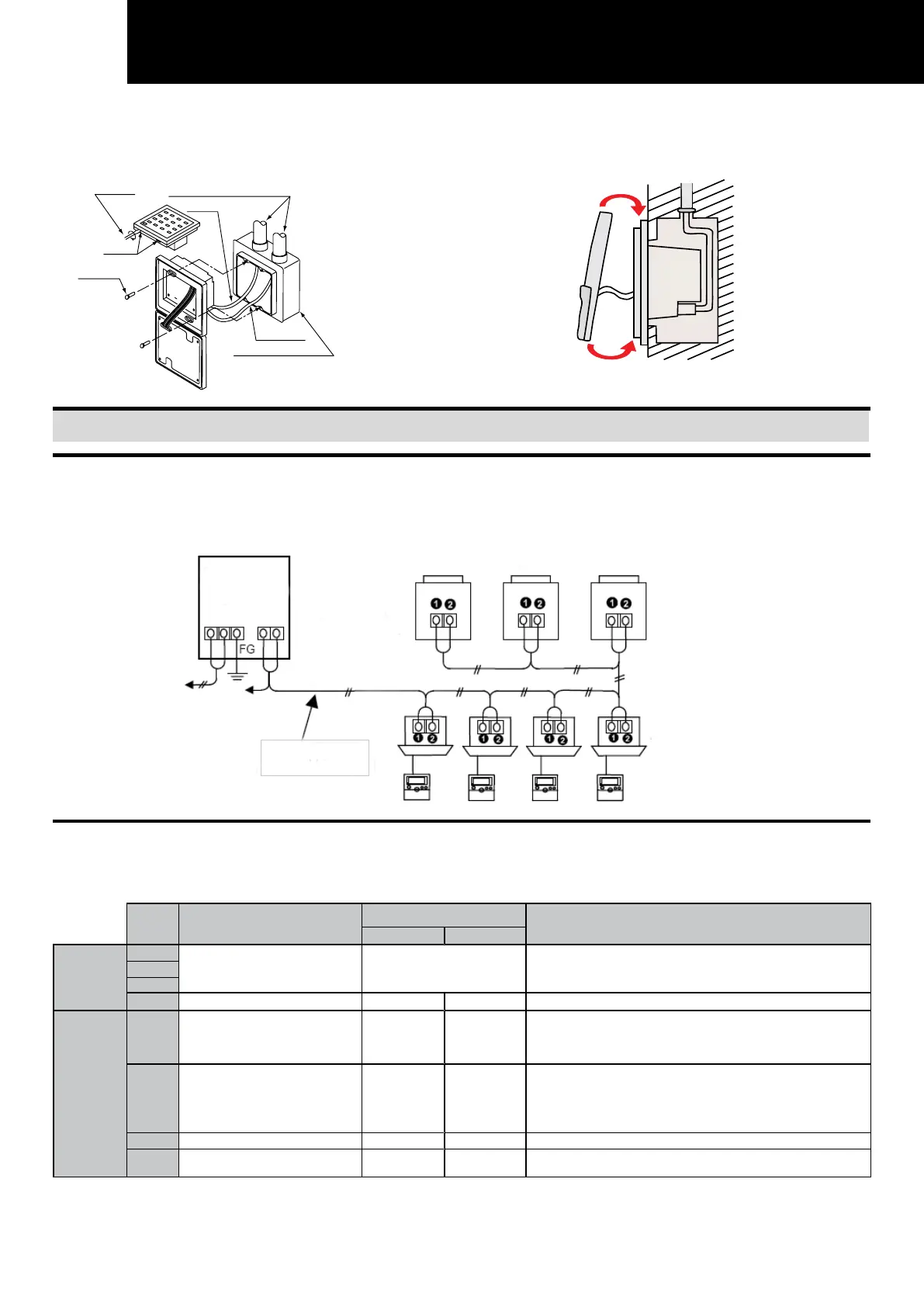

MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
2. Fixe a peça da fonte de alimentação à caixa de interruptores.
Não passe a linha de alimentação
e a linha de controlo através do
mesmo tubo de canalização
Chave
de fendas
(2 peças)
Parafuso (x 2)
Linha de
controlo
Caixa de interruptores
com tampa
Linha de alimentação
3. Fixe a peça de controlo na peça da fonte de alimentação.
Primeiro, xe o lado superior, e em seguida o lado inferior.
(não fornecidas)
3. LIGAÇÕES ELÉCTRICAS
3.1. DIAGRAMA DE LIGAÇÕES ELÉCTRICAS
Podem ser ligados até 8 controladores centralizados para ligar/desligar ao H-LINK II (linha de controlo).
Utilize cabo com 2 condutores de 0,75-1,25 mm
2
ou cabo torcido com 2 condutores (máximo de 1.000 m) para o cabo da transmissão do controlador
centralizado para ligar/desligar, da unidade exterior e entre unidades interiores (5 V CC). O comprimento total máximo dos cabos tem que ser
inferior a 1.000 m.
H-LINK II (linha de controlo)
Cabo torcido, com
blindagem, de 0,75 mm
2
Para ser ligado à placa
de terminais e da
unidade interior ou exterior
Unidade externa
Unidade interior
Controlo remoto
Para TB2 do controlador
centralizado para ligar/
desligar
Fonte de
alimentação
(220 ou 240 V CA)
3.2. AJUSTE DOS MICRO INTERRUPTORES
Ajuste os micro interruptores como mostrado abaixo.
Apenas é necessário ajustar o endereço se estiverem ligados vários controladores centralizados para ligar/desligar (máx. 8 unidades)
ao H-LINK (linha de controlo). (Todos os micro interruptores são ajustados em OFF antes do envio).
N.º de
pino
Índice
Ajuste do micro interruptor
Observações
OFF ON
Micro
interruptor
N.º 18
1
Para ajuste de endereço
Consulte a descrição
apresentada na página
seguinte.
Para ligar vários controladores centralizados para ligar/desligar
ao H-LINK (linha de controlo), é necessário ajustar o endereço
de cada controlador centralizado para ligar/desligar. (*)
2
3
4
Não utilizado - - Ajuste o pino 4 do micro interruptor N.º 18 em OFF.
Micro
interruptor
N.º 19
1
Função de entrada externa 1
Paragem de operação de alteração
Nível / Impulso
Nível Impulso
- Apenas disponível quando o pino 1 do micro interruptor N.º 19
estiver em OFF.
- Prima Stop quando o pino 1 do micro interruptor N.º 19 estiver
em ON.
2
Utilização simultânea de outro
controlador centralizado
Não Sim
Ao utilizar os seguintes controladores centralizados simultaneamente,
ajuste o pino 2 do micro interruptor N.º 19 em ON.
- Comando central III-S
- Comando central W
- Rede de comando central
3
Não utilizado - - Ajuste o pino 3 do micro interruptor N.º 19 em OFF.
4
H-LINK II adaptável Adaptável Não adaptável
Ajuste o pino 4 do micro interruptor N.º 19 conforme se descreve
em “Análise do H-LINK II adaptável”, na página 3.
NOTA:
(*): Ao utilizar vários controladores centralizados para ligar/desligar no mesmo sistema H-LINK (linha de controlo), ajuste
o micro interruptor N.º 18 de forma a que não que sobreposto.
