MANUEL D’INSTALLATION ET DE FONCTIONNEMENT
4. CONFIGURATION DE GROUPE
- La télécommande est nécessaire pour la conguration de groupes comprenant la commande ON/OFF centralisée.
La télécommande est également nécessaire lors de l’utilisation d’autres commandes centralisées.
- Si, dans un même groupe, certaines unités intérieures sont munies d’un déecteur automatique et d’autres non, assignez, dans le groupe contrôlé
par la télécommande, le numéro d’adresse le plus bas aux unités intérieures munies d’un déecteur automatique. Si le numéro d’adresse le plus
bas est assigné aux unités intérieures non munies d’un déecteur automatique, la fonction de déecteur automatique reste indisponible au groupe
contrôlé par la télécommande.
4.1. CAS N° 1 : CONFIGURATION DE GROUPE PAR LA COMMANDE ON/OFF CENTRALISÉE SEULE
¡ Congurationdegroupe
a. La commande ON/OFF centralisée ne dispose pas de fonction de conguration de groupe. La conguration du groupe est opérée
automatiquement d’après la conguration de l’adresse de l’unité intérieure.

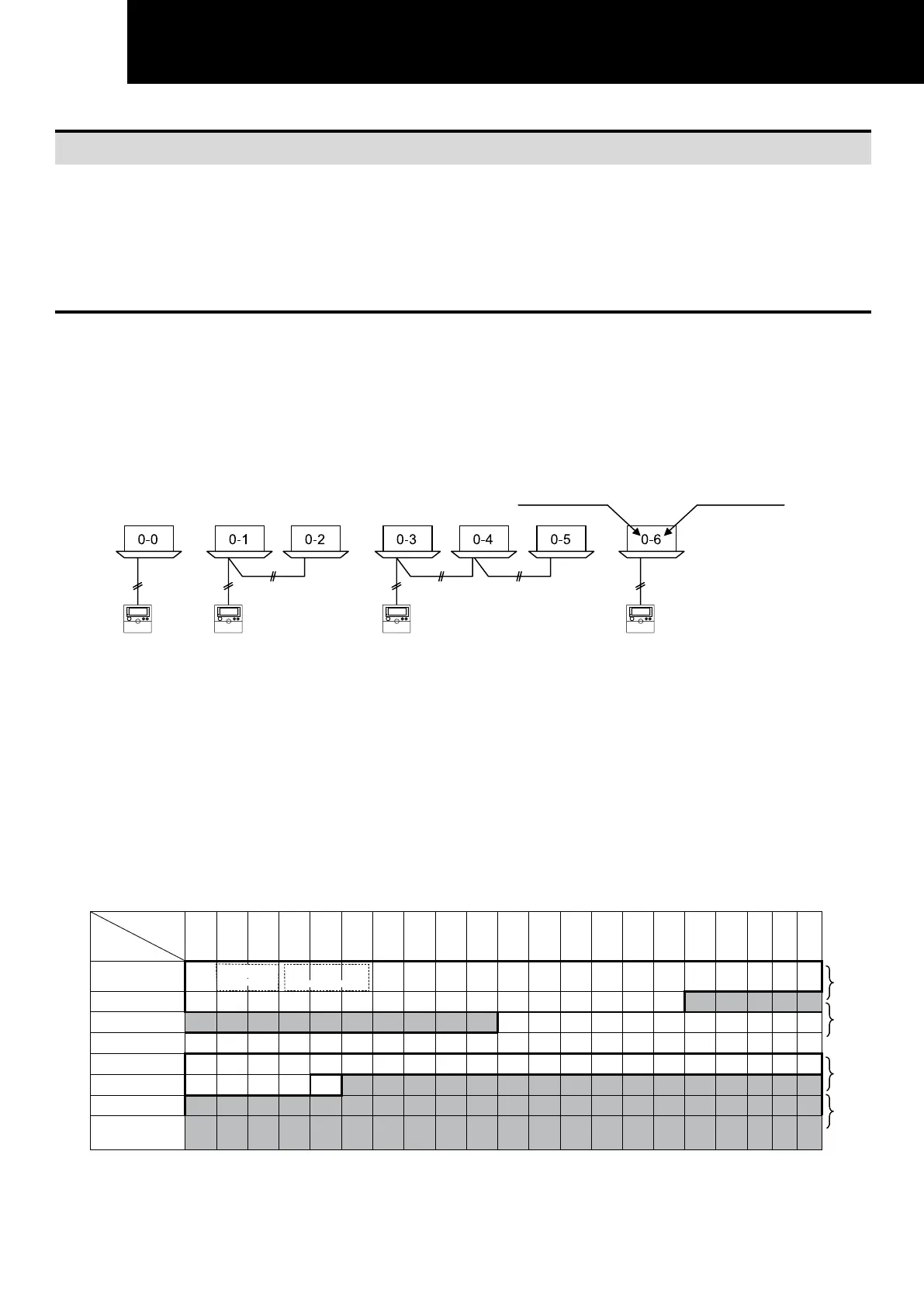

b. Tout groupe d’unités intérieures contrôlées par la même télécommande est considéré comme un groupe unique. En conséquence, si une
télécommande est connectée individuellement à chacune des unités intérieures, chaque unité intérieure est considérée comme un groupe,
comme illustré ci-dessous.
Groupe 1
Groupe 2
Groupe 3
Groupe 4
Télécommande
I.U. Add
Réf. ajout
c. Il est possible de connecter jusqu’à 8 commandes ON/OFF centralisées au même système H-LINK II (ligne de commande). Lors de la
connexion de plusieurs commandes ON/OFF centralisées, fournissez l’adresse de chacune des commandes ON/OFF centralisées en
réglant le commutateur DIP (SW18) situé à l’intérieur des commandes.
d. La conguration du groupe de la commande ON/OFF centralisée s’opère dans l’ordre, depuis l’unité intérieure avec le numéro d’adresse
le plus bas, et s’achève lorsque les conditions suivantes sont atteintes :
− la conguration des groupes (jusqu’à 16 groupes) est achevée ;
− chaque unité intérieure n’appartient qu’à un cycle frigorique unique ;
− si l’adresse avec numéro de série d’une unité intérieure est interrompue, d’autres unités intérieures, avec numéros d’adresse continus,
sont présentes dans le cycle frigorique.
e. Si plusieurs commandes ON/OFF centralisées sont connectées sur le même système H-LINK (ligne de commande), la conguration
du groupe s’opère dans l’ordre, depuis la commande ON/OFF centralisée nº 0. Une fois le groupe conguré sur la commande ON/OFF
centralisée nº 0, la conguration de la commande ON/OFF centralisée nº 1 est lancée. La conguration du groupe a ainsi lieu dans
l’ordre des numéros des commandes ON/OFF centralisées.
U.I. sup.
Réf. ajout
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ...
0
G1 G4 G5 G6 G7 G8
1
G9 G10 G11 G12 G13 G14 G15 G16 G1 G2
2
G3 G4 G5 G6 G7 G8 G9 G10
3
4
G1 G2 G3 G4 G5 G6 G7 G8
5
G9 G10 G11 G12 G1 G2 G3 G4 G5 G6
6
G7 G8
...
REMARQUE :
« G1 à G16 » indique le numéro de groupe déni pour les commandes ON/OFF centralisées.
Commande
ON/OFF
centralisée
nº 0
Commande
ON/OFF
centralisée
nº 1
Commande
ON/OFF
centralisée
nº 2
Commande
ON/OFF
centralisée
nº 3
G2
Groupe Remocon
G3
Groupe Remocon
