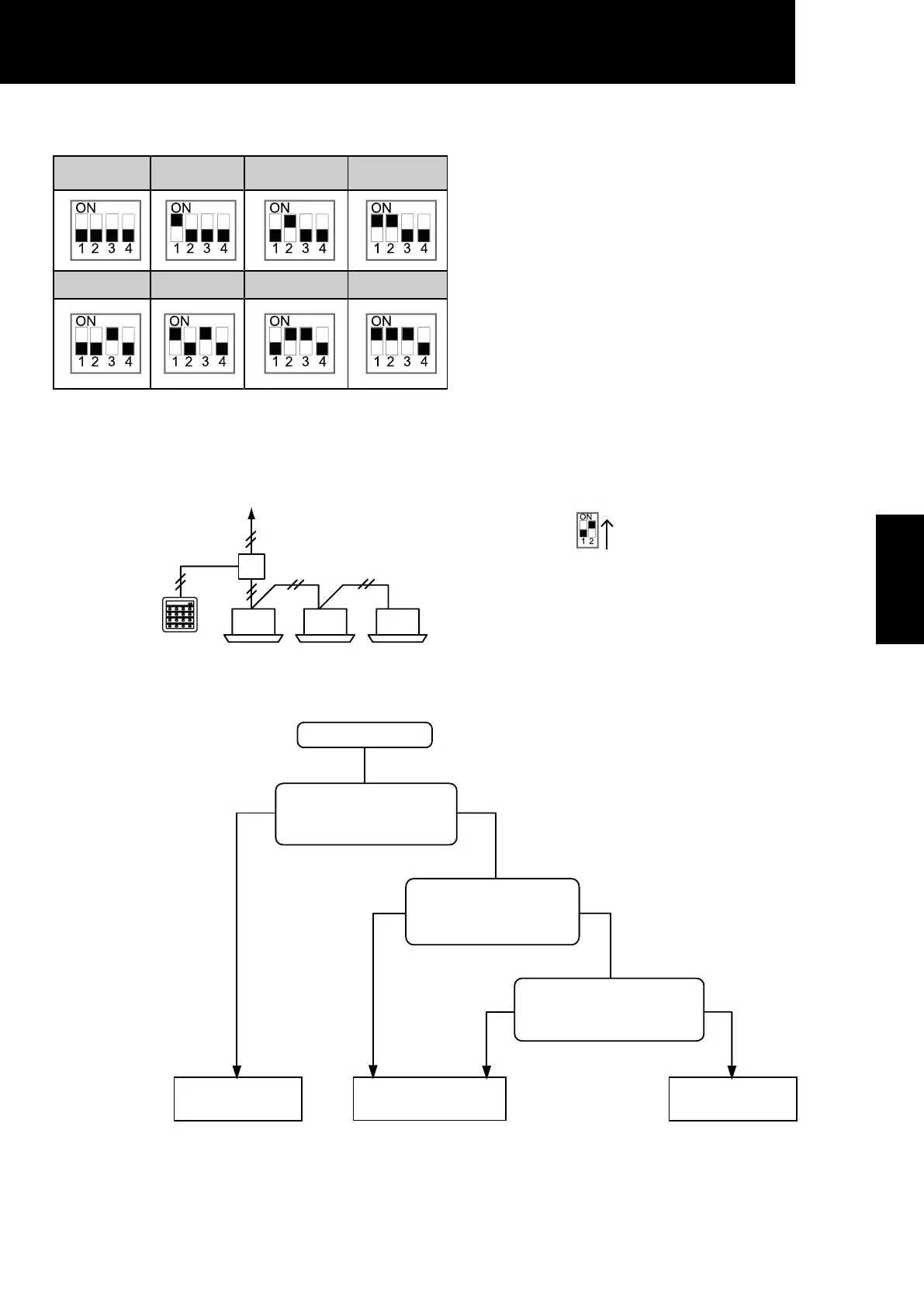

¡ SW18 (Impostazione dell’indirizzo)
Indirizzo 0 Indirizzo 1 Indirizzo 2 Indirizzo 3
Indirizzo 4 Indirizzo 5 Indirizzo 6 Indirizzo 7
Dividere la linea di alimentazione per il controller ON/OFF centralizzato
dalla linea di alimentazione principale mediante una cassetta di
derivazione come illustrato nella gura successiva.
All’unità esterna o all’interruttore
Cassetta di derivazione
Controller
ON/OFF
centralizzato
Unità interna
220 Vc.a. o 240 Vc.a.
ATTENZIONE:
- Controllare che il collegamento sia stato effettuato correttamente.
Collegamenti errati possono causare malfunzionamenti del
controller ON/OFF centralizzato.
- Durante l’esecuzione dei collegamenti elettrici, spegnere il
condizionatore d’aria e il controller ON/OFF centralizzato.
Se si eseguono i collegamenti elettrici con l’alimentazione del
controller ON/OFF centralizzato collegato, possono vericarsi
malfunzionamenti dello stesso.
- NON inserire tutti i cavi di trasmissione per il controller ON/OFF
centralizzato insieme alla linea di alimentazione e ad altri cavi di
trasmissione per evitare malfunzionamenti dovuti a interferenze.
Se è necessario inserire il cavo di trasmissione per il controller
ON/OFF centralizzato insieme alla linea di alimentazione e ad
altri cavi, posizionare il cavo a una distanza superiore a 30 cm
dagli altri cavi oppure inserire il cavo in una canalina metallica
e collegare a massa la canalina.
- Se si applica alta tensione al terminale TB2, il fusibile presente
sul PCB è bruciato.
In tal caso, correggere innanzitutto il collegamento TB1, quindi
attivare il pin 2.
SW1
ripristino
del fusibile)
- Collegare il tubo schermato del cavo a terra.
¡ Considerazione su H-LINKII adattabile
NOTA:
*1: Gli “altri controller centralizzati” descritti in questo graco di usso non includono PSC-5HR.
*2: Fare riferimento al “Manuale di installazione e manutenzione” di altri controller centralizzati per ogni impostazione
AVVIO
Un altro controller centrale è
collegato allo stesso sistema
H-LINK (linea di controllo)
(1*)
I modelli di altri controller
centrali collegati sono
PSC-A*** o HC-A*** (*1)
H-LINKII non adattabile
SW19-4 Pin: ON
L’impostazione di altri controller
centralizzati collegati è adattabile
ad H-LINKII (*2)
H-LINKII adattabile
SW19-4 Pin: OFF
H-LINKII adattabile
SW19-4 Pin: OFF
NO
SÌ
SÌ
NO
NO
SÌ
