63
MANUALE D’INSTALLAZIONE E D’USO
ITALIANO
ATTENZIONE:
Se l’impostazione di gruppo non viene completata normalmente,
vericare i seguenti elementi e realizzare di nuovo l’impostazione
di gruppo dal controller ON/OFF centralizzato.
- La postazione centrale è collegata allo stesso sistema H-LINK
(linea di controllo) del controller ON/OFF centralizzato.
- L’alimentazione viene distribuita alla postazione centrale e viene
attivato il display a cristalli liquidi.
- L’indirizzo della postazione centrale è n. 0 (DSW1-1 a 3 pin: OFF).
- È realizzata l’impostazione di gruppo per la Zona 1 della
postazione centrale n. 0 (unità principale e unità secondaria).
ATTENZIONE:
- Il dispositivo di controllo remoto è necessario per controllare
unità interne mediante il controller ON/OFF centralizzato.
- Il dispositivo di controllo remoto è necessario quando è utilizzato
un altro controller centralizzato.
- Il funzionamento mediante il controller ON/OFF centralizzato
non è disponibile durante il processo di impostazione di gruppo.

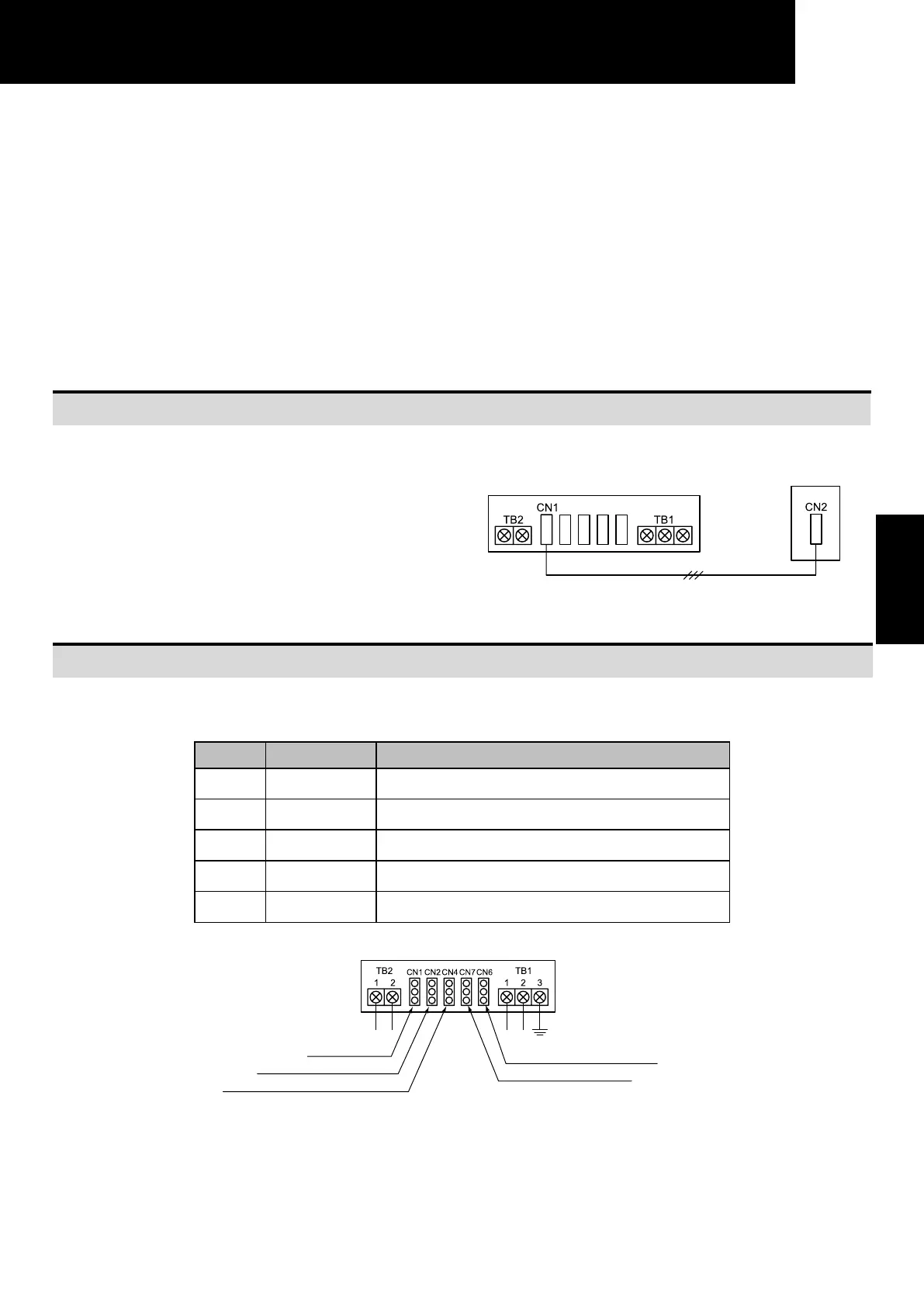

5. PROGRAMMAZIONE DELLA FUNZIONE DI CONTROLLO
Il controller ON/OFF centralizzato, collegato al timer di controllo, può
controllare la programmazione corrente della funzione “RUN/STOP”
tre volte al giorno per una settimana.
La funzione “RUN/STOP” è controllata simultaneamente, e non
è disponibile il controllo programmato per ogni gruppo.
Timer di controllo
Controller ON/OFF centralizzato
Cavo di trasmissione (fornito con il timer di controllo)
6. FUNZIONE INPUT/OUTPUT ESTERNA
Il controller ON/OFF centralizzato presenta le due funzioni input/output mostrate di seguito:
Modalità Porta Impostazione
Input 1 CN2 1-2 Pin Arresto di emergenza
Input 2 CN4 2-3 Pin
Funzionamento simultaneo / Arresto (segnale di livello) o
Funzionamento simultaneo (segnale di impulso)
Input 3 CN4 1-2 Pin
Arresto simultaneo
(segnale di impulso)
Output 1 CN6 1-3 Pin Output di funzionamento simultaneo (12 Vc.c.)
Output 2 CN7 1-3 Pin Output di allarme simultaneo (12 Vc.c.)
Ritorno al controller ON/OFF centralizzato
Per timer di controllo
Per input di arresto di emergenza
Per input di funzionamento/Arresto simultaneo
Per output di funzionamento simultaneo
Per output di allarme simultaneo
