MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
4. PROCEDIMENTO DE AJUSTE DE GRUPOS
- Para ajuste de grupos com o controlador centralizado para ligar/desligar, é necessário o controlo remoto.
Ao utilizar outros controladores centralizados, também é necessário o controlo remoto.
- No caso de existirem unidades interiores com e sem deector automático no mesmo grupo, o endereço com o número mais pequeno no grupo
do controlo remoto será aplicado às unidades com deector automático. Se o endereço com o número mais pequeno for aplicado à unidades
interiores sem deector automático, o ajuste do deector automático não estará disponível para o grupo do controlo remoto.
4.1. CASO 1: AJUSTE DE GRUPOS APENAS COM O CONTROLADOR CENTRALIZADO PARA LIGAR/DESLIGAR
¡ Ajuste de grupos
a. O controlador centralizado para ligar/desligar não tem nenhuma função no ajuste do próprio grupo. O ajuste do grupo é efectuado
automaticamente, segundo o ajuste de endereço da unidade interior.

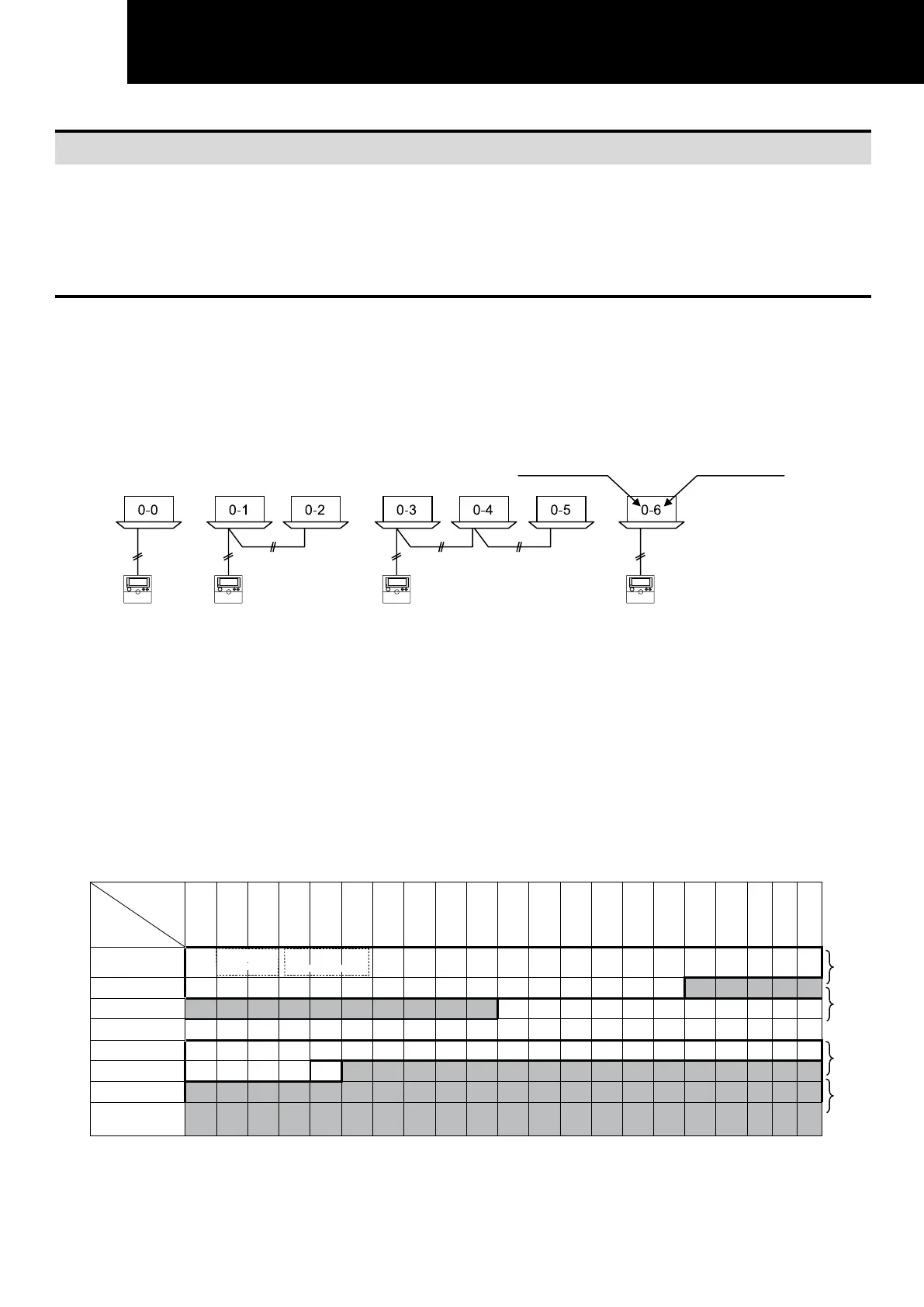

b. O grupo de unidades interiores controladas pelo mesmo controlo remoto é considerado com um grupo. Consequentemente, no caso do
controlo remoto estar ligado individualmente a cada unidade interior, uma unidade é considerada um grupo, como se apresenta abaixo.
Grupo 1
Grupo 2
Grupo 3
Grupo 4
Controlo remoto
End. de U.I.
End. de ref.
c. Podem ser ligados até 8 controladores centralizados para ligar/desligar ao mesmo sistema H-LINK (linha de controlo). Para ligar vários
controladores centralizados para ligar/desligar introduza o endereço de cada controlador centralizado para ligar/desligar, ajustando
o micro interruptor N.º 18 no interior do controlador centralizado para ligar/desligar.
d. O ajuste de grupos do controlador centralizado para ligar/desligar é executado consecutivamente, a partir da unidade interior com
o menor número de endereço, terminando nas seguintes condições.
− Quando o ajuste de grupos, para até 16 grupos, estiver concluído.
− Quando não existir nenhuma unidade interior no mesmo ciclo de refrigeração.
− Quando o endereço numerado em série da unidade aparecer separado e existirem unidades interiores com número contínuo
de endereço no mesmo ciclo de refrigeração.
e. No caso de existirem vários controladores centralizados para ligar/desligar ligados ao mesmo sistema H-LINK (linha de controlo), o ajuste
de grupos é executado em sequência, a partir do controlador centralizado para ligar/desligar N.º 0. Depois de concluído o ajuste de grupos
do controlador centralizado para ligar/desligar N.º 0, é iniciado o ajuste de grupos do controlador centralizado para ligar/desligar N.º 1,
continuando o ajuste de grupos sequencialmente segundo o número do controlador centralizado para ligar/desligar.
End.
de U.I.
End. de ref.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ...
0
G1 G4 G5 G6 G7 G8
1
G9 G10 G11 G12 G13 G14 G15 G16 G1 G2
2
G3 G4 G5 G6 G7 G8 G9 G10
3
4
G1 G2 G3 G4 G5 G6 G7 G8
5
G9 G10 G11 G12 G1 G2 G3 G4 G5 G6
6
G7 G8
...
NOTA:
“G1 até G16” indicam o número dos grupos ajustados para os controladores centralizados para ligar/desligar.
Controlo
centralizado
para ligar/
desligar
N.º 0
Controlo
centralizado
para ligar/
desligar
N.º 1
Controlo
centralizado
para ligar/
desligar N.º 2
Controlo
centralizado
para ligar/
desligar N.º 3
G2
Grupo Remocon
G3
Grupo Remocon
