MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
PORTUGUÊS
ATENÇÃO:
Se o ajuste de grupos não for executado normalmente, verique
os seguintes itens e execute novamente o ajuste de grupos com
o controlador centralizado para ligar/desligar.
- O comando central está ligado ao mesmo sistema H-LINK (linha
de controlo) a que o controlador centralizado para ligar/desligar
está ligado.
- A energia é fornecida ao comando central, activando o visor
de cristal líquido.
- O endereço do comando central é N.º 0 (pinos 1 a 3 do micro
interruptor N.º 1: OFF).
- O ajuste de grupos é executado para a Zona 1 do comando
central N.º 0 (unidade principal e unidade secundária).
CUIDADO:
- O controlo remoto é necessário para controlar unidades
interiores com o controlador centralizado para ligar/desligar.
- O controlo remoto é necessário quando são utilizados vários
controladores centralizados.
- O funcionamento do controlador centralizado para ligar/desligar
não está disponível durante o processo de ajuste de grupos.

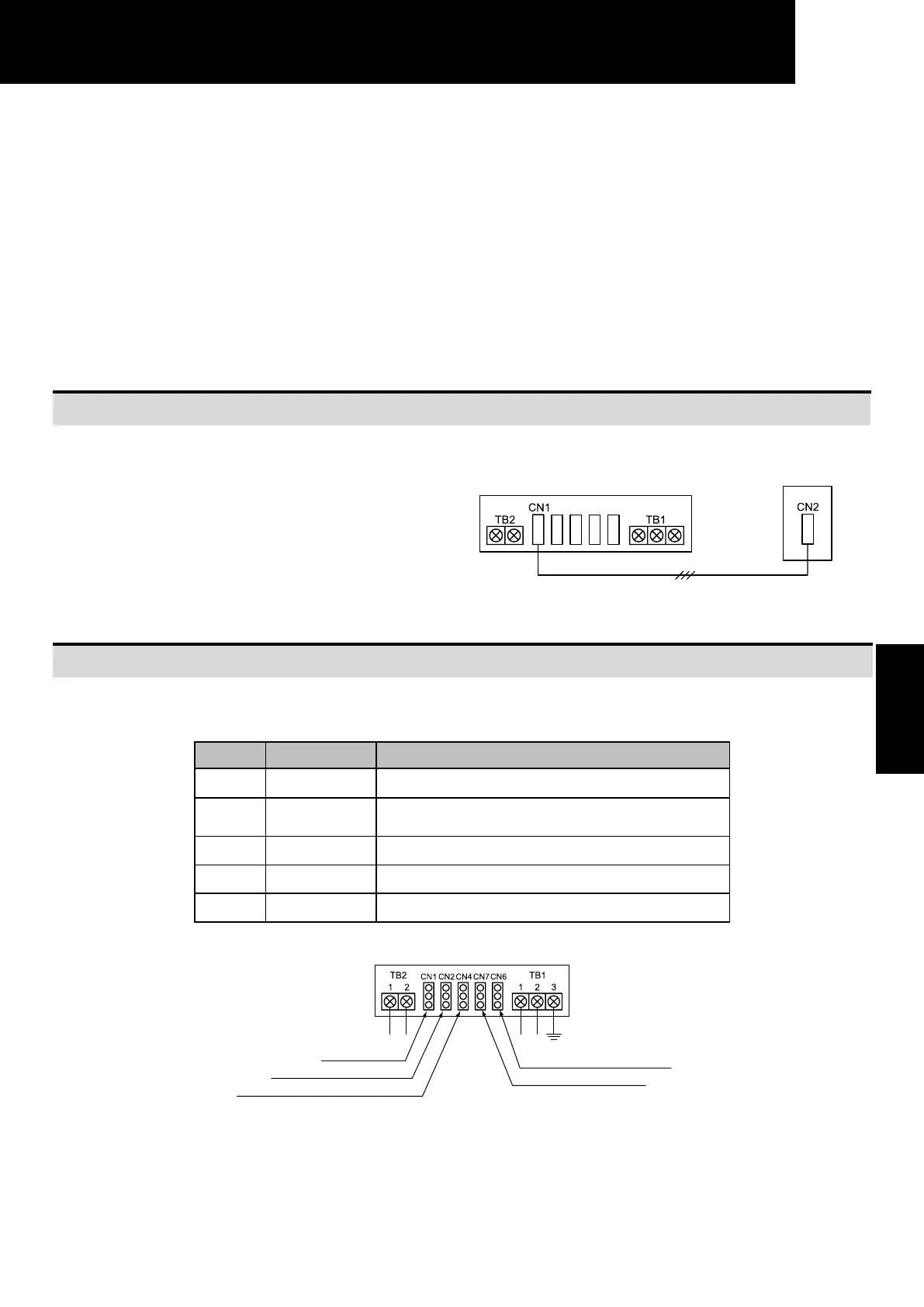

5. FUNÇÃO DE CONTROLO PROGRAMADO
O controlador centralizado para ligar/desligar, ligado ao temporizador de
controlo, pode controlar a programação de funcionamento “RUN/STOP”
três vezes por dia durante uma semana.
O funcionamento “RUN/STOP” é controlado simultaneamente
e a programação de controlo de cada grupo não ca disponível.
Temporizador
Controlador centralizado para ligar/desligar
Cabo de transmissão (fornecido com o temporizador de controlo)
6. FUNÇÃO DE ENTRADA/SAÍDA EXTERNA
O controlador centralizado para ligar/desligar tem duas funções de entrada/saída como se apresenta abaixo:
Modo Porta Ajuste
Entrada 1 Pinos 1-2 do CN2 Paragem de emergência
Entrada 2 Pinos 2-3 do CN4
Funcionamento/paragem simultâneas (sinal de nível)
ou funcionamento simultâneo (sinal de impulso)
Entrada 3 Pinos 1-2 do CN4 Paragem simultânea (sinal de impulso)
Saída 1 Pinos 1-3 do CN6 Saída de funcionamento simultâneo (12 V CC)
Saída 2 Pinos 1-3 do CN7 Saída de alarme simultâneo (12 V CC)
Parte traseira do controlador
centralizado para ligar/desligar
Para temporizador de controlo
Para entrada de paragem de emergência
Para entrada de funcionamento/paragem simultâneo
Para saída de funcionamento simultâneo
Para saída de alarme simultâneo
