BRUGER- OG MONTERINGSVEJLEDNING
DANSK
OBS:
Hvis det ikke lykkes at gennemføre gruppeindstillingen på normal
vis, skal du kontrollere, at følgende punkter er i orden og foretage
gruppeindstillingen for den centrale ON/OFF-kontrolenhed igen.
- Centralenheden er forbundet til det samme H-link-system
(styreledning), som den centrale ON/OFF-kontrolenhed er
forbundet til.
- Der er strømforbindelse til centralenheden, og LCD-displayet
er tændt.
- Adressen på centralenheden er nr. 0 (DSW1-1 til 3 pin: OFF).
- Gruppeindstillingen foretages for zone 1 i centralenhed nr. 0
(hovedenhed og slaveenhed).
FORSIGTIG:
- Fjernbetjeningspanelet skal anvendes til at styre
indendørsenheder ved den centrale ON/OFF-kontrolenhed.
- Fjernbetjeningspanelet skal anvendes, når andre centrale
ON/OFF-kontrolenheder anvendes sammen.
- Driften via den centrale ON/OFF-kontrolenhed er ikke
tilgængelig under gruppeindstillingsprocessen.

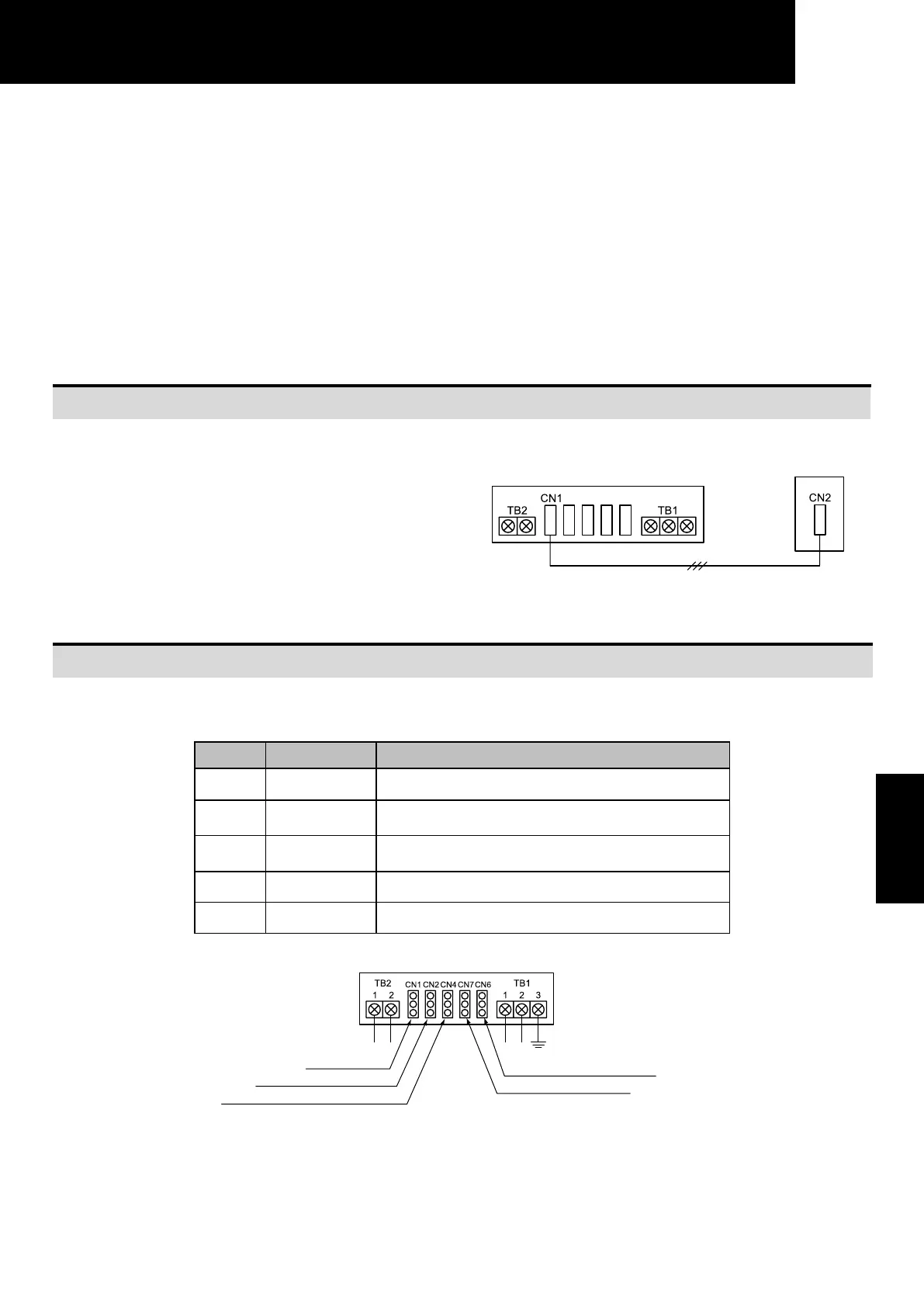

5. KONTROL AF TIDSINDSTILLING
Ved forbindelse til styringstimeren kan den centrale ON/OFF-
kontrolenhed styre driftsplanen for ”RUN/STOP”-driften tre gange
om dagen i en uge.
”RUN/STOP”-driften styres simultant, og tidsindstillingen for hver
gruppe er ikke tilgængelig.
Styringstimer
Nr. 0 Central ON/OFF-kontrolenhed
Transmissionskabel (forsynet med styringstimer)
6. EKSTERN INPUT-/OUTPUTFUNKTION
Den centrale ON/OFF-kontrolenhed har to input-/outputfunktioner, som vist nedenfor:
Tilstand Port Indstilling
Input 1 CN2 1-2 Pin Nødstop
Input 2 CN4 2-3 Pin
Samtidig drift/afbrydelse (niveausignal) eller samtidig drift
(impulssignal)
Input 3 CN4 1-2 Pin
Samtidig afbrydelse
(impulssignal)
Output 1 CN6 1-3 Pin Samtidigt driftsoutput (DC 12 V)
Output 2 CN7 1-3 Pin Samtidigt alarmoutput (DC 12 V)
Bagsiden af den centrale ON/OFF-kontrolenhed
Til styringstimer
Til nødstopinput
Til samtidig drift/afbrydelse
Til samtidigt driftsoutput
Til samtidigt alarmoutput
