TRABALHO DE INSTALAÇÃO

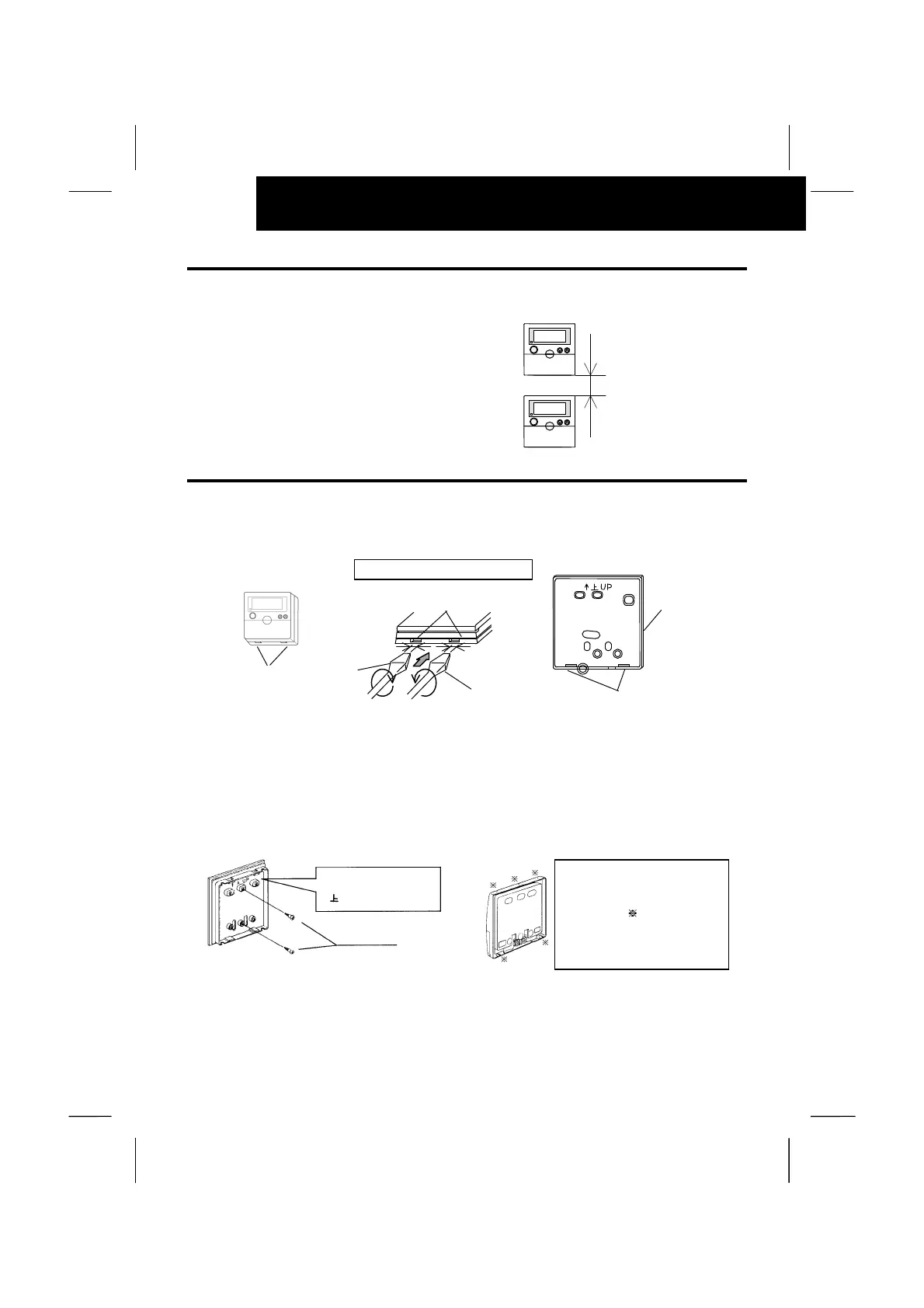

2.3. ESPAÇO DE INSTALAÇÃO
Se instalar os temporizadores na vertical,
assegure uma distância vertical de mais
do que 50 mm entre os temporizadores.
Se a distância for insuficiente, não será
possível abrir totalmente a tampa frontal
do temporizador.
2.4. PROCEDIMENTOS DE INSTALAÇÃO
1. Insira a extremidade de uma chave de fendas nas ranhuras do fundo do suporte de montagem,
empurre e gire a chave de fendas e retire o temporizador do suporte de montagem.
2. Fixe o temporizador ao suporte de montagem e ligue o cabo como segue.
No caso de exposição do cabo do controlo remoto
o Fixe o suporte de montagem na
parede por intermédio de parafusos.
p Seleccione e corte o furo de abrir com
pancada de acordo com a direcção para
passar o cabo.
Mais do que 50 mm
Peça
com sulco
Suporte de
monta
em
Figura vista do lado de baixo
Peça com sulco
Chave
de fendas
Chave
de fendas
pro
. 6 mm
Peça
com sulco
Parafusos
(acessório)
Fixe o suporte de
montagem com a marca
“↑ UP”virada
ara cima.
Determine a direcção para passar o
cabo para fora segundo a disposição
do cabo e corte o furo de abrir com
pancada (uma de cinco posições
marcadas com na figura à
esquerda). Se usar um cabo
acessório, passe o cabo para fora
por um dos furos de abrir com
pancada no lado de baixo.
