TRABALHO DE INSTALAÇÃO
2
/
83
PORTUGÊS

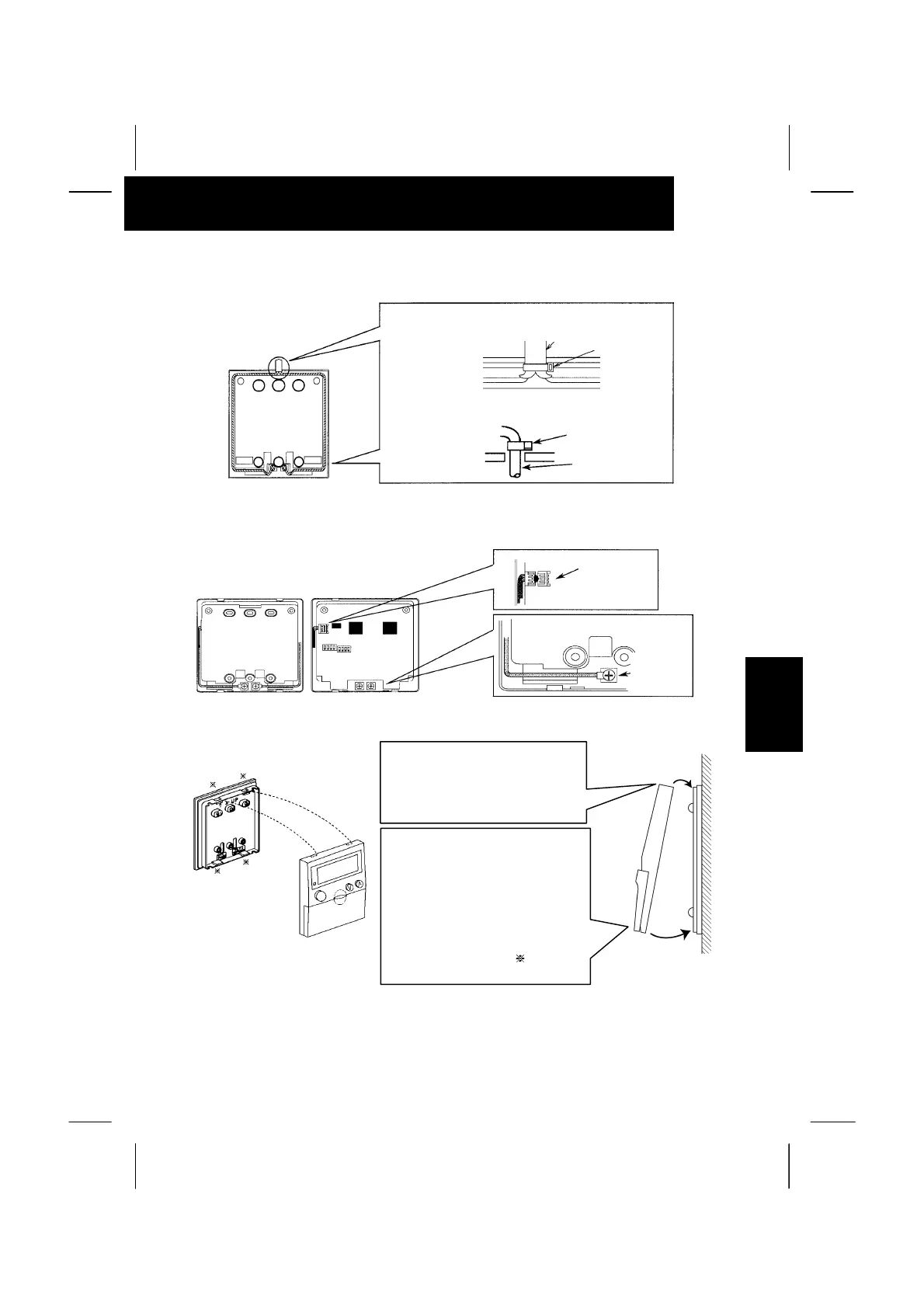

q Conduza o cabo através da ranhura.
NOTA:
Se ligar o cabo acessório ao conector, remova a caixa de proteção.
r Fixe o temporizador ao suporte de montagem.
A
braçadeira flexível
(não fornecida)
Cabo
Cabo torcido de dois condutores
Cabo acessório
Fixe o batente
ao cabo na
parte de dentro
do furo.
Cabo
A
braçadeira
flexível (não
fornecida)
Conector
Placa de
terminais
±Passo 1:
Insira os ganchos do temporizador
nos furos do lado de cima do suporte
de montagem.
±Passo 2:
Empurre a parte de baixo
do temporizador na direcção
do suporte de montagem.
±Passo 3:
Quando ouvir um clique, o
temporizador está fixo ao suporte de
montagem e o trabalho de montagem
está terminado. Certifique-se de que
os 4 ganchos na posição
estão
introduzidos correctamente.
