LIGAÇÕES ELÉCTRICAS
3
/
85
PORTUGÊS
3. LIGAÇÕES ELÉCTRICAS
Use este temporizador com o controlo remoto ou o comando central.
 CUIDADO:
- Use cabo torcido de dois condutores (1P-0,75 mm²) como cabo de transmissão para evitar
o mau funcionamento. Se o comprimento do cabo for inferior a 30 m também podem ser
usados:
- Cabo blindado de dois condutores (blindagem ligada à terra numa das extremidades)
- Cabo normal de dois condutores
- Assegure uma distância superior a 30 cm entre o cabo do controlo remoto e o cabo de
transmissão de unidades interiores.

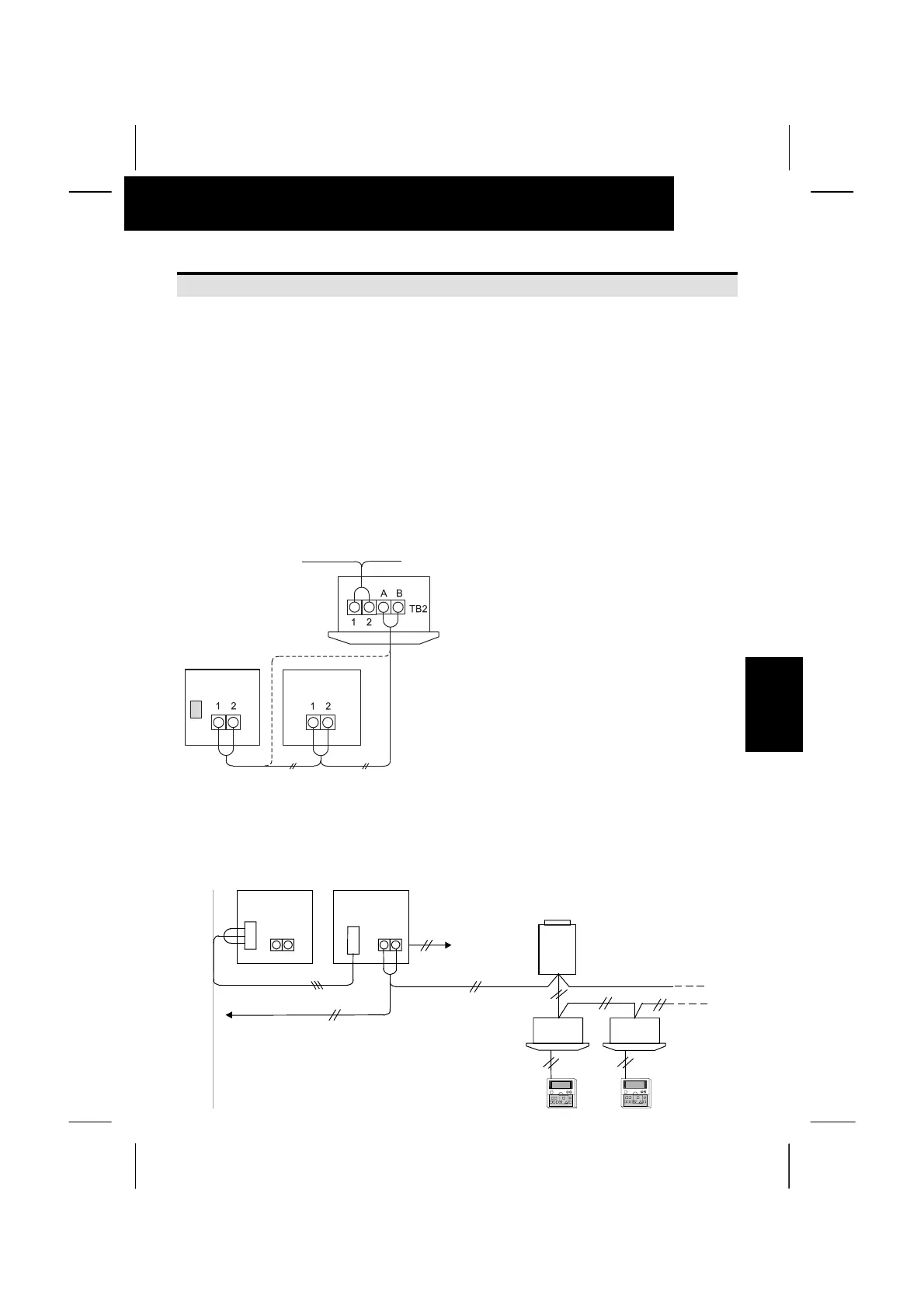

 Ligações eléctricas
1. No caso de usar o temporizador
com PC-ARTE
DSW1- 4 pin ON
DSW2- 2 pin ON
2. No caso de usar o temporizador com PSC-A16RS ou PC-2H2
DSW1- 4 pin OFF
DSW2- 2 pin ON
a) No caso de usar o temporizador com PSC-A16RS
PSC-A1T
PC-ARTE
Unidade interior
Cabo de transmissão
entre unidades interior
e exterior (H-LINK)
Cabo torcido de dois condutores 1P-0,75 mm²
(Máx. 100 m) não fornecido
Cabo acessório (1 m)
Conector
Para outros
comandos
centrais
Cabo torcido de
dois condutores
1P-0,75 mm²
(Máx. 1000 m)
Disponível para
ligação a H-LINK
(a ser ligado às
placas de terminais
1 e 2 da unidade
interior ou exterior)
Fonte de alimentação:
220 ou 240 V CA
CN1
TB2
