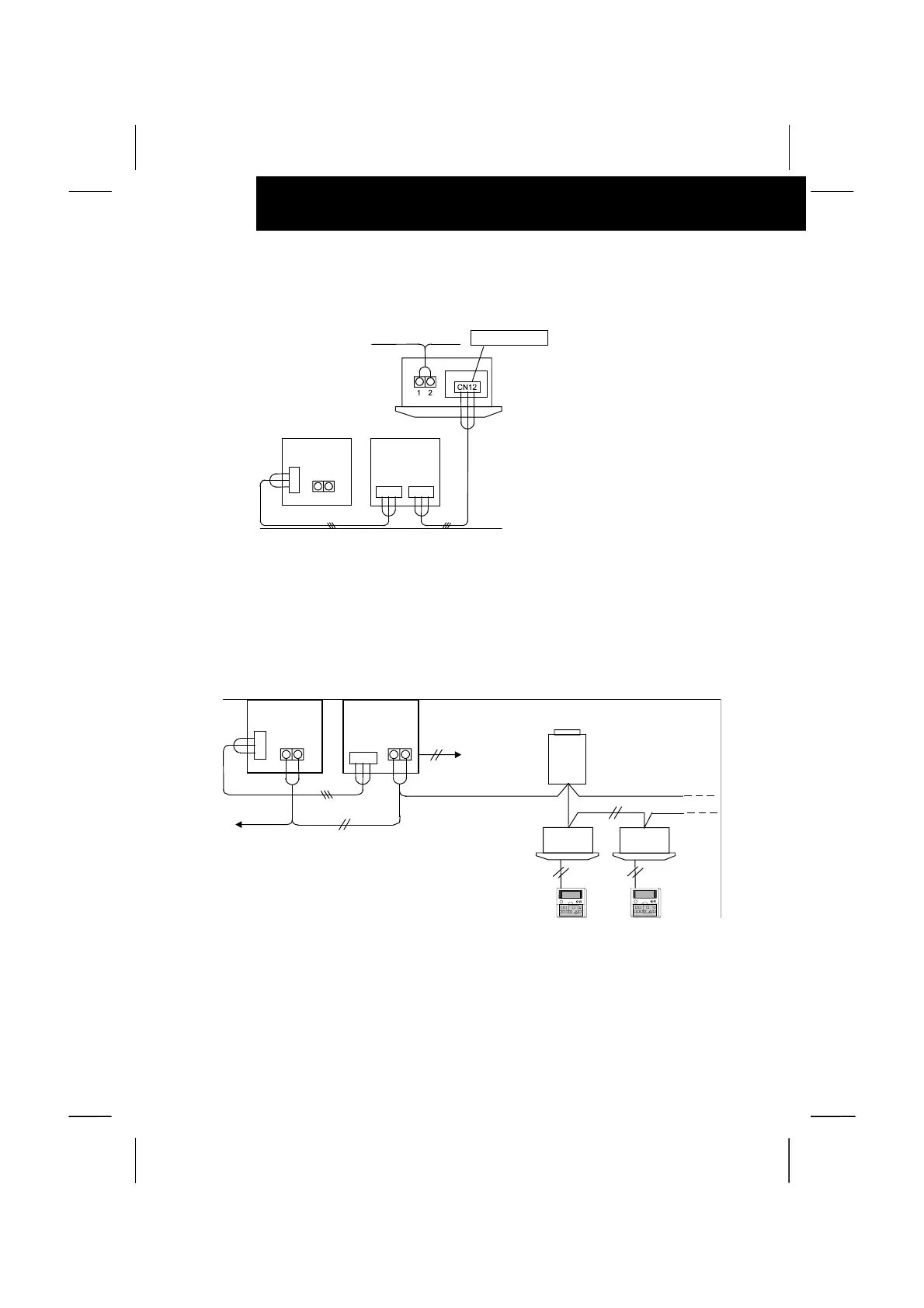

LIGAÇÕES ELÉCTRICAS
b) No caso de usar o temporizador com PC-2H2
3. No caso de usar o temporizador com PSC-A64S ou PSC-A64S (Comando central)
DSW1- 4 pin OFF
DSW2- 2 pin OFF
PSC-A1T
PSC-A64S
or
PSC-5S
CN1
TB2
PSC-A1T
PC-2H2
CN12 or CN13
Unidade interior
Cabo de transmissão
entre unidades interior
e exterior (H-LINK)
Cabo acessório (1 m)
TEMPO-
RIZADOR
REMOCON
(branco)
(amarelo)
Conector
Cabo acessório (1 m)
Conector
Para outros comandos
centrais
Cabo torcido de
dois condutores
1P-0,75 mm²
(Máx. 1000 m)
Disponível para
ligação a H-LINK
(a ser ligado às
placas de terminais
1 e 2 da unidade
interior ou exterior)
Podem ser ligadas até 8 unidades de comando central
(PSC-A1T) e de temporizador (PSC-A64S) ao sistema H-
LINK.
Um temporizador, um comando central e vários comandos
centrais não podem ser controlados por um temporizador
Fonte de alimentação:
220 ou 240 V CA
