AJUSTE DE MICRO INTERRUPTORES
4
87
PORTUGÊS

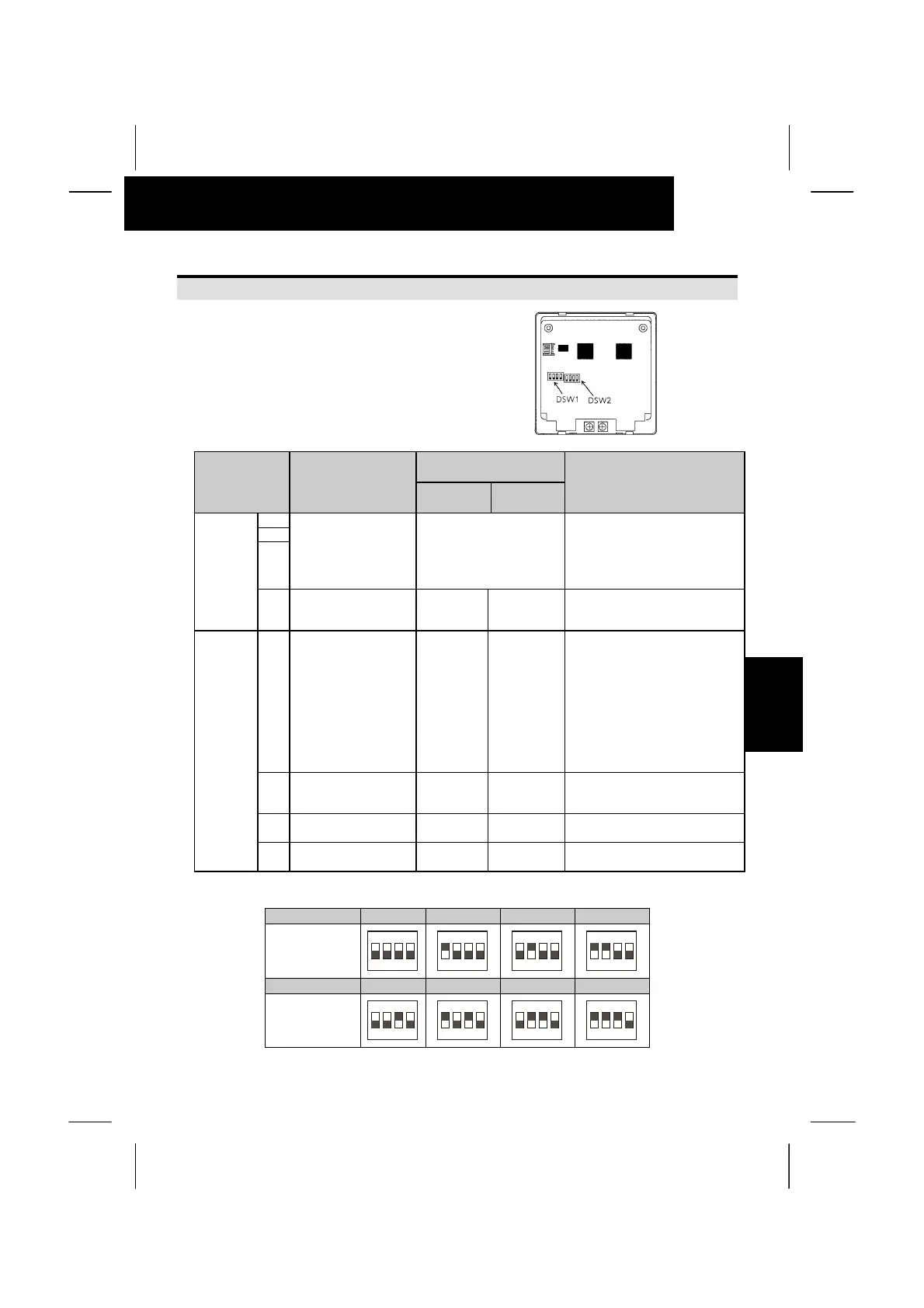

4. AJUSTE DE MICRO INTERRUPTORES
Ajuste os dois micro interruptores na PCB
como segue. (O ajuste de fábrica dos micro
interruptores DSW1 e DSW2 é OFF)
Ajuste de micro interruptores
AJUSTE DE MICRO
INTERRUPTORES
N.º de pino Tipo de ajuste
OFF
(desligado)
ON
(ligado)
Observações
1
2
3
Para ajuste de
endereço
Consulte la
siguiente tabla.
O ajuste apenas é necessário
quando o comando central
(PSC-A64S) for usado
conjuntamente. Ajuste o endereço
do comando central a ser
controlado.
Micro
interruptor
n.º 1
4
Para outro controlador
usado conjuntamente
Excepto
para
PC-ARTE
PC-ARTE
Ajuste o pino n.º 4 em ON quando
o controlo remoto (PC-ARTE) for
usado conjuntamente.
1
Ajuste para a
proibição de operação
com o controlo após
paragem em
OFF TIME (hora para
desligar)
O ajuste
não está
disponível
O ajuste está
disponível
A operação com o controlo
remoto não está disponível após
uma paragem em OFF TIME.
A operação com o controlo remoto
está disponível novamente em
ON TIME (hora para ligar) durante
uma paragem. (Este ajuste só está
disponível quando o controlo remoto
(PC-ARTE) ou o comando central
(PSC-A64S) for usado
conjuntamente.)
2
Para outro controlador
usado conjuntamente
PSC-A64S
Excepto para
PSC-A64S
Ajuste o pino n.º 2 de acordo
com o outro controlador usado
conjuntamente.
3 Não utilizado
––
Não altere o ajuste do
(pino n.º 3: OFF).
Micro
interruptor
n.º 2
4 Não utilizado
––
Não altere o ajuste do
(pino n.º 4: OFF).
Ajuste do micro interruptor n.º 1 (para o ajuste do endereço)
Endereço 0 1 2 3
Ajuste do micro
interruptor n.º 1
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Endereço 4 5 6 7
Ajuste do micro
interruptor n.º 1
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
NOTA:
A marca “°” indica a posição dos micro interruptores.
