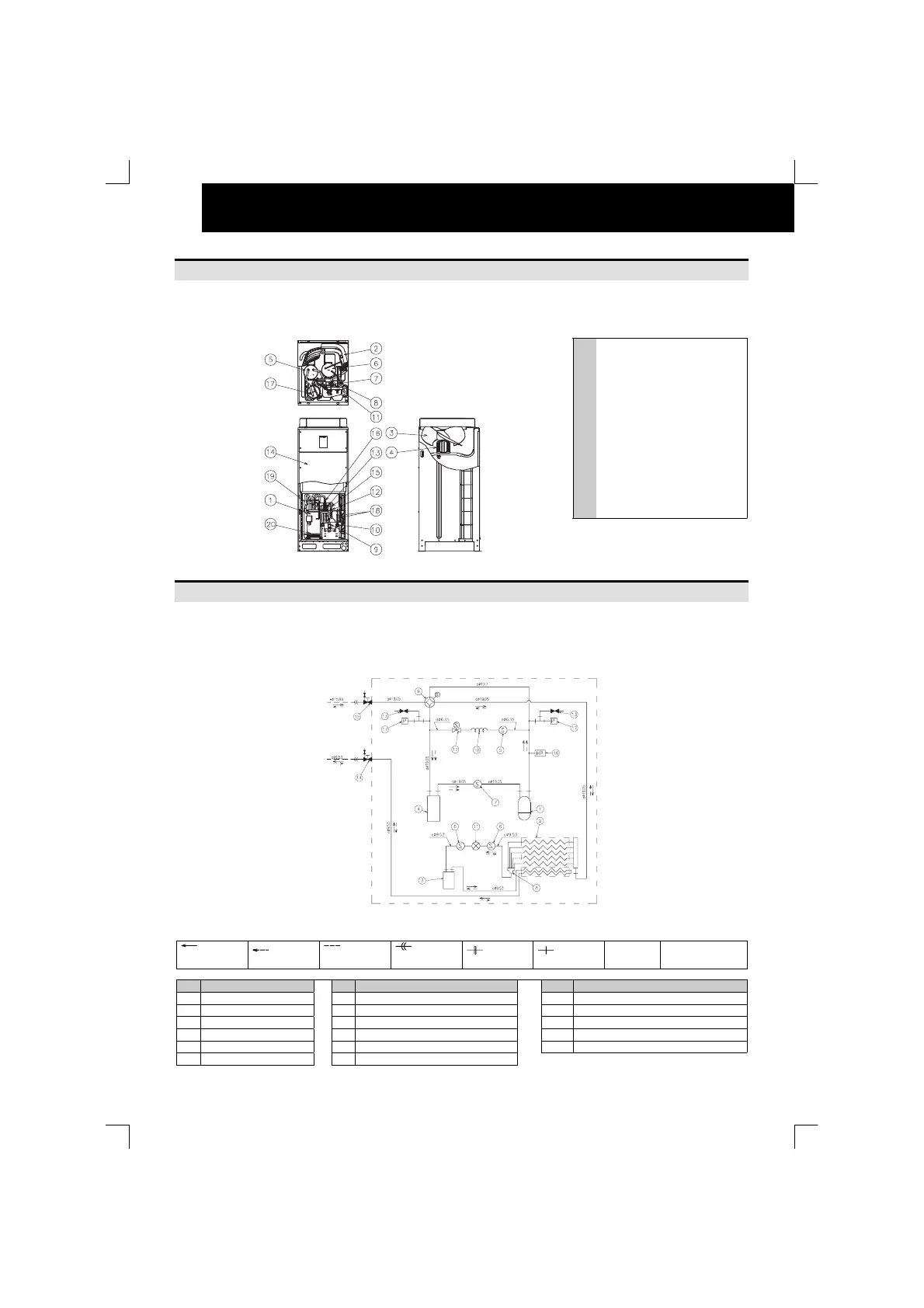

NOMENCLATURE DES PIÈCES
8. NOMENCLATURE DES PIÈCES
Exemple de nom de pièces, si vous souhaitez de plus amples informations, consultez le catalogue technique.

Groupe Exterieur (5 HP) FSN
Nº Nom de la pièce
1 Inverseur du compresseur
2 Échangeur thermique
3 Ventilateur hélicoïdal
4 Moteur du ventilateur
5 Accumulateur
6 Réservoir du liquide
7 Détendeur Vanne
8 Robinet inverseur
9 Soupape d’arrêt de la conduite du gaz
10 Soupape d’arrêt de la conduite de liquide
11 Point de contrôle (bas)
12 Point de contrôle (haut)
13 Coffret électrique
14 Sonde basse pression
15 Pressostat haute pression
16 Pressostat haute pression de protection
17 Épurateur
18 Épurateur
19 Vanne de service
20 Élément chauffant du carter (pour le compresseur)
9. CYCLE FRIGORIGÈNE FSN(E)
Exemple de cycle frigorigène, si vous souhaitez de plus amples informations, consultez le catalogue technique.
5FSN
: Débit de fluide
frigorigène pour le
refroidissement
: Débit de fluide
frigorigène pour le chauffage
: Tuyauterie de
fluide frigorigène fournie
sur site
:
Raccordement « Flare
»
: Raccordement
avec bride
: Connexion
par brassage
Fluide
frigorigène :
R410A
Pression des essais
d'étanchéité : 4,15 MPa
Nº Nom de la pièce Nº Nom de la pièce Nº Nom de la pièce
1 Compresseur 7 Épurateur (unité extérieure) 13 Joint anti-retour
2 Échangeur thermique extérieur 8 Détendeur électronique (unité extérieure) 14 Soupape d'arrêt pour la conduite de liquide
3 Récepteur 9 Distributeur (unité extérieure) 15 Soupape d'arrêt pour la ligne du gaz
4 Accumulateur 10 Robinet inverseur 16 Pressostat haute pression de protection
5 Épurateur (unité extérieure) 11 Tuyau capillaire 17 Sonde pour la pression du fluide frigorigène
6 Épurateur (unité extérieure) 12 Électrovanne (dérivation du gaz)
