NOMENCLATURE DES PIECES
11
FRANÇAIS

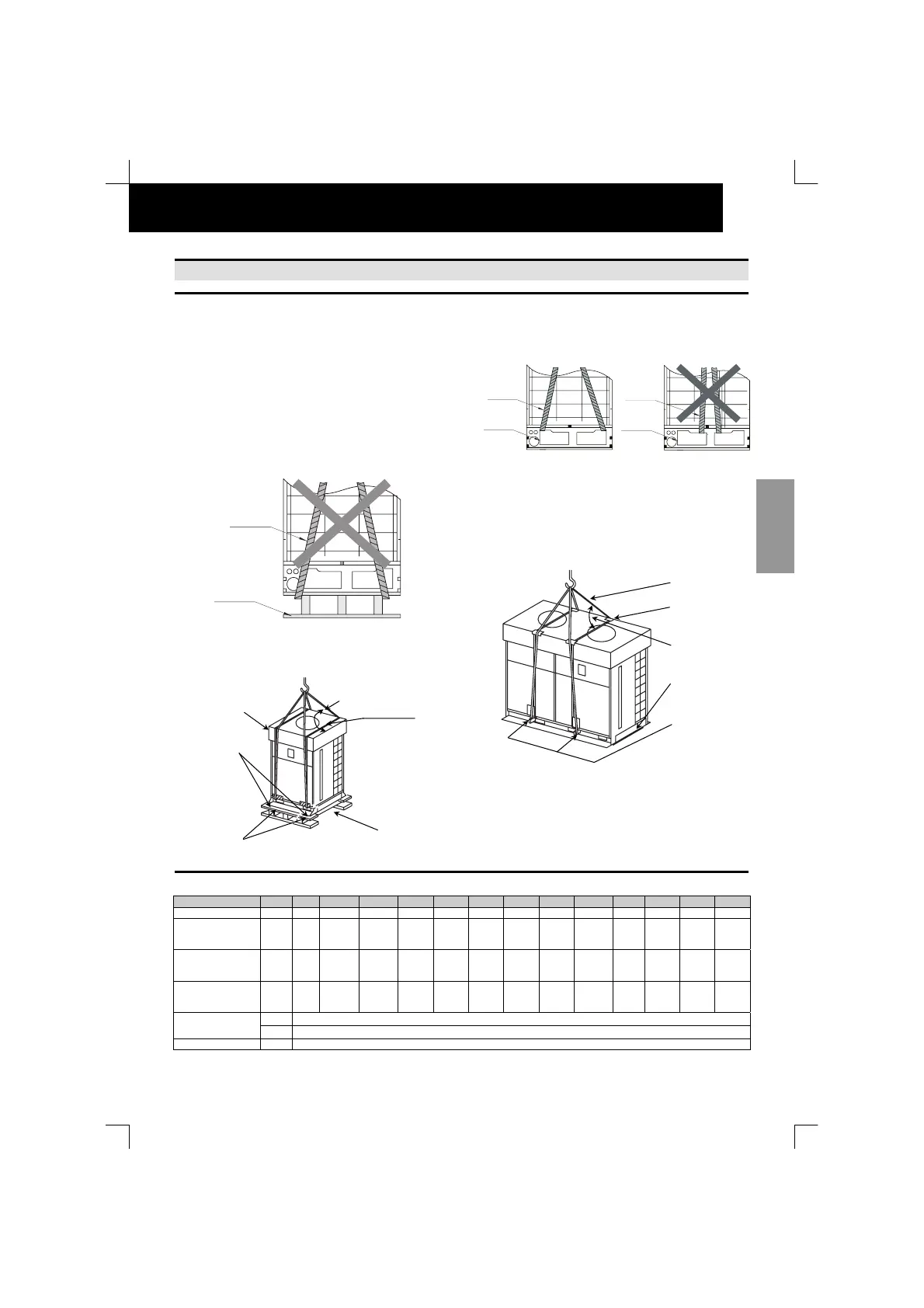

10. TRANSPORT ET MANIPULATION
10.1. TRANSPORT DU GROUPE EXTERIEUR
1. Mode de levage
Avant de lever l’appareil, assurez-vous que la charge est
bien répartie, vérifiez la sécurité de l’ensemble et levez
l’appareil doucement.
 Pendant le transport
- -Ne retirez aucun matériel d'emballage.
- Fixez le groupe emballé en passant des filins dans
chaque orifice carré et placez des cales ou le papier
cannelé pour protéger le groupe.
Õ DANGER :
Ne fixez pas les filins au support en bois.
 Pour l'installation RAS-5~16FSN ; RAS-8~10FXN(E)
-Enlevez le support en bois.
-
Fixez deux (2) filins par-dessus le papier cannelé servant à
protéger l’appareil, puis accrochez celui-ci comme illustré ci-
dessous.
(Mise en place des filins)
CORRECT INCORRECT
 Pour l'installation RAS-20~30FSN ; RAS-16~30FXN
Suspendez l'appareil emballé à l'aide de 4 (quatre) filins.
Passez les filins dans l'orifice de levage et serrez-les à
l'aide de la manille comme le montre la figure ci-
dessous.
Filin
Ne retirez pas le
cadre en bois et
l’attache en
plastique
Angle des filins
supérieur à 60°
N’appliquez aucune
force sur cette
plaque (des deux
côtés)
Passez le filin dans
l'orifice de levage et
serrez-le à l'aide de
la manille
2. Avant L'Installation
Avant d’entreprendre l’installation, vérifiez l’existence des
pièces suivantes qui doivent être emballées à l’intérieur du
groupe extérieur.
10.2. ACCESSOIRES FOURNIS EN STANDARD :
Accessory Qté
5FSN 8FSN(E) 10FSN(E) 16FSN 20FSN 24FSN 30FSN 8FXN(E) 10FXN(E) 16FXN 20FXN 24FXN 30FXN
Compressed Sheet - - 1 1 1111 12222
Pipe Flange of
Refrigerant Gas
Piping
-- 1 11111 12222
Pipe with Flare Nut
of Refrigerant Gas
Piping
11 - ----11----
Pipe with Flare Nut
of Refrigerant
Liquid Piping
-- - --11- - --11
4 Orifice de passage des câbles de fonctionnement
Rubber Bush
1 Pour l'orifice de passage des câbles d'alimentation
Screw 3 Matériel de rechange
REMARQUE :
Si l'un de ces accessoires n'est pas emballé avec l'appareil, veuillez contacter votre distributeur.
Filin
Support en bois
Filin
Orifice
carré
Orifice
carré
Filin
Filin
A
ngle des filins
supérieur à 60º
N’appliquez aucune
force sur cette plaque.
(Des deux côtés)
Placez de vieux
papiers d’une
épaisseur
supérieure à
15mm entre les
filins et
l’emballage.
Ne retirez pas le
cadre en papier
et l'attache en
plastique
Faites passer les filins par les trous carrés.
